كابل XLPE المعزول
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |

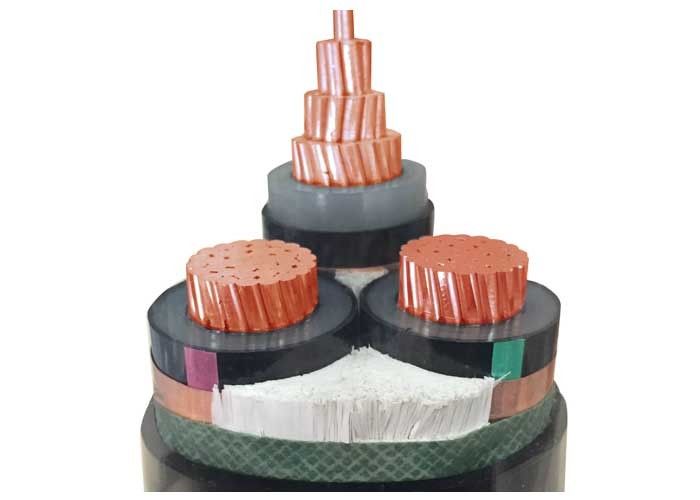

3 نواة MV XLPE الكابل الكهربائي الموصل النحاسي للمصانع الصناعية
التطبيق
تستخدم في محطات المحولات، وحدات التبديل، في محطات توليد الكهرباء والمصانع الصناعية. كابل طاقة الجهد المتوسط للتطبيق الثابت في الأرض، داخل والمرافق الخارجية، في الهواء الطلقفي قنوات الكابلات، في الماء، في ظروف لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثلBS,DIN و ICEA عند الطلب
البناء
1..... النحاس العارض
2..... الطبقة الداخلية من المواد شبه الموصلة
3..... عزل الأساس من البولي إيثيلين المتقاطع
4..... طبقة خارجية من مواد شبه موصلة
5..... شريط نصف موصل
6..... شاشة من أسلاك النحاس أو شريط
7..... الشرائط أو الخيوط أو الورق
8..... من غير النسيج شريط التغليف أو مضاد للاحتراق
9.... الغلاف الكلي: بوليفينيل كلوريد (PVC) أو FR-PVC، PE، LSOH
البيانات التقنية:
|
فولتاج الاختبار |
6 / 10 كيلو فولت |
[كيلو فولت] |
21 / 5 دقيقة. |
|
|
12 / 20 كيلو فولت |
[كيلو فولت] |
42 / 5 دقيقة. |
|
|
18 / 30 كيلو فولت |
[كيلو فولت] |
63 / 5 دقيقة. |
|
نطاق الحرارة |
في حركة |
|
-20 درجة مئوية إلى +90 درجة مئوية |
|
|
ثابتة |
|
-20 درجة مئوية إلى +90 درجة مئوية |
|
درجة حرارة العمل |
الدائرة القصيرة |
°C |
250 |
|
زمن الدور القصير |
ماكس. |
[ثانية] |
5 |
|
نصف قطر الانحناء |
دقيقة |
x قطر |
15 |
|
قابلية الإشتعال |
المعيار |
|
EN 50265-2-1 |
*) التعبئة: CUT = كابل في أطوال مختلفة على طبل أو بكرة، ويمكن قطع الطول المطلوب
تفاصيل كابل الكهرباء
YJ: عزل XLPE
V: غطاء PVC
32أسلاك فولاذية مدرعة
22: تسجيل الصلب للدروع
72: سلك الألومنيوم الدروع1 قلب
62: تسجيلات الدرع من الفولاذ المقاوم للصدأ
ZR: مقاومة للنار
|
MV ((11kv 15kv 33kv) كابل الطاقة |
||
|
نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت |
رقم القلب |
مساحة القسم العرضي للموصل ((mm2) |
|
عزل xlpe |
1 قلب 3 قلب |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
|
القلب |
||
|
YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي |
||
|
YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين |
||
|
YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى ببلاستيك |
||
|
الـ (كور) |
||
|
YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين |
||
|
YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين |
||
|
YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين |
||
هذا المنتج قابل للتطبيق على خط نقل وتوزيع الطاقة مع الجهد المسموح به AC ((U0/U) من 3.6/6kV-26/36kV نظام.والصينية) والتربة)) مدفونة مباشرة، خندق الكابلات، الأنابيب الخ) على التوالي وفقا للاختلاف في بنية طبقة الحماية.
شهادة
ISO،CE، KEMA"الهيئة الوطنية للسياسة"(روهاس) ، (سي سي سي)P3Cوأكثر من ذلك عند الطلب
التعبئة والشحن
يتم تعبئة جميع الكابلات للصادرة بشكل جيد وحمايتها بواسطة طبل خشبي أو طبل خشبي وأحدي. يعتمد مادة التعبئة على وزن وحجم الكابل.بعد أن تم إرسال براميل الكابلات المعبأة بشكل جيد إلى ميناء البحر، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت جميع طبل الكابلات بحزم بواسطة حزام الأمان للتأكد من عدم حركة أثناء الشحن البحري.يتم اختيار حجم الحاوية وفقا لوزن مجموع البضائع المحملة أو وفقا لمتطلبات العميل.
الخدمات
* نحن واحد من أكبر مصنعي الأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عاما من الخبرة في الإنتاج والتسويق.
* نحن نقبل OEM. حجم الكابل والمواد مخصصة. يتم الترحيب بالشعار الخاص بك والتصميم الخاص بك. سوف ننتج وفقا لمتطلباتك ووصفك.
* يرجى إرسال لنا استفسار لمزيد من المنتجات المعلومات وسوف نعطيك تعليق في غضون 12 ساعة.
