| الـ MOQ: | 100 متر |
| السعر: | USD 1.78-9.99/M |
| العبوة القياسية: | طبل خشبيّ |
| فترة التسليم: | 10 أيام |
| طريقة الدفع: | الاعتماد المستندي، تي/تي |
| قدرة التوريد: | 58623km / أسبوع |

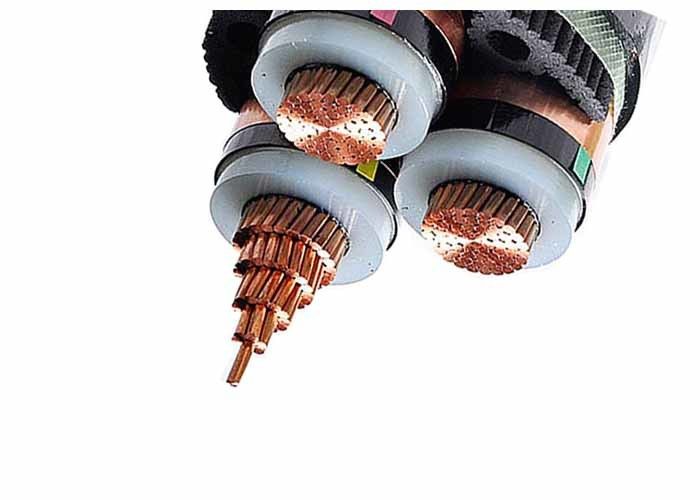

كابل طاقة معزول XLPE ثلاثي النواة عالي الجهد 12/20(24) كيلو فولت من 70 مم² إلى 400 مم²
الوصف:
كابل طاقة كهربائية معزول XLPE 12/20 كيلو فولت
CU/XLPE/PVC، IEC 60502-2
IBS 6622، VDE 0276، IEC 60228، GB/T 12706.2-2008.
CE، CCC، KEMA. ISO
الإنشاءات:
موصل: موصل نحاسي مضغوط مجدول، Cl.2 حسب IEC 60228
العزل: XLPE (البولي إيثيلين المتشابك) مصنف عند 90 درجة مئوية
الغلاف: PVC نوع ST2 إلى IEC 60502، أسود
ملاحظة:لون العزل حسب المعايير أو متطلبات العميل
التطبيقات:
للتركيب في الداخل والخارج. قادرة على تحمل شد معين أثناء التركيب، ولكن ليس قوى ميكانيكية خارجية. لا يُسمح بوضع كابل أحادي النواة في القنوات المغناطيسية.
المعايير:
الدولية: IEC 60502، IEC 60228، IBS 6622، VDE 0276
الصين: GB/T 12706.2-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات الفنية:
الجهد المقنن: 12/20 كيلو فولت
درجة حرارة الموصل القصوى: طبيعية (90 درجة مئوية)، ماس كهربائي لمدة لا تزيد عن 5 ثوانٍ (160 درجة مئوية عندما تكون مساحة المقطع العرضي
أقل من 300 مم2, 140 درجة مئوية عندما تكون مساحة المقطع العرضي أكبر من 300 مم2)
الحد الأدنى لدرجة الحرارة المحيطة: يجب تسخين الكابل مسبقًا إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية
الحد الأدنى لنصف قطر الانحناء: كابل أحادي النواة 20(d+D)±5%
كابل متعدد النواة 15(d+D)±5%
الشهادات:
CE، RoHS، CCC، KEMA وغيرها الكثير عند الطلب
المواصفات الفنية:
| القسم العرضي الاسمي للموصل | سمك العزل | سمك الغلاف | تقريبي. القطر الخارجي | تقريبي. الوزن | الحد الأقصى لمقاومة التيار المستمر للموصل (20 درجة مئوية) | جهد الاختبار تيار متردد | تصنيف التيار | |
| مم2 | مم | مم | مم | كجم/كم | Ω /كم | كيلو فولت/5 دقائق | في الهواء (أمبير) | في التربة (أمبير) |
| 1×50 | 5.5 | 2.0 | 29 | 846 | 0.641 | 42 | 215 | 255 |
| 1×70 | 5.5 | 2.0 | 30 | 959 | 0.443 | 42 | 265 | 280 |
| 1×95 | 5.5 | 2.0 | 32 | 1093 | 0.320 | 42 | 325 | 340 |
| 1×120 | 5.5 | 2.0 | 34 | 1236 | 0.253 | 42 | 370 | 385 |
| 1×150 | 5.5 | 2.0 | 35 | 1373 | 0.206 | 42 | 420 | 435 |
| 1×185 | 5.5 | 2.0 | 38 | 1573 | 0.164 | 42 | 485 | 495 |
| 1×240 | 5.5 | 2.5 | 40 | 1817 | 0.125 | 42 | 575 | 580 |
| 1×300 | 5.5 | 2.5 | 43 | 2084 | 0.100 | 42 | 660 | 660 |
| 1×400 | 5.5 | 2.5 | 45 | 2455 | 0.0778 | 42 | 775 | 765 |
| 1×500 | 5.5 | 2.5 | 48 | 2861 | 0.0605 | 42 | 890 | 885 |
| 1×630 | 5.5 | 2.6 | 49 | 3863 | 0.0469 | 42 | 1060 | 1010 |
| 1×800 | 5.5 | 2.8 | 57 | 3985 | 0.0367 | 42 | 1230 | 1160 |
| 1×1000 | 5.5 | 2.9 | 61 | 4718 | 0.0291 | 42 | 1410 | 1300 |
| 1×1200 | 5.5 | 3.1 | 65 | 5460 | 0.0247 | 42 | 1540 | 1410 |
| 3×35 | 5.5 | 3.0 | 57 | 2696 | 0.868 | 42 | 130 | 130 |
| 3×50 | 5.5 | 3.0 | 60 | 2973 | 0.641 | 42 | 160 | 155 |
| 3×70 | 5.5 | 3.0 | 63 | 3321 | 0.443 | 42 | 195 | 190 |
| 3×95 | 5.5 | 3.5 | 67 | 3825 | 0.320 | 42 | 240 | 225 |
| 3×120 | 5.5 | 3.5 | 71 | 4262 | 0.253 | 42 | 275 | 285 |
| 3×150 | 5.5 | 3.5 | 74 | 4846 | 0.206 | 42 | 310 | 325 |
| 3×185 | 5.5 | 3.5 | 78 | 5361 | 0.164 | 42 | 355 | 380 |
| 3×240 | 5.5 | 3.5 | 84 | 6263 | 0.125 | 42 | 420 | 430 |
| 3×300 | 5.5 | 4.0 | 89 | 7141 | 0.1000 | 42 | 475 | 490 |
| 3×400 | 5.5 | 4.1 | 96 | 8647 | 0.0778 | 42 | 555 |
485
|
|
|
