| الـ MOQ: | 100 متر |
| السعر: | USD 1.77-8.99/M |
| العبوة القياسية: | طبل خشبيّ |
| فترة التسليم: | 7-10 أيام |
| طريقة الدفع: | الاعتماد المستندي، تي/تي |
| قدرة التوريد: | 8632KM / يوم |

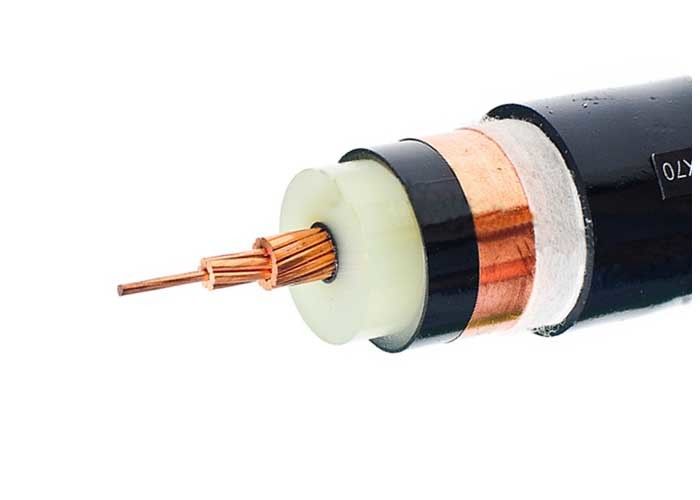

كابل طاقة معزول XLPE عالي الجهد أحادي النواة وثلاثي النواة 26/35 كيلو فولت من 50 مم مربع إلى 400 مم مربع
الوصف:
كابل طاقة كهربائية معزول XLPE 26/35 كيلو فولت
CU/XLPE/PVC، IEC 60502-2
IBS 6622، VDE 0276، IEC 60228، GB/T 12706.2-2008.
CE، CCC، KEMA. ISO
الإنشاءات:
موصل: موصل نحاسي مضغوط مجدول، Cl.2 حسب IEC 60228
العزل: XLPE (البولي إيثيلين المتشابك) مصنف عند 90 درجة مئوية
الغلاف: PVC نوع ST2 إلى IEC 60502، أسود
ملاحظة:لون العزل حسب المعايير أو متطلبات العميل
التطبيقات:
للتمديد في الداخل والخارج. قادرة على تحمل شد معين أثناء التركيب، ولكن ليس قوى ميكانيكية خارجية. لا يُسمح بوضع كابل أحادي النواة في القنوات المغناطيسية.
المعايير:
الدولية: IEC 60502، IEC 60228، IBS 6622، VDE 0276
الصين: GB/T 12706.2-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات الفنية:
الجهد المقنن: 26/35 كيلو فولت
درجة حرارة الموصل القصوى: طبيعية (90 درجة مئوية)، ماس كهربائي لمدة لا تزيد عن 5 ثوانٍ (160 درجة مئوية عندما تكون مساحة المقطع العرضي
أقل من 300 مم2، 140 درجة مئوية عندما تكون مساحة المقطع العرضي أكبر من 300 مم2)
الحد الأدنى لدرجة الحرارة المحيطة: يجب تسخين الكابل مسبقًا إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية
الحد الأدنى لنصف قطر الانحناء: كابل أحادي النواة 20 (d + D) ± 5٪
كابل متعدد النواة 15 (d + D) ± 5٪
الشهادات:
CE، RoHS، CCC، KEMA وغيرها الكثير عند الطلب
المواصفات الفنية:
| القسم العرضي الاسمي للموصل | عدد الخيوط / القطر. من الموصل | سمك العزل | سمك الغلاف | تقريبي. القطر الخارجي | تقريبي. الوزن | الحد الأقصى لمقاومة التيار المستمر للموصل (20 درجة مئوية) | جهد الاختبار A.C | تصنيف التيار | |
| مم2 | قطعة / مم | مم | مم | مم | كجم / كم | Ω / كم | كيلو فولت / 5 دقائق | في الهواء (أ) | في التربة (أ) |
| 1 × 50 | 10 / 2.52 | 10.5 | 2.2 | 39.0 | 1758 | 0.387 | 3.5 | 220 | 215 |
| 1 × 70 | 14 / 2.52 | 10.5 | 2.4 | 41.0 | 2038 | 0.268 | 3.5 | 270 | 265 |
| 1 × 95 | 19 / 2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 3.5 | 330 | 315 |
| 1 × 120 | 24 / 2.52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 3.5 | 375 | 360 |
| 1 × 150 | 30 / 2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 3.5 | 425 | 400 |
| 1 × 185 | 37 / 2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 3.5 | 485 | 455 |
| 1 × 240 | 48 / 2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 3.5 | 560 | 525 |
| 1 × 300 | 61 / 2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 3.5 | 650 | 595 |
| 1 × 400 | 61 / 2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 3.5 | 760 | 680 |
| 1 × 500 | 61 / 3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 3.5 | 875 | 775 |
| 1 × 630 | 61 / 3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 3.5 | 1000 | 875 |
| 1 × 800 | 91 / 3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 3.5 | 1130 | 970 |
| 1 × 1000 | 91 / 3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 3.5 | 1250 | 1060 |
| 3 × 50 | 10 / 2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 3.5 | 185 | 200 |
| 3 × 70 | 14 / 2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 3.5 | 230 | 250 |
| 3 × 95 | 19 / 2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 3.5 | 280 | 300 |
| 3 × 120 | 24 / 2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 3.5 | 310 | 330 |
| 3 × 150 | 30 / 2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 3.5 | 360 | 380 |
| 3 × 185 | 37 / 2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 3.5 | 400 | 425 |
| 3 × 240 | 48 / 2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 3.5 | 470 | 490 |
| 3 × 300 | 61 / 2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 3.5 | 540 | 555 |
| 3 × 400 | 61 / 2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 3.5 | 610 | 625 |
|
|
