| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | CE/KEMA/ISO/TUV |

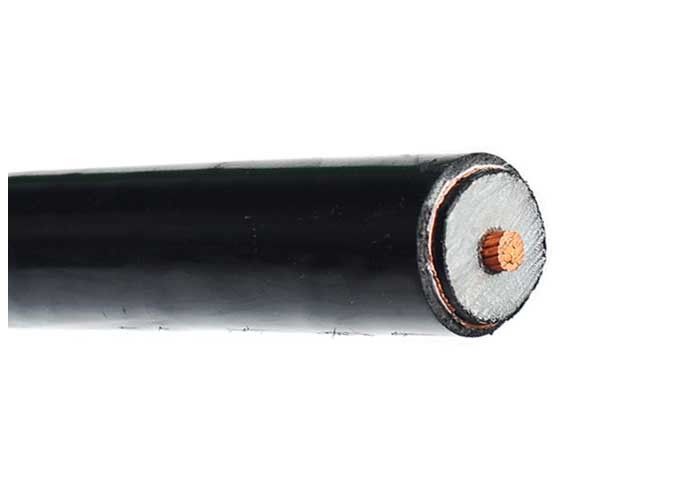

كابل الطاقة المعزول XLPE أحادي النواة متوسط الجهد من 25 مم مربع إلى 800 مم مربع
بناء
الموصل: موصل من الألومنيوم الملدن وفقًا للمواصفة IEC 60228
mm 6mm2 صلبة (الفئة 1) أو مجدولة (الفئة 2)
＞6mm2 الذين تقطعت بهم السبل (الفئة 2)
موصل مرن (الفئة 5) اختياري.
العزل: XLPE (البولي إيثيلين المتقاطع) بدرجة حرارة 90 درجة مئوية
شاشة معدنية اختيارية: شريط نحاسي أو شاشة أسلاك نحاسية اختيارية
الغلاف: PVC أو FR-PVC من النوع ST2 إلى IEC 60502، أسود أو أحمر أو حسب الطلب
التطبيقات
لوضع في الداخل والخارج. قادرة على تحمل قوة جر معينة أثناء التثبيت، ولكن ليس القوى الميكانيكية الخارجية. لا يُسمح بوضع كابل أحادي النواة في القنوات المغناطيسية.
المعايير
دولي: IEC 60502، IEC 60228، (IEC 60332-3 للنوع FR فقط)
الصين: GB/T 12706، (GB/T 18380-3 للنوع FR فقط)
معايير أخرى مثل BS وDIN وICEA عند الطلب
تثبيت
1. يجب ألا تزيد درجة حرارة التثبيت عن 20 درجة مئوية، إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، فيجب تسخين الكابل مسبقًا.
2. يجب ألا يقل نصف قطر انحناء الكابل عن 8 مرات.
البيانات الفنية:
| الاسم. المقطع العرضي للموصل | سمك العزل | سمك غمد | تقريبا. التطوير التنظيمي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | اختبار الجهد المتردد | التقييم الحالي | |
| مم2 | مم | مم | مم | كجم/كم | أوم / كم | كيلو فولت/5 دقيقة | في الهواء (أ) | في التربة (أ) |
| 1 × 70 | 10.5 | 2.4 | 41 | 1604 | 0.443 | 91 | 265 | 270 |
| 1×95 | 10.5 | 2.4 | 43 | 1767 | 0.320 | 91 | 320 | 325 |
| 1 × 120 | 10.5 | 2.4 | 44 | 1923 | 0.253 | 91 | 370 | 370 |
| 1 × 150 | 10.5 | 2.5 | 46 | 2103 | 0.206 | 91 | 420 | 420 |
| 1 × 185 | 10.5 | 2.5 | 48 | 2282 | 0.164 | 91 | 480 | 480 |
| 1 × 240 | 10.5 | 2.6 | 50 | 2584 | 0.125 | 91 | 565 | 560 |
| 1 × 300 | 10.5 | 2.7 | 53 | 2891 | 0.100 | 91 | 650 | 640 |
| 1 × 400 | 10.5 | 2.8 | 56 | 3325 | 0.0778 | 91 | 780 | 760 |
| 1 × 500 | 10.5 | 2.9 | 59 | 4076 | 0.0605 | 91 | 915 | 875 |
| 1 × 630 | 10.5 | 3.0 | 63 | 4305 | 0.0469 | 91 | 1030 | 990 |
| 1 × 800 | 10.5 | 3.1 | 68 | 5054 | 0.0367 | 91 | 1180 | 1140 |
| 1 × 1000 | 10.5 | 3.3 | 72 | 5878 | 0.0291 | 91 | 1350 | 1280 |
| 1 × 1200 | 10.5 | 3.4 | 76 | 6657 | 0.0247 | 91 | 1500 | 1390 |
