| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | KEMA, CE, CCC, KEMA |

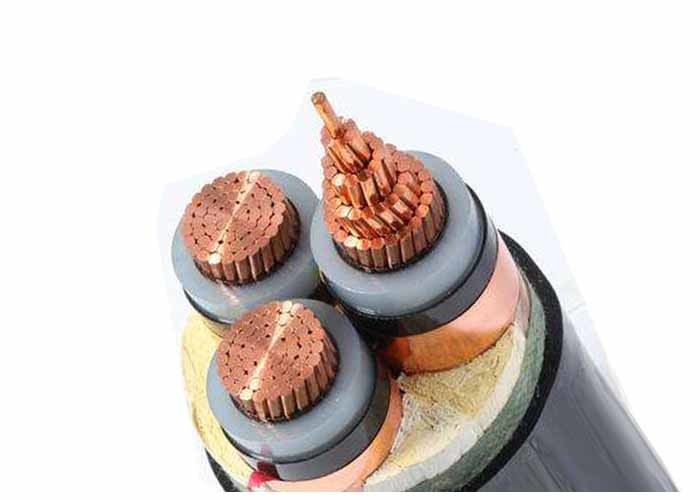

3C 240sqmm 33kV XLPE كابل الطاقة المعزول 240 مم 2 كابل نحاسي متوسط الجهد IEC60502-2
بناء
الموصل: موصل نحاسي مضغوط، Cl.2 حسب المواصفة IEC 60228
شاشة الموصل: شبه موصل
العزل: XLPE (البولي إيثيلين المتشابك) بدرجة حرارة 90 درجة مئوية
شاشة العزل: شبه موصل
الشاشة: شريط نحاسي
الغلاف: PVC أو FR-PVC من النوع ST2 إلى IEC 60502، أسود
التطبيقات
لوضع في الداخل والخارج. قادرة على تحمل قوة جر معينة أثناء التثبيت، ولكن ليس القوى الميكانيكية الخارجية. لا يُسمح بوضع كابل أحادي النواة في القنوات المغناطيسية.
المعايير
دولي: IEC 60502، IEC 60228، (IEC 60332-3 لـ ZR-YJV فقط)
الصين: GB/T 12706، (GB/T 18380-3 لـ ZR-YJV فقط)
معايير أخرى مثل BS وDIN وICEA عند الطلب
البيانات الفنية
الجهد المقنن: 33 كيلو فولت
الحد الأقصى لدرجة حرارة الموصل: في ظل الظروف العادية (90 درجة مئوية)، أو الطوارئ (130 درجة مئوية) أو دائرة كهربائية قصيرة لا تزيد عن 5 ثوانٍ (250 درجة مئوية).
دقيقة. درجة الحرارة المحيطة. 0 OC، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. نصف قطر الانحناء: 20 × كابل OD للنواة الواحدة
15 × كابل OD للنواة المتعددة
تحديد
| الاسم. المقطع العرضي للموصل | فروع رقم/ضياء. من موصل | سمك العزل | سمك غمد | تقريبا. التطوير التنظيمي | تقريبا. | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | اختبار الجهد المتردد | التقييم الحالي | |
| وزن | |||||||||
| مم2 | جهاز كمبيوتر / مم | مم | مم | (مم) | كجم/كم | أوم / كم | كيلو فولت/5 دقيقة | في الهواء (أ) | في التربة (أ) |
| 1 × 50 | 10/2.52 | 8 | 2 | 33 | 1560 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 2.1 | 35 | 1840 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 2.1 | 36 | 2140 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 2.2 | 38 | 2450 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 2.2 | 39 | 2790 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 2.3 | 41 | 3200 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 2.3 | 43 | 3800 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 2.4 | 45 | 4460 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 2.5 | 49 | 5530 | 0.047 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 2.6 | 53 | 6160 | 0.0366 | 63 | 865 | 765 |
| 1 × 630 | 61/3.50 | 8 | 2.7 | 56 | 8020 | 0.0283 | 63 | 1000 | 860 |
| 3 × 50 | 10/2.52 | 8 | 2.8 | 55 | 5290 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 2.9 | 59 | 6240 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 3 | 62 | 7360 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24/2.52 | 8 | 3.1 | 66 | 8350 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 3.2 | 69 | 9520 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 3.4 | 72 | 10830 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 3.5 | 77 | 12810 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2.52 | 8 | 3.7 | 82 | 14920 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2.97 | 8 | 3.9 | 90 | 18110 | 0.047 | 63 | 640 | 520 |
