كابل XLPE المعزول
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | CE/IEC/KEMA/VDE |

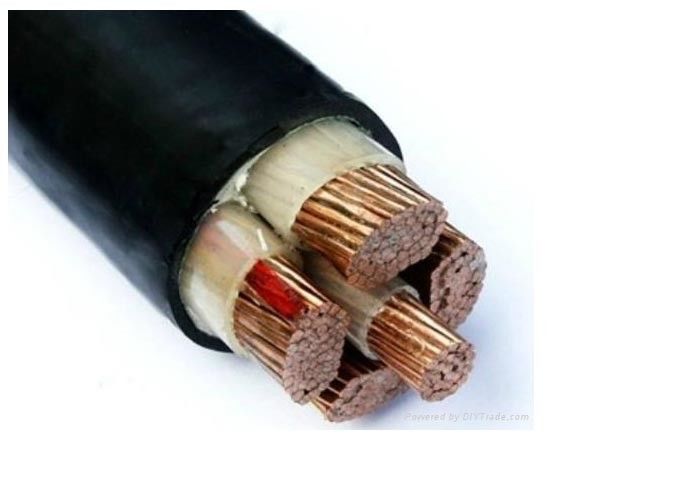

كابل الطاقة المعزول XLPE PVC النحاسي ذو الجهد المنخفض ذو 5 أساسيات مع شهادة CE IEC
التطبيقات: يتم استخدام الكابل المعزول XLPE كخط توزيع ونقل الطاقة بجهد مقدر 0.6 / 1KV.
بناء:
| موصل | موصل نحاسي حسب المواصفة IEC 60228، الفئة 2 |
| موصل دائري أو على شكل | |
| موصل مرن (الفئة 5) اختياري. | |
| العزل | XLPE (البولي إيثيلين المتقاطع) تم تصنيفه عند 90 درجة مئوية، والعديد من الألوان اختيارية |
| شاشة معدنية اختيارية | شريط نحاسي أو تجديل أسلاك نحاسية اختياري |
| غمد | PVC أو FR-PVC من النوع ST2 إلى IEC 60502، أسود أو أحمر أو حسب الطلب |
طلب المشورة
الجهد المقنن
معيار التطبيق: IEC/BS/UL/GB
عدد النوى
حجم الموصل والبناء
نوع العزل
مدرعة أو غير مدرعة. إذا كان الدرع، نوع الدرع والمواد
متطلبات غمد
طول الكابل ومتطلبات التعبئة
متطلبات أخرى
البيانات الفنية:الفولطية: 0.6/1kV الجهد المنخفض
الحد الأقصى لدرجة حرارة الموصل: في ظل الظروف العادية (90 درجة مئوية)، أو الطوارئ (130 درجة مئوية) أو الدائرة القصيرة التي لا تزيد عن 5 ثوانٍ (250 درجة مئوية).
دقيقة. درجة الحرارة المحيطة. 0 OC، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. نصف قطر الانحناء: 20 × كابل OD لنواة واحدة بدون درع
15 × كابل OD للنواة المتعددة بدون درع
15 × كابل OD لنواة واحدة مع درع
12 × كابل OD للنواة المتعددة مع الدرع
المعايير:دولي: IEC 60502، IEC 60228، (IEC 60332-3 للنوع FR فقط)
الصين: GB/T 12706، (GB/T 18380-3 للنوع FR فقط)
معايير أخرى مثل BS، DIN، VDE وICEA عند الطلب
تثبيت
1. يجب ألا تزيد درجة حرارة التثبيت عن 20 درجة مئوية، إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، فيجب تسخين الكابل مسبقًا.
2. يجب ألا يقل نصف قطر انحناء الكابل عن 8 مرات.
3. بعد التثبيت، يجب أن يتم اختبار جهد الكابل لمدة 15 دقيقة. 3.5 كيلو فولت تيار مستمر
المعلمة الفنية:
| الاسم. المقطع العرضي للموصل | سمك العزل | سمك غمد | تقريبا. التطوير التنظيمي | تقريبا. وزن |
الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | اختبار الجهد المتردد | التقييم الحالي | |
| 5 × 4 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5×10 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5×70 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 5×95 | 1.1 | 2.2 | 39.0 | 5297 | 0.193 | 3.5 | 245 | 270 |
| 5 × 120 | 1.2 | 2.4 | 44.0 | 6638 | 0.153 | 3.5 | 285 | 310 |
| 5 × 150 | 1.4 | 2.5 | 49.0 | 8290 | 0.124 | 3.5 | 325 | 345 |
| 5 × 185 | 1.6 | 2.7 | 55.0 | 10215 | 0.0991 | 3.5 | 375 | 390 |
| 5 × 240 | 1.7 | 3.0 | 64.0 | 13130 | 0.0754 | 3.5 | 440 | 450 |
| 5 × 300 | 1.8 | 3.2 | 70.0 | 16670 | 0.0601 | 3.5 | 505 | 515 |
التعبئة والشحن:نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقًا لكل طلب شراء. يمثل الالتزام بالموعد النهائي دائمًا الأولوية القصوى لأن أي تأخير في تسليم الكابل يمكن أن يساهم في تأخير المشروع بشكل عام وتجاوز التكلفة.
يتم توفير الكابلات في بكرات خشبية وصناديق مموجة وملفات. يتم إغلاق أطراف الكابلات بشريط BOPP ذاتي اللصق وأغطية مانعة للتسرب غير استرطابية لحماية أطراف الكابل من الرطوبة. يجب أن تتم طباعة العلامة المطلوبة بمادة مقاومة للطقس على السطح الخارجي للأسطوانة وفقًا لمتطلبات العميل.
خدمة ما بعد البيع
نحن، Shanghai Shenghua Cable Group متخصصون في البحث والتطوير وتصنيع الكابلات والأسلاك. لقد حصلنا على شهادة نظام الجودة الدولية ISO9001:2008 (ZDHY)، والتي تغطي العملية الكاملة لإدارة المؤسسة. تم وضع نظام شامل لمراقبة الجودة لضمان تلبية المنتجات للمعايير الدولية. مبدأنا هو: إنشاء مؤسسة رفيعة المستوى ومنتجات عالية الجودة وخدمة ممتازة وعلامة تجارية مشهورة. "الالتزام بضمان الجودة، والحرص على تزويد المستخدمين بمنتجات موثوقة دائمًا" هو التزامنا بالجودة. يتم التأمين على منتجات شركتنا من قبل PICC (شركة التأمين الشعبية الصينية). علاوة على ذلك، فإننا نقدم ضمانات محددة على النحو التالي:
1. نحن نضمن أننا سوف نلتزم بمتطلبات فترة الضمان المحددة في العقد.
2. سيتم تصنيعنا وفقًا لهذه المواصفات وأن تكون البضائع جديدة وغير مستخدمة من أحدث الموديلات أو الحالية. بمجرد اختيارنا، سنقوم بتوريد البضائع بدقة وفقًا لمتطلبات العقد.
3. يظل الضمان ساريًا لمدة اثني عشر (12) شهرًا بعد استلام البضائع، أو أي جزء منها
منه، حسب الحالة، تم تسليمه وقبوله في الوجهة النهائية
المشار إليها في الشروط الخاصة بالعقد، أو لمدة ثمانية عشر (18) شهرًا بعد تاريخ الشحن من الميناء أو
مكان التحميل في بلد المنشأ أي الفترة تنتهي قبل ذلك.
4. خلال فترة الضمان، يجوز للمشتري أن يعلن مباشرة إلى الشركة المصنعة في نموذج مكتوب أو من خلال الوكيل إذا كانت هناك أي مشكلة في جودة البضائع. ستقوم الشركة المصنعة بإجراء الإصلاح أو الاستبدال في وقت معقول، وسوف تتحمل جميع النفقات المتعلقة بذلك.
