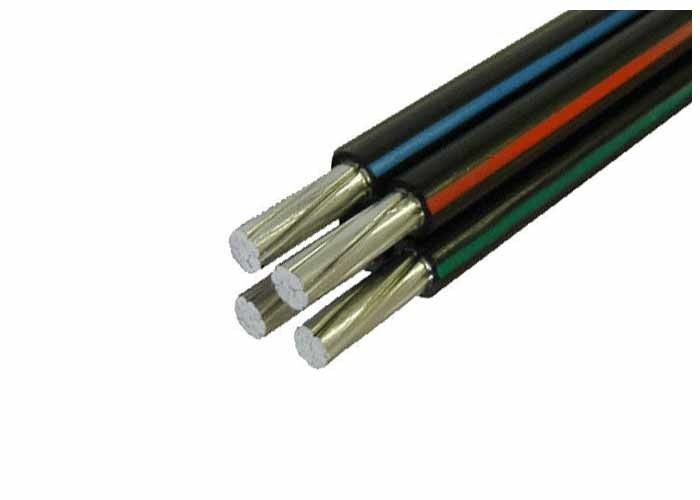

الكابلات الهوائية المجمعة ، موصلات سبائك الألومنيوم المعزولة بـ PE
وصف
تحتوي الكابلات المجمعة الهوائية المصممة لخطوط التوزيع العلوية على ماسنجر محايد معزول مصنوع من AAAC ، والذي يلفه موصل الطور المعزول بألومنيوم. يتم تصنيف الكابلات عند 0.6 / 1 (1.2) كيلو فولت وتتوافق مع IEC60502.
اعمال بناء
أ) الطور - يجب أن يكون موصل الطور من موصل H68 مصنوع من الألومنيوم وحالة دائرية مضغوطة.
ب) محايد أو رسول - يجب أن يكون الموصل محايد أو رسول من موصل سبائك الألومنيوم ودائرة تقطعت بهم السبل.
يتم بثق الطور ، الموصلات المحايدة باستخدام مادة البولي إيثيلين (PE) كعازل.
جدول التفاصيل الفنية
موصل المرحلة | |||||||||||
منطقة مستعرضة الاسمية | مم ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
عدد النوى | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
سمك العزل الاسمي | مم | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
قطر النواة المعزولة | مم | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
التصنيف الحالي في الرياح لا تزال ، المحيطة | أ | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
درجة الحرارة = 30 ℃ | |||||||||||
درجة حرارة الموصل = 75 ℃ | |||||||||||
رسول رسول | |||||||||||
منطقة مستعرضة الاسمية | مم ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
سمك العزل الاسمي | مم | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
قطر النواة المعزولة | مم | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
ماكس. مقاومة التيار المستمر عند 20 ℃ | أوم / كم | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
يحسب كسر الحمل | كيلو نيوتن | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
كابل الانتهاء | |||||||||||
تقريبا. القطر الكلي | مم | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
تقريبا. وزن الكابل | كغ / كم | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
طول التعبئة | م / طبل | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
1. ASTM ، BS ، NFC ، IEC ، DIN قياسي
2. قوة الشد قوية (AAAC) الذي هو أفضل من الصلب.
3. الفولطية المقدرة: 0.6 / 1KV أو 10 كيلو فولت
4. تستخدم لخطوط نقل الطاقة العلوية.
