كابل XLPE المعزول
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | TS 11654 AER |
الوصف3 قادة المراحل + 1 قائد الرسول + 1 قائد إضاءة الشارع

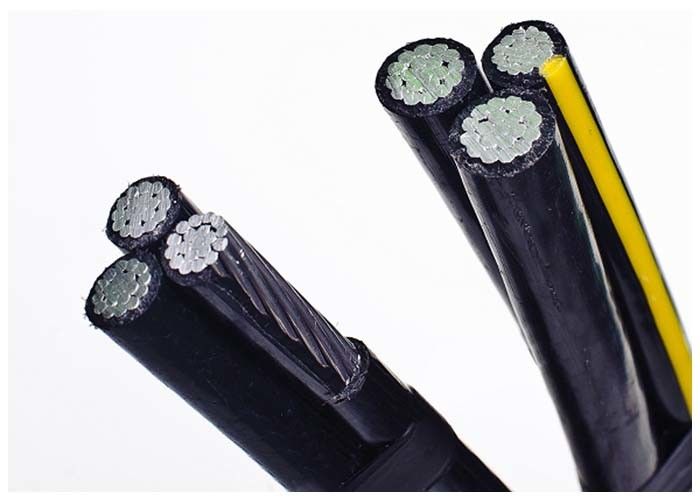

الكابلات الهوائية المجمعة المصممة لخطوط التوزيع الجوية لديها مرسل محايد معزول مصنوع من AAAC ، يتم تدوير موصل المرحلة الألومنيوم المعزول فوقه.يتم تصنيف الكابلات عند 0.6/1(1.2) كيلو فولت ويتوافق مع IEC60502.
البناء
أ) المرحلة - يجب أن يكون موصل المرحلة من موصل الألومنيوم H68 الحالة ومضغوطة دائرية الخيوط.
b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded..
يجب أن يتم طحن الموصلات المحايدة في المرحلة مع البولي إيثيلين ((PE) كعزل.
المعيار TS 11654
AER
| الأسلاك المعزولة | بورتر | الكابل المكتمل | |||||||||||||
| عدد | خط التوزيع الرئيسي | إضاءة الشارع | |||||||||||||
| صليب المدير | الرقم | عدد | قطر | المقاومة | التيار الحالي | الرقم | التيار الحالي | قطر | الحد الأدنى للشدة | المقاومة | تقريباً. | تقريبي | |||
| القسم | & التقاطع | سلك | أسلاك | عند 20 درجة مئوية | يحمل | & التقاطع | يحمل | محايد/ميز | القوة | عند 20 درجة مئوية | المتوسط | وزن | |||
| القسم | القدرة في | القسم | القدرة في | السلك | الحد | قطرها | |||||||||
| 30 درجة مئوية | 30 درجة مئوية | ||||||||||||||
| ملم2 | ملم2 | سي بي اس | ملم | أوم/كم | أ | ملم2 | أ | ملم | kN | أوم/كم | ملم | كغ/كيلومتر | |||
| 1 × 16 + 25 | 1x16 | 1 | 4.4 | 1.91 | 75 | - | - | 5.9 | 7.4 | 1.380 | 15 | 140 | |||
| 1 × 25 + 35 | 1x25 | 7 | 5.9 | 1.20 | 100 | - | - | 6.9 | 10.3 | 0.986 | 17 | 200 | |||
| 1x35 + 50 | 1x35 | 7 | 6.9 | 0.868 | 125 | - | - | 8.1 | 14.2 | 0.720 | 20 | 275 | |||
| 3x16 + 25 | 3x16 | 7 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 22 | 275 | |||
| 3x25 + 35 | 3×25 | 7 | 5.9 | 1.20 | 90 | - | - | 6.9 | 10.3 | 0.986 | 26 | 400 | |||
| 3x35 + 50 | 3x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 30 | 575 | |||
| 3x50 + 70 | 3x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 35 | 750 | |||
| 3x70 + 95 | 3x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 41 | 1050 | |||
| 3x120 + 95 | 3x120 | 19 | 12.8 | 0.253 | 250 | - | - | 11.4 | 27.9 | 0.363 | 47 | 1550 | |||
| 4x16 + 25 | 4x16 | 1 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 24 | 375 | |||
| 4x25 + 35 | 4x25 | 7 | 5.9 | 0.868 | 90 | - | - | 6.9 | 10.3 | 0.986 | 28 | 550 | |||
| 4x35 + 50 | 4x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 32 | 750 | |||
| 4x50 + 70 | 4×50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 38 | 1000 | |||
| 4x70 + 95 | 4x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 45 | 1350 | |||
| 1 × 16 + 25 | - | - | - | - | - | 1x16 | 75 | 5.9 | 7.4 | 1.380 | 14 | 140 | |||
| 1x16 + 1x16 + 25 | 1x16 | 1 | 4.4 | 1.91 | 70 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 15 | 225 | |||
| 3x16 + 1x16 + 25 | 3x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 22 | 350 | |||
| 3x25 + 1x16 + 35 | 3×25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 26 | 475 | |||
| 3x35 + 1x16 + 35 | 3x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 30 | 625 | |||
| 3x50 + 1x16 + 70 | 3x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 35 | 800 | |||
| 3x70 + 1x16 + 95 | 3x70 | 7 | 9.6 | 0.443 | 150 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 41 | 1100 | |||
| 4x16 + 1x16 + 25 | 4x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 25 | 450 | |||
| 4x25 + 1x16 + 35 | 4x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 30 | 610 | |||
| 4x35 + 1x16 + 50 | 4x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 34 | 800 | |||
| 4x50 + 1x16 + 70 | 4×50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 40 | 1060 | |||
| 4x70 + 1x16 + 95 | 4x70 | 7 | 9.6 | 0.443 | 180 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 47 | 1420 | |||
