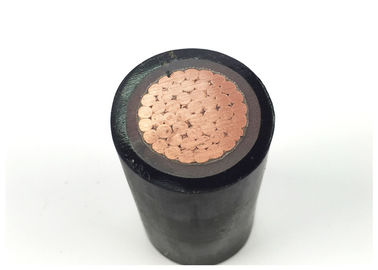

YJVR 50 متر مربع XLPE كابل كهربائي ، مدرعة وغير مدرعة 600V 1000V
التطبيقات : يستخدم الكابل المعزول XLPE كخط توزيع ونقل الطاقة عند الجهد المقنن 0.6 / 1KV.
البناء :
موصل | موصل النحاس حسب IEC 60228 ، الفئة 2 |
موصل دائري أو على شكل | |
موصل مرن (فئة 5) اختياري. | |
عازلة | تم تصنيف XLPE (البولي إيثيلين المتشابك) بمعدل 90 درجة مئوية ، والعديد من الألوان اختياري |
شاشة معدنية اختياري | شريط النحاس أو الأسلاك النحاسية تجديل اختياري |
غمد | PVC أو FR-PVC من النوع ST2 إلى IEC 60502 ، أسود أو أحمر أو تخصيص |
XLPE أو البولي إيثيلين المتقاطع المواد العازلة للحرارة. البوليمرات المتشابكة هي عملية تغير الهيكل الجزيئي لسلاسل البوليمرات بحيث تكون أكثر ارتباطًا ببعضها البعض ويتم هذا الارتباط المتشابك إما بوسائل كيميائية أو بوسائل فيزيائية. يتضمن التشابك الكيميائي إضافة المواد الكيميائية أو البادئات مثل السيلان أو بيروكسيد لتوليد الجذور الحرة التي تشكل الترابط. يتضمن التشابك الفيزيائي تعريض البوليمر لمصدر طاقة مرتفع مثل إلكترون عالي الطاقة أو إشعاع ميكروويف.
الخصائص الفيزيائية والكهربائية
رقم النتائج س | عازلة سماكة | غمد | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30 ℃ | التقييمات الحالية مدفونة 20 ℃ | |
عبر ثانية. | سماكة | تقريبا. | تقريبا. | ||||
اسمى، صورى شكلى، بالاسم فقط | |||||||
مرحلة | محايد | القيمة | |||||
مم ² | مم | مم | مم | مم | كجم / كم | أ | أ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
3 × 50 + 1 × 25 | 1 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
3 × 70 + 1 × 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
3 × 95 + 1 × 50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
باستخدام الميزات:
تغطي الأسلاك الكهربائية المعزولة XLPE / PVC سلسلة من منتجات الأسلاك ، ودرجة حرارة عملها مختلفة وفقًا لمواد العزل المختلفة ، بدرجة حرارة 70 و 90 درجة ، إلخ.
وفقًا لنوع الموصل ، بما في ذلك الأسلاك الكهربائية المعزولة PVC / XL .PE ، سلك معزول PVC / XL PE ، سلك معزول PVC / XLPE مرن بألوان مختلفة.
حسب شكله ، بما في ذلك الأسلاك المسطحة ، الأسلاك الدائرية ، وما إلى ذلك بألوان مختلفة.
Accoding إلى عدد الأساسية ، بما في ذلك الأسلاك الأساسية واحدة ، والأسلاك متعددة النواة ، وما إلى ذلك بألوان مختلفة.
أعلى درجة حرارة التشغيل المسموح بها للموصل للعمل على المدى الطويل هي 90 درجة مئوية. في ماس كهربائى (الحد الأقصى لفترة طويلة لا يزيد عن 5 ثوان). أعلى درجة حرارة للموصل ليست أكثر من 250.
DC المقاومة للموصل يتوافق مع أحكام GB / T3956-1997.
يجب ألا تقل درجة حرارة البيئة عن 0 عند وضع. وإلا يجب تسخينه. يتم وضع الكابل دون الحد الأفقي للسقوط. لهم في. يجب أن يكون نصف قطر الانحناء لثلاثة كبلات أساسية أقل من 12 مرة من القطر الخارجي للكابل.
اختبار التفريغ الجزئي: يجب ألا يزيد حجم التفريغ عن 10 درجات مئوية تحت 1.73Uo للكابل.
أوصى أوامر المعلمات
للاقتباس الفوري / المستلزمات ، يرجى التأكد من أن طلباتك وأوامرك تؤمن البيانات التالية:
1 معيار دولي أو خاص. (بدلاً من ذلك ، الاستخدام الدقيق للكابل.)
2 تقدير الجهد.
3 الموصلات النحاس أو الألومنيوم.
4 حجم كل موصل.
5 مواد العزل: PVC XLPE أو غيرها.
6 عدد وتحديد الموصلات.
7 متطلبات أخرى.
8 التعبئة.
9 مطلوب وقت التسليم.
10 مطلوب الصلاحية.
إذا كان كل هذا يبدو تقنيًا للغاية بالنسبة لك ، فلماذا لا نتواصل معنا. نتطلع إلى مساعدتك في تحديد أفضل المنتجات لتطبيقك المحدد والإجابة على أي أسئلة قد تكون لديك.
نحن تصنيع في هذه المقدمة لسنوات عديدة ، يمكننا أن نقدم لعملائنا الكابلات ذات نوعية جيدة والسعر.
نرحب ترحيبا حارا بالعملاء في الداخل والخارج للتفاوض والتعاون معنا!
