| مكان المنشأ | الصين |
| اسم العلامة التجارية | HOLD-ONE |
| إصدار الشهادات | CE/IEC/KEMA/VDE |

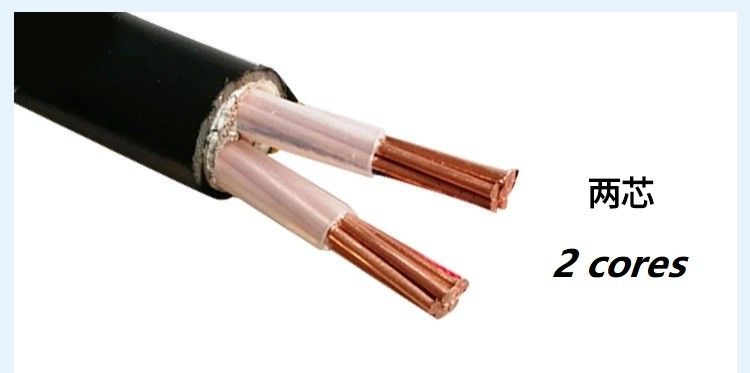

600/1000 فولت ، كابل معزول XLPE وفقًا لمعيار IEC 60502-1
مجال التطبيق
هذه الكابلات تستخدم لتزويد الطاقة في أنظمة تركيبات الجهد المنخفض وهي مناسبة لتركيبها في المنازل الداخلية والخارجية، قنوات الكابلات، تحت الأرض، محطات الطاقة والتبادل،توزيع الطاقة المحلية، والمصانع الصناعية دون تلف ميكانيكي.
قائد
يجب أن يكون الموصل من النحاس العادي أو المعلب بالمعدن أو الألومنيوم العادي أو سبيكة الألومنيوم وفقًا لمستوى IEC 60228 1 أو 2 ، أو يجب أن يكون من النحاس العادي أو المعلب بالمعدن من الفئة 5.
العزل
يجب أن تلبي مادة وسمك XLPE متطلبات IEC 60502 أو BS 5467 ، وهي مناسبة للعمل المستمر عند 90 درجة مئوية.
الخصائص الفيزيائية والكهربائية
| عدد النواة x | العزل | الغطاء | Ø الخارجية | وزن | القياسات الحالية في الهواء 30 درجة مئوية | القياسات الحالية مدفونة عند 20 درجة مئوية | |
| في الثواني | السماكة | السماكة | تقريباً | تقريباً | |||
| الاسمية | |||||||
| المرحلة | محايدة | القيمة | |||||
| ملم2 | ملم | ملم | ملم | ملم | كيلوغرام / كم | أ | أ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
التجميع / الغطاء الداخلي
يمكن ضغط الغطاء الداخلي أو طحن الكابلات ذات النواة المستديرة، باستثناء الكابلات ذات أكثر من خمسة نواةلا يسمح باستخدام أغطية داخلية متداخلة إلا عندما يتم سد الفجوة بين النواة بشكل كبيرقبل تطبيق طبقة الغطاء الداخلية المكبلة ، يسمح باستخدام لاصق مناسب. يجب أن تكون المادة متوافقة مع المواد العازلة ،والمواد المستخدمة في الطبقة الداخلية للغطاء والملء يجب أن تكون مناسبة لدرجة حرارة عمل الكابل وتتوافق مع المواد العازلة؛ بالنسبة للكابلات الخالية من الهالوجين ، يجب أن تكون الطبقة الداخلية للتغطية والملء أيضًا مركبات خالية من الهالوجين.
الدرع
وفقًا لمعيار IEC 60502-1 ، يتم لف أسلاك الألومنيوم / الفولاذ المقيد / الفولاذ بشكل دوامة على الغطاء الداخلي ،ويمكن أيضا تصنيع شريط الألومنيوم / الصلب المزدوج والنحاس / سلك النحاس المعبأ وفقًا لمتطلبات.
الغطاء الخارجي
يجب أن تكون الغطاء الخارجي من البوليفيك المكبّد من النوع ST1/ST2 ، والبوليفيتيلين من النوع ST3/ST7 ، والمركب الخالي من الهالوجين ST8 ، البوليكلوروبرين ،البولي إيثيلين الكلوروسولفونات أو البوليمرات المماثلة وفقًا لمعيار IEC 60502-1النوع SE1 متاح أيضاً عند الطلب.
الأداء الحار من غطاء الكابل
ويمكن تزويد الكابل بمستحضر خاص من البلاستيك المقاوم للنار لتلبية متطلبات اختبار المقاوم للنار من IEC 60332-3-22 ، IEC 60332-3-23 و IEC 60332-3-24 ،والمواد الخالية من الهالوجين تتوافق مع IEC60754-1 / 2 و IEC 60684 -2.
