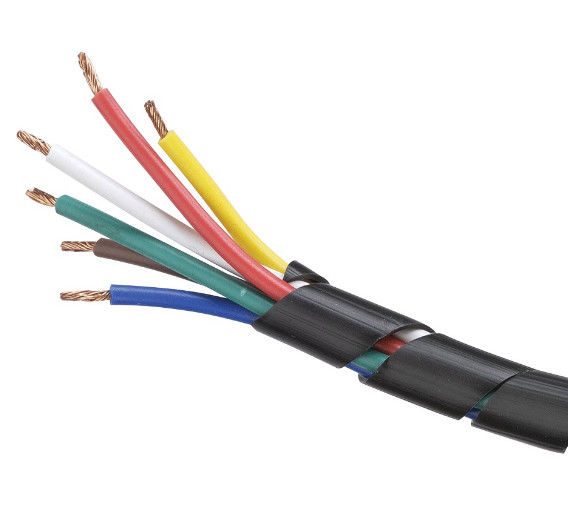

FRC 4 الأساسية الكابلات المقاومة للحرارة 1.5MM - 800MM 90 90 درجة الحرارة
هيكل الكابلات
موصل : فئة 1،2،5 موصل النحاس مرنة
الشاشة: شريط ميكا
العزل: PVC أو LSZH PO
غمد: PVC: (اختياري)
الفولطية : 450 / 750V
اساسي :
IEC 60502،60331 IEC 6022 7 ، IEC 60331، IEC 601034، IEC60754 GB / T 12706 -91 GB306.1-2001، GB / T18380.3-2001
CE ، CCC ، كيما
اعمال البناء
موصل: موصل النحاس C الذين تقطعت بهم السبل دائرية ، يتوافق مع IEC 60228 الفئة 2
العزل: XLPE / A
الغلاف الداخلي: LSOH
غمد: LSOH ، أسود
ملاحظة: لون العزل وفقا للمعايير أو متطلبات العملاء
تطبيقات
يستخدم للمباني الطويلة أو المستشفيات أو المسرح أو محطة الطاقة أو مترو الأنفاق أو صناعة البتروكيماويات أو أي مكان خاص آخر مطلوب للدخان المنخفض أو كابل آمن وخالي من الهالوجين.
المعايير
دولي: IEC 60502 ، IEC 6022 7 IEC 60331 ، IEC 601034
الصين: GB / T 12706 -91 GB306.1-2001، GB / T18380.3-2001
معايير أخرى مثل BS و DIN و ICEA عند الطلب
معلومات تقنية
الفولطية المقدرة : 0.6-KV
ماكس موصل درجة الحرارة . : عادي ( 9 0 درجة مئوية ) ، ماس كهربائى لا يزيد عن 5 ثوانى ( يجب ألا تزيد درجة حرارة الموصل عن 25 درجة مئوية )
دقيقة امبينت تي امب . : يجب تسخين الكابل مسبقًا إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية
دقيقة. نصف قطر الانحناء: كابل أحادي النواة 20 ( d + D) ± 5٪
كابل متعدد النواة 15 ( d + D) ± 5٪
شهادات
CE ، بنفايات ، CCC ، KEMA وغيرها الكثير عند الطلب
| حركيا. المقطع العرضي للموصل | سماكة العزل | غمد | تقريبا. | تقريبا | ماكس. مقاومة DC للموصل (20 درجة مئوية) | اختبار الجهد | التصويت الحالي | |
| MM2 | مم | سماكة | OD | وزن | Ω / كم | AC | ||
| مم | مم | كغ / كم | كيلو فولت / 5min | في الهواء (أ) | في التربة (أ) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 2.5 + 1 × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| + 4 × 10 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
الخصائص التشغيلية
1 ، على المدى الطويل درجة حرارة التشغيل المسموح بها من موصل الكابل ≤70 ° C
2 ، Hig h est درجة حرارة العمل من الكابل في حالة ماس كهربائى (أطول وقت دائم لا يزيد عن 5S): ≤ 300 مم 2 موصل الكابل ≤160 درجة مئوية ، ≥ 300 مم 2 موصل الكابل ≤ 14 0 درجة مئوية.
3 ، يجب أن تكون درجة حرارة وضع أكثر من 0 ℃ ، نصف قطرها الانحناء المسموح بها من الكابل : لكابل واحد غير المدرعة الأساسية ، ينبغي أن يكون ما لا يقل عن 20 مرة من القطر الخارجي ؛ بالنسبة للكابل غير المصقول متعدد النواة ، يجب ألا يقل قطره عن 15 مرة
4 ، مع خاصية مثبطات اللهب ، ZA ، ZB ، ZC ، ZD هي 4 أنواع
5 ، المنتج قابل للتطبيق لخطوط نقل وتوزيع التيار المتردد 50 هرتز مع جهد مقنن قدره 0. 6/1 كيلو فولت
التعبئة والشحن
نحن قادرون على تلبية مواعيد التسليم الأكثر صرامة وفقًا لكل أمر شراء. دائماً ما يكون الوفاء بالموعد النهائي هو الأولوية القصوى لأن أي تأخير في تسليم الكابل يمكن أن يسهم في التأخير الكلي للمشروع وتجاوز التكاليف.
يتم توفير الكابلات في بكرات خشبية وصناديق مموجة وملفات. نهايات الكابلات محكمة الغلق بشريط لاصق ذاتي BOPP وأغطية مانعة للتسرب غير مسترطبة لحماية نهايات الكابلات من الرطوبة. يجب أن تطبع العلامة المطلوبة بمادة مقاومة للطقس على السطح الخارجي للطبل وفقًا لمتطلبات العميل.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
