| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | KEMA/CE/TUV/ISO/RoSH |

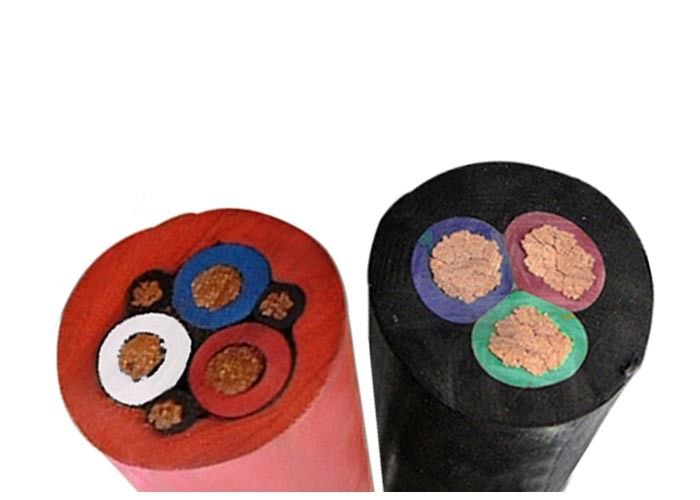

كابل مغلف بالمطاط موصل مرن Claass 5 60245IEC66 65 درجة
بناء:
الموصل: موصل نحاسي مرن من الدرجة 5
العزل: غمد مطاطي
غمد: غمد المطاط
طلب :
يمكن تركيب كابل الطاقة المرن هذا إما ككابل ثابت أو متنقل في ظل ظروف معاكسة مثل البيئة الزيتية أو الحمضية أو القلوية
لون العزل:
أحادي النواة: أسود،
2-الأساسية: بني وأسود،
3-الأساس: البني والأزرق والأخضر/الأصفر
4-الأساسية: البني والأزرق والأسود والأخضر/الأصفر
5-الأساسية: البني والأزرق والأسود والرمادي والأخضر/الأصفر
غمد اللون:
أسود
سلك كابل مرن مُغلف بالمطاط:
درجة حرارة العمل
نموذج H07RN-F الجهد المقنن U0/U هو 450/750 فولت
نموذج H05RN-F الجهد المقنن U0/U هو 300/500 فولت
نموذج H05RR-F الجهد المقنن U0/U هو 300/500 فولت
وقت طويل يسمح لدرجة حرارة العمل لقلب السلك أن تكون أعلى من 60
ظروف عمل الأسلاك النحاسية المطاطية
1. الفولطية: 300/500 (نوع h05rn-f)، 450/750 فولت (نوع h07rn-f)
2. يجب ألا تزيد درجة حرارة عمل الموصل على المدى الطويل عن 65 درجة مئوية
3. تتميز الكابلات من النوع W بطابع مقاوم للطقس وخصائص معينة مقاومة للشحوم وهي مناسبة للاستخدام الخارجي والمناسبات ذات الأوساخ الدهنية.
4. الكابلات من النوع ZR لها خاصية مقاومة الحريق.
صفات
1. تصنيف جهد تردد الطاقة U0/U: 450/750 فولت، 300/500 فولت، 200/200 فولت.
2. الحد الأقصى المسموح به لدرجة حرارة التشغيل للموصل هو 60 درجة مئوية.
3. أدنى درجة حرارة للعمل المسموح بها هي -35 درجة مئوية.
4. يمكن استخدام الكابلات في الأماكن الملوثة بالزيوت المعدنية وزيت الوقود.
| مستعرضة المساحة مم 2 |
عدد قطر النواة | القطر الإجمالي | المقاومة القصوى للتيار المستمر عند 20 درجة مئوية مΩ/كم |
الوزن التقريبي (كجم / كم) |
|||
| دقيقة | الأعلى | نحاس | النحاس المعلب | YZ | YZW | ||
| 2x0.75 | 24/0.2 | 5.7 | 7.4 | 26 | 26.7 | 81.7 | 89.6 |
| 2x1 | 32/0.2 | 6.1 | 8 | 19.7 | 20 | 123 | 138 |
| 2x1.5 | 16/0.25 | 7.6 | 9.8 | 13.3 | 13.7 | 185 | 196 |
| 2x2.5 | 28/0.25 | 9 | 11.6 | 7.98 | 8.21 | 234 | 252 |
| 2x4 | 56/0.3 | 10.6 | 13.7 | 4.95 | 5.09 | 255 | 276 |
| 2x6 | 84/0.3 | 11.8 | 15.1 | 3.3 | 3.39 | 356 | 371 |
| 3x0.75 | 24/0.2 | 6.2 | 8.1 | 26 | 26.7 | 97.4 | 105 |
| 3x1 | 32/0.2 | 6.5 | 8.5 | 19.7 | 20 | 112 | 126 |
| 3x1.5 | 16/0.25 | 8 | 10.4 | 13.3 | 13.7 | 156 | 174 |
| 3x2.5 | 28/0.25 | 9.6 | 12.4 | 7.98 | 8.21 | 204 | 2019 |
| 3x4 | 56/0.3 | 11.3 | 14.5 | 4.95 | 5.09 | 285 | 302 |
| 3x6 | 84/0.3 | 12.6 | 16.1 | 3.3 | 3.39 | 398 | 423 |
| 4x0.75 | 24/0.2 | 6.8 | 8.8 | 26 | 26.7 | 117 | 125 |
| 4x1 | 32/0.2 | 7.1 | 9.3 | 19.7 | 20 | 134 | 148 |
| 4x1.5 | 16/0.25 | 9 | 11.6 | 13.3 | 13.7 | 186 | 206 |
| 4x2.5 | 28/0.25 | 10.7 | 13.8 | 7.98 | 8.21 | 255 | 270 |
| 4x4 | 56/0.3 | 12.7 | 13.8 | 4.95 | 5.09 | 356 | 374 |
| 4x6 | 84/0.3 | 14 | 17.9 | 3.3 | 3.39 | 465 | 482 |
