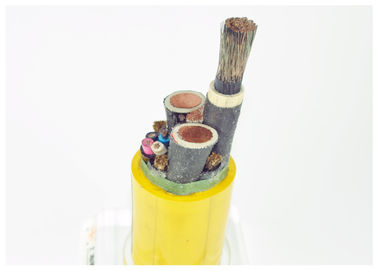

المنزلية / التجارية المطاط مغمد كابل عالية الدقة 16mm2 - 185mm2 المرحلة
اعمال بناء:
موصل: موصل النحاس فئة 5 مرنة
Insualtion: المطاط غمد
الشاشة: الأسلاك النحاسية أو غيرها
غمد: غمد المطاط
الصين المورد 0.38 / 0.66 المطاط غمد كابل الطاقة المرنة coppe تحت الأرض لكابل التعدين
مقدمة مختصرة
1 يتم تقسيم الجهد المقنن للكابلات إلى 6 درجات ، وهي 0.3 / 0.5kV و 0.38 / .066kV و 1.9 / 3.3kV و 3.6 / 6kV و 6 / 10kV.
2 يسمح بدرجات حرارة العمل طويلة الأجل لموصل الكابل. لكابل U (M) CPT-0.66 / 1.14 ، U (M) CPJB-0.66 / 1.14 ، U (M) CPJR-0.66 / 1.14 و 1.9 / 3.3kV ، 3.6 / 6kV ، 6 / 10kV ، درجة الحرارة هي 90 ℃ ؛ للآخر ، هو 65 ℃.
3 نصف قطر الانحناء الحد الأدنى: لكابل U (M) CPJB-0.66 / 1.14 ، U (M) CPJR-0.66 / 1.14 ، فهو 15 مرة من قطر الكابل ؛ للآخرين ، هو 6 مرات من أقطار الكابل.
4 يجب أن يكون سلك التأريض متصلاً جيدًا بالأرض.
5 يجب منع الكابل من التعرض لأشعة الشمس لفترة طويلة.
نفذت القياسية
1 بالنسبة لكابل الاحتراق غير الموزع ، قم بتطبيق GB12972
2 بالنسبة لكابل مثبطات اللهب ، قم بتنفيذ MT818
3 بالنسبة لكابل التعدين الخاص (ذي المقطع العرضي الأكبر والجهد العالي) ، طبق معيار المؤسسة.
النوع والاسم:
| اكتب | وصف | تطبيق |
| MC-0.38 / 0.66 | الكابلات المرنة للحفارة | كما اتصال الطاقة المستخدمة في حفارة |
| أو معدات مماثلة مع تصنيف الجهد 0.38 / 0.66kV | ||
| MCP-0.38 / 0.66 | كابل مرن محمي ومغلف بالمطاط للحفارة | كما اتصال الطاقة المستخدمة في حفارة |
| أو معدات مماثلة مع تصنيف الجهد 0.38 / 0.66kV | ||
| MCP-0.66 / 1.14 | كبل مرن ، مطاطي للحفارة | كما اتصال الطاقة المستخدمة في حفارة |
| أو معدات مماثلة مع تصنيف الجهد 0.38 / 0.66kV | ||
| MCPJB-0.66 / 1.14 | محمية ، ورصد وتضفير نوع المقوى ، | كما اتصال الطاقة المستخدمة في حفارة |
| كابل مرن المطاط للحفارة | أو معدات مماثلة مع تصنيف الجهد 0.66 / 1.14kV ، | |
| يمكن جره مباشرة | ||
| MCPJR-0.66 / 1.14 | محمية ، ورصد وتضفير نوع المقوى ، | كما اتصال الطاقة المستخدمة في حفارة |
| كابل مرن المطاط للحفارة | أو معدات مماثلة مع تصنيف الجهد 0.66 / 1.14kV ، | |
| يجب أن تستخدم في لوحة سلسلة واقية | ||
| MCPT-0.66 / 1.14 | كابل مرن معدني محمي للحفارة | كما اتصال الطاقة المستخدمة في حفارة |
| أو معدات مماثلة مع تصنيف الجهد 0.66 / 1.14kV | ||
| MCP-1.9 / 3.3 | كابل مطاطي محمي للحفارة | كما اتصال الطاقة المستخدمة في حفارة |
| أو معدات مماثلة مع تصنيف الجهد 1.9 / 3.3kV | ||
| MCPT-1.9 / 3.3 | كابل مرن معدني محمي للحفارة | كما اتصال الطاقة المستخدمة في حفارة |
| أو معدات مماثلة مع تصنيف الجهد 1.9 / 3.3kV | ||
| MCPTJ-1.9 / 3.3 | معدنية محمية ، نوع المراقبة ، كابل مرن المطاط ل | كما اتصال الطاقة المستخدمة في حفارة |
| حفارة | أو معدات مماثلة مع تصنيف الجهد 1.9 / 3.3kV | |
| MY-0.38 / 0.66 | كابل مرن من المطاط المنقول للتعدين | كما اتصال الطاقة المستخدمة في التعدين |
| آلة مع الجهد تصنيف 1.9 / 3.3kV | ||
| MYP-0.38 / 0.66 | المنقولة الدرع المطاط كابل مرن للتعدين | كما اتصال الطاقة المستخدمة في التعدين |
| آلة مع الجهد تصنيف 0.38 / 0.66kV | ||
| MYP-0.66 / 1.14 | المنقولة الدرع المطاط كابل مرن للتعدين | كما اتصال الطاقة المستخدمة في التعدين |
| الجهاز مع تصنيف الجهد 0.66 / 1.14kV | ||
| MYPJ-3.6 / 6 | مراقبة المنقولة الدرع المطاط الكابلات المرنة للتعدين | كما اتصال الطاقة المستخدمة في ر التعدين |
| ransformer والمعدات المماثلة مع الفولطية 3.6 / 6kV | ||
| MYPTJ-3.6 / 6 | معدني مراقبة محمية نوع المنقولة | كما اتصال الطاقة المستخدمة في التعدين |
| كابل مرن المطاط | محول والمعدات المماثلة مع الفولطية 3.6 / 6kV في التصنيف | |
| MYP-3.6 / 6 | المنقولة الدرع المطاط كابل مرن للتعدين | معدات التعدين ذات الجهد المقنن 3.6 / 6kV |
| لهم في. درجة حرارة البيئة هي -20 ℃ | ||
| MYPT-3.6 / 6 | كابل مرن من المطاط المعدني المنقول قابل للتعدين | معدات التعدين ذات الجهد المقنن 3.6 / 6kV |
| لهم في. درجة حرارة البيئة هي -20 ℃ | ||
| MYPD-3.6 / 6 | المنقولة الدرع المطاط كابل مرن للتعدين | معدات التعدين ذات الجهد المقنن 3.6 / 6kV |
| لهم في. درجة حرارة البيئة هي -40 ℃ | ||
| MYPTD-3.6 / 6 | كابل مرن من المطاط المعدني المنقول قابل للتعدين | معدات التعدين ذات الجهد المقنن 3.6 / 6kV |
| لهم في. درجة حرارة البيئة هي -40 ℃ | ||
| MZ-0.3 / 0.5 | كابل الحفار للتعدين | كما اتصال السلطة من الحفار مع تصنيف |
| الجهد 0.3 / 0.5kV | ||
| MZP 0.3 / 0.5 | محمية كابل حفر للتعدين | كما اتصال السلطة من الحفار مع تصنيف |
| الجهد 0.3 / 0.5kV | ||
| MYQ 0.3 / 0.5 | كابل مرن خفيف الوزن من النوع المنقول للتعدين | الإضاءة في المنجم ، كما اتصال الطاقة |
| من التعشيق وإشارات التحكم | ||
| المستخدمة في آلة النقل والمعدات |
مميزات
1. الفولطية بتردد القدرة U0 / U: 450 / 750V ، 300 / 500V و 200 / 200V.
2. الحد الأقصى لدرجة حرارة التشغيل المسموح بها للموصل هو 60 درجة مئوية.
3. سمح أدنى درجة حرارة العمل هو -35 درجة مئوية.
4. يمكن استخدام الكابلات في الأماكن الملوثة بالزيت المعدني وزيت الوقود.
| CorexSize | سمك الاسمي | القطر الكلي (مم) 0.66 / 114 | |||
| مرحلة | أساس | عازلة | غمد | MYP | |
| 3X4 | 1X4 | 1.6 | 4 | 26.5 | |
| 3X6 | 1X6 | 1.6 | 4 | 29 | |
| 3X10 | 1X10 | 1.8 | 4.5 | 32.5 | |
| 3x16 | 1X10 | 1.8 | 4.5 | 35.5 | |
| 3X25 | 1x16 | 2 | 5 | 41 | |
| 3x35 | 1x16 | 2 | 5 | 44.5 | |
| 3x50 | 1x16 | 2.2 | 5.5 | 51 | |
| 3x70 | 1x25 | 2.2 | 5.5 | 56 | |
| 3x95 | 1x25 | 2.4 | 6 | 63 | |
| 3x120 | 1x35 | 2.4 | 6 | 67 | |
| 3x150 | 1x50 | 2.6 | 6 | 74 | |
| 3x185 | 1x50 | 2.8 | 6 | 78 | |
| نوع الأساسية | الحجم الاسمي | دقيقة عزل المقاومة في 20 ℃ (MΩ.km) | |
| لا يزيد عن 0.66 / 1.14 كيلو فولت | 1.9 / 3.3KV | ||
| مرحلة المنتج أو موصل مقاومة | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| موصل التحكم | 4.6.10 | 100 | 100 |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
