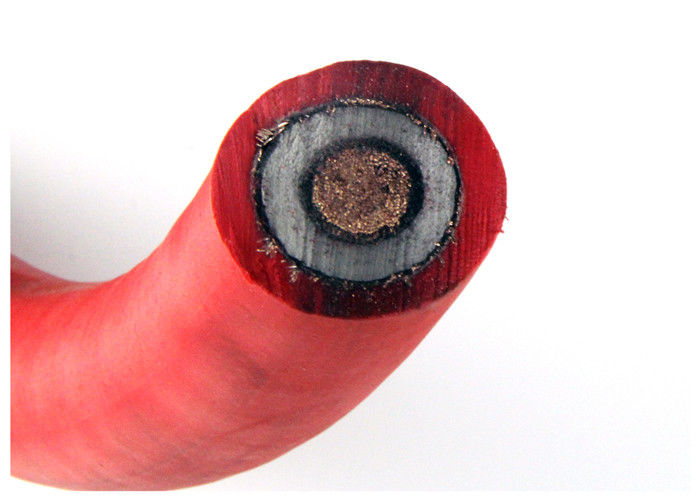

CPE مغمد مرن المطاط الكابل فئة 5 نوع موصل لآلة تعدين الفحم
0.60 / 1.14 كيلو فولت كابل التعدين فحص المعادن مرنة (لالفحم القاطع)
1. الاستخدام
هذا الكبل المرن المغمد بالمطاط يستخدم في تعدين الفحم. اتصال امدادات الطاقة من آلة تعدين الفحم والمعدات المماثلة.
2. درجة حرارة العمل
درجة حرارة العمل المسموح بها للنواة هي 65 درجة مئوية
أصغر نصف قطر الانحناء هو ستة أضعاف أحجام قطر الكابل. لا ينبغي أن يتعرض كابل غمد أصفر في الشمس لفترة طويلة.
3. نموذج والتطبيق
MY-0.38 / 0.66
مغلفة بالمطاط المحمول مرنة
كابل التعدين
الفولطية 0.38 / 0.66KV ، اتصال امدادات الطاقة
من آلة تعدين الفحم
MYP-0.66 / 1.14
معدنية محمية ، المطاط مغمد
كابل التعدين المحمول المرن
الفولطية 0.66 / 1.14KV ، اتصال امدادات الطاقة
من آلة تعدين الفحم
MC-0.38 / 0.66
كابل مرن مغمد بالمطاط
لآلة تعدين الفحم
الفولطية 0.38 / 0.66KV ، اتصال امدادات الطاقة
من آلة تعدين الفحم والمعدات المماثلة
MCP-0.66 / 1.14
محمية مغلفة بالمطاط مرنة
كابل لآلة تعدين الفحم
الفولطية 0.66 / 1.14KV ، اتصال امدادات الطاقة
من آلة تعدين الفحم والمعدات المماثلة
MCPTJ-0.66 / 1.44
معدني محمي بمراقبة الكابلات المرنة والمغلفة بالمطاط لتعدين الفحم
الفولطية 0.66 / 1.14KV ، اتصال امدادات الطاقة
من آلة تعدين الفحم والمعدات المماثلة
MZ-0.3 / 0.5
كابل مرن مغمد بالمطاط
لحفر الفحم الكهربائية
الفولطية 0.3 / 0.5KV ، اتصال امدادات الطاقة
من الحفر الكهربائية الفحم
مواصفات
اكتب | الفولطية المقدرة (KV) | عدد النوى | الصليب الاسمي | ||
الخطوط الرئيسية | خطوط الأرض | خطوط التحكم | |||
لي | 0.38 / 0.66 | 3 | 1 | - | 4-185 |
MYP | 0.66 / 1.14 | 3 | 1 | - | 10-185 |
MYP | 1.9 / 3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6 / 6 | 3 | 1 | - | 16-185 |
MYP | 10/06 | 3 | 1 | - | 16-185 |
MYP | 8.7 / 10 | 3 | 1 | - | 16-185 |
MC | 0.38 / 0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | 0.66 / 1.14 | 3 | 1 | 3 | 35-185 |
MCP | 1.9 / 3.3 | 3 | 1 | 3 | 35-185 |
MCPT | 0.66 / 1.14 | 3 | 1 | 3 | 16-185 |
MCPT | 1.9 / 3.3 | 3 | 1 | 3 | 16-185 |
MYPT | 1.9 / 3.3 | 3 | 3 | - | 35-185 |
MYPT | 3.6 / 6 | 3 | 3 | - | 16-185 |
MYPT | 10/06 | 3 | 3 | - | 16-185 |
MYPT | 8.7 / 10 | 3 | 3 | 3 | 25-185 |
MZ | 0.3 / 0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3 / 0.5 | 12/02 | - | - | 1،0-6 |
نفذت القياسية
1 بالنسبة لكابل الاحتراق غير الموزع ، قم بتطبيق GB12972
2 بالنسبة لكابل مثبطات اللهب ، قم بتنفيذ MT818
3 بالنسبة لكابل التعدين الخاص (ذي المقطع العرضي الأكبر والجهد العالي) ، قم بتنفيذ
معيار المؤسسة.
CorexSize | سمك الاسمي | القطر الكلي (مم) MCPTJ-1.9 / 3.3 | ||||
مرحلة | أساس | مراقبة | عازلة | غمد | دقيقة | ماكس |
3X25 | 1x25 | 1x16 | 3 | 5.1 | 47.4 | 49.9 |
3x35 | 1x35 | 1x16 | 3 | 5.5 | 51.6 | 54.6 |
3x50 | 1x35 | 1x25 | 3 | 5.9 | 56.8 | 59.8 |
3x70 | 1x50 | 1x35 | 3 | 6.4 | 62.8 | 65.8 |
3x95 | 1x50 | 1x50 | 3 | 6.9 | 68.9 | 72.7 |
3x120 | 1x70 | 1x70 | 3 | 7.3 | 73.4 | 77.2 |
3x150 | 1x70 | 1x70 | 3 | 7.8 | 79 | 83.6 |
3x185 | 1x70 | 1x70 | 3 | 8 | 84.1 | 88.8 |
نوع الأساسية | الحجم الاسمي | دقيقة عزل المقاومة في 20 ℃ (MΩ.km) | |
لا يزيد عن 0.66 / 1.14 كيلو فولت | 1.9 / 3.3KV | ||
مرحلة المنتج أو موصل مقاومة | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
موصل التحكم | 4.6.10 | 100 | 100 |
