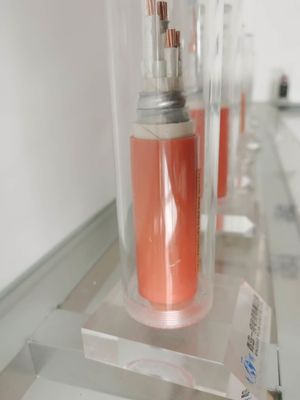

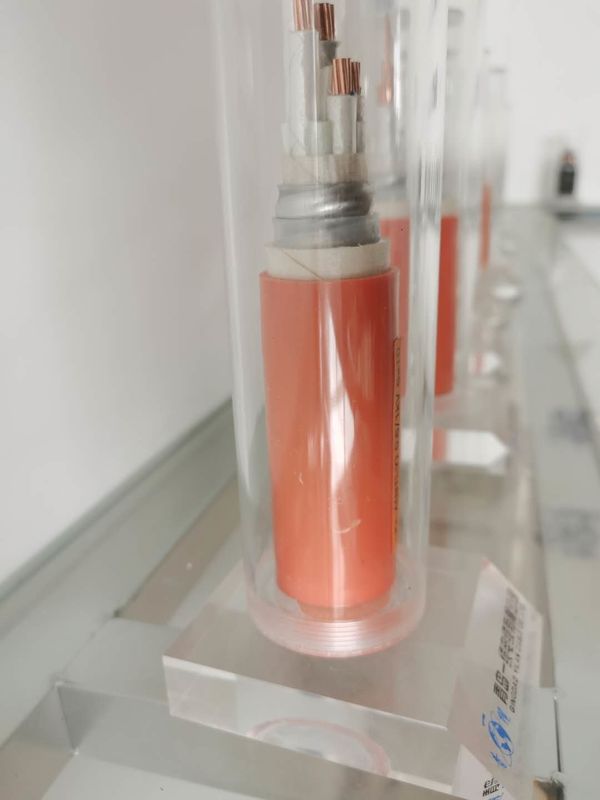

كابل معزول معدني نحاسي عاري PVC متصل بمزدوجة حرارية
مقدمة
درجة حرارة تشغيل عالية
درجة حرارة تشغيل مستمرة تصل إلى 250 درجة مئوية ، ووقت قصير للوصول إلى درجة انصهار النحاس 1083 درجة مئوية.
حاجز متأصل مقاوم للاشتعال
باستخدام سترة غير قابلة للاشتعال ، فإن العزل المضغوط للغاية سوف يقاوم انتشار البخار أو الغاز أو اللهب.
قوة ميكانيكية عالية
قوي جدًا ويمكنه تحمل الضغوط الكبيرة مثل الالتواء والانحناء والتسطيح.
مرن
صلب بالكامل وقابل للطرق للغاية ، وسهل التشغيل لاتباع طرق الأسلاك الحالية والأشكال غير المنتظمة.
عدم الشيخوخة ، التأريض الشامل المستمر ، التطوير التنظيمي الصغير
onductor: تحمل النحاس الذين تقطعت بهم السبل
العزل (الطبقة الأولى): شريط الميكا ، مثبطات اللهب
العزل (الطبقة الثانية): البولي إيثيلين المتقاطع الخالي من الهالوجين (XLPE)
الشريط اللاصق: شريط من الألياف الزجاجية
الحشو: خيوط زجاجية
التفاف اللب: شريط من الألياف الزجاجية للحماية من اللهب
الغمد الداخلي: طبقة حاجز الأكسجين
غمد: بولي أوليفين حراري خال من الهالوجين
درجة حرارة الخدمة: 90 درجة مئوية
الأعلى.درجة حرارة الموصل: 125 درجة مئوية
درجة حرارة ماس كهربائى: 250 درجة مئوية
كابل النحاس المُغلف بالنحاس المقاوم للحرارة العالية
| اسمى، صورى شكلى، بالاسم فقط تعبر الجزء |
الخارجي قطر الدائرة تقريبا. |
وزن الكابل تقريبا. | انخفاض الجهد | ميني الانحناء نصف القطر |
|
| على مرحلة واحدة | ثلاث مراحل | ||||
| مم 2 | مم | كجم / كم | V / A.km | V / A.km | مم |
| 3 × 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 × 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 × 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 × 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 × 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 × 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 × 25 | 22.3 | 1،192.9 | 1.87 | 1.62 | 334.5 |
| 3 × 35 | 25.2 | 1،518.8 | 1.35 | 1.17 | 378.0 |
| 3 × 50 | 28.6 | 1،950.5 | 1.01 | 0.87 | 429.0 |
| 3 × 70 | 32.7 | 2629.9 | 0.71 | 0.61 | 490.5 |
| 3 × 95 | 37.1 | 3،588.8 | 0.52 | 0.454 | 556.5 |
| 3 × 120 | 40.9 | 4379.3 | 0.43 | 0.371 | 613.5 |
| 3 × 150 | 45.5 | 5284.9 | 0.36 | 0.313 | 682.5 |
| 3 × 185 | 49.6 | 6521.5 | 0.30 | 0.265 | 744.0 |
| 3 × 240 | 55.5 | 8378.5 | 0.26 | 0.222 | 832.5 |
| 3 × 300 | 62.0 | 1،0309.3 | 0.23 | 0.197 | 930.0 |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
