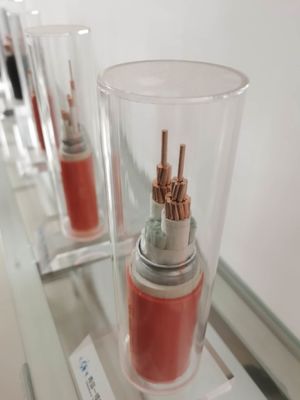

450 / 750V الكابلات المعزولة المعدنية المقاومة للحريق في المباني الصناعية
الكابلات المعدنية المعزولة مناسبة للاستخدام في المباني الصناعية وخطوط نقل وتوزيع المباني المدنية للحريق و
أنظمة الطوارئ.

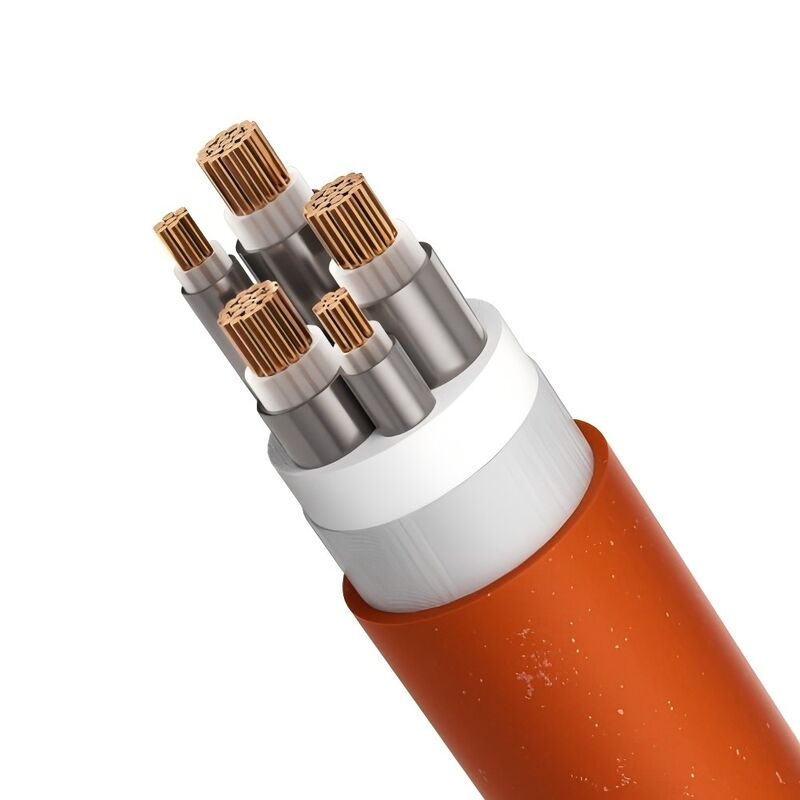

هيكل الكابلات المرنة المقاومة للحريق
1. موصل الكابل: يتكون من أسلاك نحاسية مجدولة ، مع خاصية الانحناء الملائمة
2. طبقة العزل: إنها تعتمد مواد عازلة غير عضوية مقاومة لدرجة الحرارة العالية
3. غمد النحاس: المواد النحاسية ، من خلال آلية خاصة ، مع خاصية الانحناء الملائمة.تستخدم كسلك PE.
4. الغلاف الخارجي: إنه مصنوع من مواد بلاستيكية ذات دخان منخفض غير سامة ، مع حماية مناسبة ضد التآكل.
معلمات الكابلات المعدنية المعزولة
اسمى، صورى شكلى، بالاسم فقط تعبر الجزء |
الخارجي قطر الدائرة تقريبا. |
وزن الكابل تقريبا. | انخفاض الجهد | ميني الانحناء نصف القطر |
|
على مرحلة واحدة | ثلاث مراحل | ||||
مم 2 | مم | كجم / كم | V / A.km | V / A.km | مم |
3 × 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 × 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 × 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 × 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 × 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 × 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 × 25 | 22.3 | 1،192.9 | 1.87 | 1.62 | 334.5 |
3 × 35 | 25.2 | 1،518.8 | 1.35 | 1.17 | 378.0 |
3 × 50 | 28.6 | 1،950.5 | 1.01 | 0.87 | 429.0 |
3 × 70 | 32.7 | 2629.9 | 0.71 | 0.61 | 490.5 |
3 × 95 | 37.1 | 3،588.8 | 0.52 | 0.454 | 556.5 |
3 × 120 | 40.9 | 4379.3 | 0.43 | 0.371 | 613.5 |
نموذج من الكابلات المرنة المقاومة للحريق
YTTW
Y: رمز السلسلة
T: موصل كوبر
T: غمد النحاس
W: عزل غير عضوي
وفقًا للمعايير الوطنية ، الأسلاك والكابلات المقاومة للحريق: اختبار مميز لطريقة اختبار الحريق ، وفقًا لـ GB12666.6 الفئة أ ، يحترق في النار بدرجة حرارة اللهب 950 ℃ ، يطبق جهد 750 فولت بين الطور والمرحلة وبين الطور والغلاف الخارجي يجب أن يكون قادرًا على الصمود لمدة 90 دقيقة دون انهيار.
الفئة ب ، كعكة في النار مع درجة حرارة اللهب 750-800 درجة مئوية ، تطبق جهد 750 فولت بين الطور والمرحلة وبين الطور والغمد يجب أن تكون قادرة على الصمود لمدة 90 دقيقة دون انهيار.
2. وفقًا لـ BS6378 ، يلبي الكابل المرن المقاوم للحريق المتطلبات التالية:
فئة A 650 ℃ 3h
فئة B 750 ℃ 3h
فئة C 950 ℃ 3h
فئة S 950 ℃ 20 دقيقة
1. خاصية مقاومة الحريق الممتازة ، التصنيف المقاوم للحريق لا يلبي فقط المعيار الوطني GB1266.6: الفئة A 950 ℃ 90 دقيقة ، الكوخ يتوافق أيضًا مع معيار المملكة المتحدة BS 187-1994: الفئة A 650 ℃ 3h: الفئة B 750 ℃ 3h ؛وفي الوقت نفسه ، فإن الفئة C 950 ℃ 3h قادرة على تحمل رش الماء أو الضربة الميكانيكية ؛
2. الطول المستمر الطويل: يمكن أن يلبي الطول طلب الطول لمصدر الطاقة على الرغم من الكابلات أحادية النواة أو متعددة النواة ، ويمكن أن يصل الطول المستمر لكل كابل إلى 1000 متر.
3. مساحة المقطع العرضي الكبيرة ، المساحة المقطعية للكابل أحادي المركز تصل إلى 630mm2 وتلك الخاصة بالكابل متعدد النواة تصل إلى 70mm2.
4. خاصية المرونة ، يمكن لف الكابل على الكابل reeI بنصف قطر الانحناء 6-10D ، (D هو القطر الخارجي للكابل):
5. عدم السمية الخالية من الدخان عند الاحتراق ، فهي تستخدم مواد غير عضوية (مواد غير قابلة للاشتعال) لعزل لن ينتج عن حرقها أي غازات ضارة أو ثانوية
التلوث منتج لحماية البيئة ؛
6. قدرة التحميل الزائدة العالية ، الكابل ليس فقط مرتفع في قدرة التحميل الحالية ، ولكن لديه أيضًا قدرة كبيرة على التحميل الزائد.وفقًا لمتطلبات الأسلاك ، عادةً ما تكون درجة حرارة تصفح الكابلات 70 درجة مئوية إذا لم يتم لمسها أو عدم ملامستها لمواد البناء القابلة للاشتعال ، يمكن زيادة درجة حرارة غلاف الكابل إلى 105 درجة مئوية.عند عبور الحمولة الزائدة ، يمكن أن تصل درجة حرارة التشغيل طويل المدى للكابل المقاوم للحريق إلى 250 ؛
7. خاصية مقاومة التآكل ، مقاومة الحريق العضوية المعزولة تتطلب أنبوبًا بلاستيكيًا أو أنبوبًا أو أنبوبًا حديديًا في بعض الأحيان ، الأنبوب البلاستيكي عرضة للتلف وأنبوب الحديد عرضة للصدأ أو التآكل ، لكن الكابل المقاوم للحريق به غمد نحاسي وأنبوب بحاجة إلى- أقل ، إلى جانب ذلك ، فإن غمد النحاس لديه مقاومة تآكل مواتية.
8. خالية من التداخل الكهرومغناطيسي عند توصيل الأسلاك في نفس العمود الرأسي بسلك المعلومات وسلك التحكم بسبب التدريع بغلاف النحاس ، لن يتداخل الكابل المقاوم للحريق مع الأسلاك أو الكابلات الفردية والتحكم ؛
9. جهاز الإطفاء عادة في لهب ، فهو يقلل من أضرار الحريق ، وجهاز الإطفاء في حالة اللهب بشكل طبيعي ، ويقلل من أضرار الحريق.إلى جانب ذلك ، فهي موثوقة لسلامة الأفراد ، حيث أن غلافها النحاسي هو نوع من الموصلات الجيدة ، وهو أفضل سلك PE مؤرض ويغطي الكابل بالكامل ، وعمر يصل إلى 100 عام ؛
10. عمر خدمة طويل ، مقاومة درجات الحرارة العالية ومقاومة تدهور المواد المعزولة غير العضوية ، تكون مدة خدمتها عدة مرات من تلك الموجودة في الكابلات المعزولة العضوية ، في ظل ظروف العمل العادية ، يمكن أن تكون مدة خدمتها طويلة مثل المباني ؛
11. إن نقل وتعبئة الكابلات المرنة المقاومة للحريق بما في ذلك تركيبات التركيب بسيطة تقريبًا مثل تلك الخاصة بالكابلات العامة ؛
12. الكفاءة الاقتصادية المواتية ، بسبب عمليات التصنيع المتقدمة والتكلفة الإجمالية للتركيب البسيط للكابل المرن المقاوم للحريق هي أقل بكثير من الكابلات المعدنية المعزولة تحت نفس الظروف.
