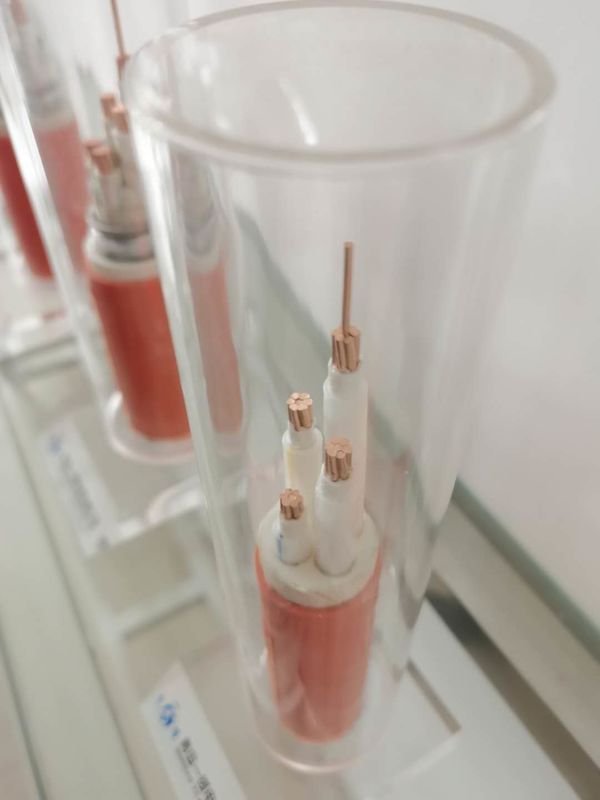

الكابلات المعدنية المعزولة تستخدم في البناء والصناعية والمطارات ومحطات الطاقة وإمدادات الطاقة وغيرها
طريقة الاختيار
1. في الحالات التالية ، يجب استخدام الكابلات المعدنية المرنة المعزولة ذات الأغلفة البلاستيكية:
يتم وضع الكبل في بيئة تؤدي إلى تآكل غمد النحاس.
يتم دفن الكابلات مباشرة أو مدها عبر الأنابيب.
يتم وضع الكابلات في مساحات غير تقنية من المباني ولها متطلبات جمالية.في حالة وجود متطلبات للحماية من الحرائق ، يجب استخدام حاوية بلاستيكية خالية من الهالوجين ومنخفضة الدخان.
اسمى، صورى شكلى، بالاسم فقط
تعبر
الجزء |
الخارجي
قطر الدائرة
تقريبا. |
وزن الكابل تقريبا. |
انخفاض الجهد |
ميني
الانحناء
نصف القطر |
| على مرحلة واحدة |
ثلاث مراحل |
| مم 2 |
مم |
كجم / كم |
V / A.km |
V / A.km |
مم |
| 3 × 1.5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 × 2.5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 × 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 × 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 × 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 × 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| 3 × 25 |
22.3 |
1،192.9 |
1.87 |
1.62 |
334.5 |
| 3 × 35 |
25.2 |
1،518.8 |
1.35 |
1.17 |
378.0 |
| 3 × 50 |
28.6 |
1،950.5 |
1.01 |
0.87 |
429.0 |
| 3 × 70 |
32.7 |
2629.9 |
0.71 |
0.61 |
490.5 |
| 3 × 95 |
37.1 |
3،588.8 |
0.52 |
0.454 |
556.5 |
| 3 × 120 |
40.9 |
4379.3 |
0.43 |
0.371 |
613.5 |
2. اختيار المواصفات
حدد درجة حرارة التشغيل القصوى للكابل وفقًا لبيئة وضع الكبل ، وحدد بشكل معقول تيار الكبل المقابل ، وحدد مواصفات الكبل.
2.1: هناك نوعان من الكابلات المعدنية المرنة المعزولة وفقًا لدرجة حرارة الكابل
قدرة الحمل: عند 70 درجة مئوية
السعة عند 105 درجة مئوية
2.2: يجب أن تكون سعة الحمل الحالية للكابل المحدد متوافقة مع درجة حرارة التشغيل العادية البالغة 70 درجة مئوية في ظل ظروف التمديد التالية:
تنظيف الخطوط على طول الجدران والأقواس والأسقف والجسور.
يتم توجيهه مع أنواع أخرى من الكابلات في نفس الجسر والعمود وخندق الكابل ونفق الكابلات.
قد تتسبب الأماكن الأخرى التي ترتفع فيها درجة حرارة غلاف الكابل في حدوث إصابة شخصية أو تلف الجهاز.
2.3: ضع الكابلات في الجسر وخندق الكابلات والمكان الذي تلبس فيه الآلة غير المأهولة الأنبوب.يمكن تحديد سعة الحمل الحالية وفقًا لدرجة حرارة التشغيل العادية 105 0 درجة مئوية
.2.4: يجب تحديد مواصفات الكابلات المعدنية المرنة المعزولة بشكل معقول وفقًا للطول الفعلي للخط وطول توصيل الكابل.
