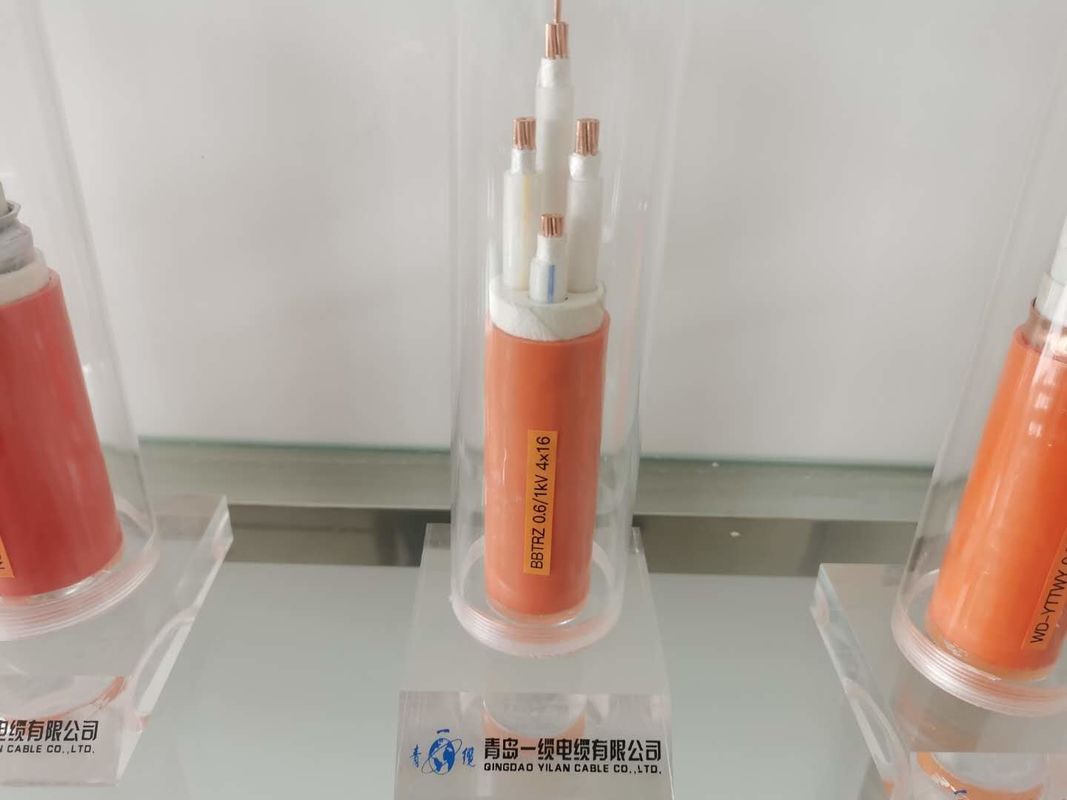

الكابل المعزول المعدني المرن والمغلف بالألمنيوم النحاس
1. موصل: إنه مصنوع من أسلاك نحاسية مجدولة مع أداء ثني جيد.
2. العزل: استخدام مواد عازلة غير عضوية مقاومة للحرارة العالية وغير قابلة للاحتراق.
3. قذيفة معدنية: مصنوعة من سبائك الألومنيوم.
4. الغلاف الخارجي: استخدم مواد غمد صديقة للبيئة ، مقاومة للشيخوخة ، مقاومة للعوامل الجوية ، منخفضة الدخان ، وخالية من الهالوجين.
5. مناسبة للوضع الداخلي والخارجي ، قادرة على تحمل القوى الميكانيكية الخارجية.
طريقة الاختيار
1. في الحالات التالية ، يجب استخدام الكابلات المعدنية المرنة المعزولة ذات الأغلفة البلاستيكية:
يتم وضع الكابل في بيئة تؤدي إلى تآكل غمد النحاس.
يتم دفن الكابلات مباشرة أو مدها عبر الأنابيب.
يتم وضع الكابلات في مساحات غير تقنية من المباني ولها متطلبات جمالية.عند وجود متطلبات للحماية من الحريق ، يجب استخدام حاوية بلاستيكية خالية من الهالوجين ومنخفضة الدخان.
اسمى، صورى شكلى، بالاسم فقط
تعبر
الجزء |
الخارجي
قطر الدائرة
تقريبا. |
وزن الكابل تقريبا. |
انخفاض الجهد |
ميني
الانحناء
نصف القطر |
| على مرحلة واحدة |
ثلاث مراحل |
| مم 2 |
مم |
كجم / كم |
V / A.km |
V / A.km |
مم |
| 3 × 1.5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 × 2.5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 × 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 × 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 × 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 × 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| 3 × 25 |
22.3 |
1،192.9 |
1.87 |
1.62 |
334.5 |
| 3 × 35 |
25.2 |
1،518.8 |
1.35 |
1.17 |
378.0 |
| 3 × 50 |
28.6 |
1،950.5 |
1.01 |
0.87 |
429.0 |
| 3 × 70 |
32.7 |
2629.9 |
0.71 |
0.61 |
490.5 |
| 3 × 95 |
37.1 |
3،588.8 |
0.52 |
0.454 |
556.5 |
| 3 × 120 |
40.9 |
4379.3 |
0.43 |
0.371 |
613.5 |
2. اختيار المواصفات
حدد درجة حرارة التشغيل القصوى للكابل وفقًا لبيئة وضع الكبل ، وحدد بشكل معقول تيار الكبل المقابل ، وحدد مواصفات الكبل.
2.1: هناك نوعان من الكابلات المعدنية المرنة المعزولة وفقًا لدرجة حرارة الكابل
قدرة الحمل: عند 70 درجة مئوية
السعة عند 105 درجة مئوية
2.2: يجب أن تكون سعة الحمل الحالية للكابل المحدد متوافقة مع درجة حرارة التشغيل العادية البالغة 70 درجة مئوية في ظل ظروف التمديد التالية:
تنظيف الخطوط على طول الجدران والأقواس والأسقف والجسور.
يتم توجيهه مع أنواع أخرى من الكابلات في نفس الجسر والعمود وخندق الكابلات ونفق الكابلات.
قد تتسبب الأماكن الأخرى التي ترتفع فيها درجة حرارة غلاف الكابل في حدوث إصابة شخصية أو تلف الجهاز.
2.3: ضع الكابلات في الجسر وخندق الكابلات والمكان الذي ترتدي فيه الآلة غير المأهولة الأنبوب.يمكن تحديد سعة الحمل الحالية وفقًا لدرجة حرارة التشغيل العادية 105 درجة مئوية
.2.4: يجب تحديد مواصفات الكابلات المعدنية المرنة المعزولة بشكل معقول وفقًا للطول الفعلي للخط وطول توصيل الكابل.
3. نقاط التصميم
3.1 يمكن استخدام الغمد النحاسي كسلك أرضي ، لذلك عادة لا تكون هناك حاجة لسلك PE.
3.2 يمكن أن يؤدي استبدال مجاري الحافلات بكابلات معدنية معزولة مرنة ذات مقاطع عرضية كبيرة إلى تقليل الاستثمار الهندسي وتحسين سلامة الخط.
