750V PVC Heavy Metal Sheathed Mineral Insulated Cable

كابل معزول معدني معدني ثقيل 750V PVC

  • تسليط الضوء

    الكابل المعدني المعزول بالتغليف المعدني

    ,

    الكابل المعزول المعدني 750V

    ,

    الكابل المعزول المعدني متعدد النواة

  • اسم المنتج
    كابل معدني معزول
  • مادة العزل
    PVC
  • مادة موصل
    نحاس
  • الغلاف الخارجي
    نظيف وسلس PVC
  • نوع
    معزول
  • عدد الموصلات
    متعدد النوى
  • اسم العلامة التجارية
    HOLD-ONE
  • الحد الأدنى لكمية
    100 م
  • تفاصيل التغليف
    طبل خشبي
  • وقت التسليم
    7 أيام بعد تلقي الودائع
  • شروط الدفع
    L / C ، T / T

كابل معزول معدني معدني ثقيل 750V PVC

كابل معزول معدني ومغلف بالمعادن الثقيلة

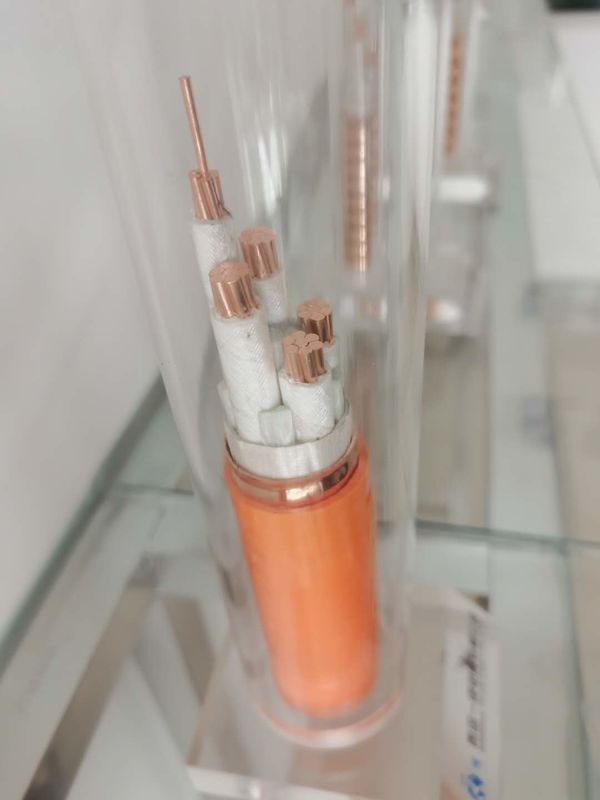

هيكل الكابلات المرنة المقاومة للحريق



1. موصل الكابل: يتكون من أسلاك نحاسية مجدولة ، مع خاصية الانحناء الملائمة



2. طبقة العزل: إنها تستخدم مواد عازلة غير عضوية مقاومة لدرجة الحرارة العالية

3. غمد النحاس: مواد نحاسية ، من خلال معالجة خاصة ، مع خاصية الانحناء الملائمة.تستخدم كسلك PE.

4. الغلاف الخارجي: إنه مصنوع من مواد بلاستيكية ذات دخان منخفض غير سامة ، مع حماية مناسبة ضد التآكل.



اسمى، صورى شكلى، بالاسم فقط
تعبر
الجزء
الخارجي
قطر الدائرة
تقريبا.
وزن الكابل تقريبا. انخفاض الجهد ميني
الانحناء
نصف القطر
على مرحلة واحدة ثلاث مراحل
مم 2 مم كجم / كم V / A.km V / A.km مم
3 × 1.5 10.7 273.3 30.8 26.7 160.5
3 × 2.5 11.6 319.4 18.9 16.4 174.0
3 × 4 12.5 398.3 11.8 10.2 187.5
3 × 6 13.7 479.9 7.9 6.81 205.5
3 × 10 17.3 636.1 4.7 4.05 259.5
3 × 16 19.5 846.8 2.94 2.55 292.5
3 × 25 22.3 1،192.9 1.87 1.62 334.5
3 × 35 25.2 1،518.8 1.35 1.17 378.0
3 × 50 28.6 1،950.5 1.01 0.87 429.0
3 × 70 32.7 2629.9 0.71 0.61 490.5
3 × 95 37.1 3،588.8 0.52 0.454 556.5
3 × 120 40.9 4379.3 0.43 0.371 613.5



نموذج من الكابلات المرنة المقاومة للحريق



YTTW



Y: رمز السلسلة

T: موصل كوبر

T: غمد النحاس

W: عزل غير عضوي



وفقًا للمعايير الوطنية ، الأسلاك والكابلات المقاومة للحريق: اختبار مميز لطريقة اختبار الحريق ، وفقًا لـ GB12666.6 الفئة أ ، يحترق في النار بدرجة حرارة اللهب 950 ℃ ، يطبق جهد 750 فولت بين الطور والمرحلة وبين الطور والغلاف الخارجي يجب أن يكون قادرًا على الصمود لمدة 90 دقيقة دون انهيار.



الفئة B ، كعكة في النار بدرجة حرارة اللهب 750-800 درجة مئوية ، تطبق جهد 750 فولت بين الطور والمرحلة وبين الطور والغمد يجب أن تكون قادرة على الصمود لمدة 90 دقيقة دون انهيار.



2. وفقًا لـ BS6378 ، يلبي الكابل المرن المقاوم للحريق المتطلبات التالية:



فئة A 650 ℃ 3h

فئة B 750 ℃ ​​3h

فئة C 950 ℃ 3h

فئة S 950 ℃ 20 دقيقة



1. خاصية مقاومة الحريق الممتازة ، التصنيف المقاوم للحريق لا يلبي فقط المعيار الوطني GB1266.6: الفئة A 950 ℃ 90 دقيقة ، الكوخ يتوافق أيضًا مع المعيار البريطاني BS 187-1994: الفئة A 650 ℃ 3h: الفئة B 750 ℃ ​​3h ؛وفي الوقت نفسه ، فإن الفئة C 950 ℃ 3h قادرة على تحمل رش الماء أو الضربة الميكانيكية ؛



2. الطول المستمر الطويل: يمكن أن يلبي الطول طلب الطول لمصدر الطاقة على الرغم من الكابلات أحادية النواة أو متعددة النواة ، ويمكن أن يصل الطول المستمر لكل كابل إلى 1000 متر.



3. مساحة المقطع العرضي الكبيرة ، المساحة المقطعية للكابل أحادي المركز تصل إلى 630mm2 وتلك الخاصة بالكابل متعدد النواة تصل إلى 70mm2.



4. خاصية المرونة ، يمكن لف الكابل على الكابل reeI بنصف قطر الانحناء 6-10D ، (D هو القطر الخارجي للكابل):



5. عدم السمية الخالية من الدخان عند الاحتراق ، فهي تستخدم مواد غير عضوية (مواد غير قابلة للاشتعال) لعزل لن ينتج عن حرقها أي غازات ضارة أو ثانوية

التلوث منتج لحماية البيئة ؛



6. قدرة التحميل الزائدة العالية ، الكابل ليس فقط مرتفع في قدرة التحميل الحالية ، ولكن لديه أيضًا قدرة كبيرة على التحميل الزائد.وفقًا لمتطلبات الأسلاك ، عادةً ما تكون درجة حرارة تصفح الكابل للكابل 70 درجة مئوية إذا لم يتم لمسها أو عدم ملامستها لمواد البناء القابلة للاشتعال ، يمكن زيادة درجة حرارة غلاف الكابل إلى 105 درجة مئوية.عند عبور الحمولة الزائدة ، يمكن أن تصل درجة حرارة التشغيل طويل المدى للكابل المقاوم للحريق إلى 250 ℃ ؛



7. خاصية مقاومة التآكل ، مقاومة الحريق العضوية المعزولة تتطلب أنبوبًا بلاستيكيًا أو أنبوبًا أو أنبوبًا حديديًا في بعض الأحيان ، الأنبوب البلاستيكي عرضة للتلف وأنبوب الحديد عرضة للصدأ أو التآكل ، لكن الكبل المقاوم للحريق يحتوي على غمد نحاسي وأنبوب بحاجة إلى- أقل ، إلى جانب ذلك ، فإن غمد النحاس لديه مقاومة تآكل مواتية.



8. خالية من التداخل الكهرومغناطيسي عند توصيل الأسلاك في نفس العمود الرأسي بسلك المعلومات وسلك التحكم بسبب التدريع بغلاف النحاس ، لن يتداخل الكابل المقاوم للحريق مع الأسلاك أو الكابلات الفردية والتحكم ؛



9. جهاز الإطفاء عادة في حالة اللهب ، فهو يقلل من أضرار الحريق ، وجهاز الإطفاء في حالة اللهب عادة ، ويقلل من أضرار الحريق.إلى جانب ذلك ، فهي موثوقة لسلامة الأفراد ، حيث أن غلافها النحاسي هو نوع من الموصلات الجيدة ، وهو أفضل سلك PE مؤرض ويغطي الكابل بالكامل ، وعمر يصل إلى 100 عام ؛

10. عمر خدمة طويل ، مقاومة درجات الحرارة العالية ومقاومة تدهور المواد المعزولة غير العضوية ، تكون مدة خدمتها عدة مرات من تلك الموجودة في الكابلات المعزولة العضوية ، في ظل ظروف العمل العادية ، يمكن أن تكون مدة خدمتها طويلة مثل المباني ؛

11. إن نقل وتعبئة الكابلات المرنة المقاومة للحريق بما في ذلك تركيبات التثبيت بسيطة تقريبًا مثل تلك الخاصة بالكابلات العامة ؛

12. الكفاءة الاقتصادية المواتية ، بسبب عمليات التصنيع المتقدمة والتكلفة الإجمالية للتركيب البسيط للكابل المرن المقاوم للحريق هي أقل بكثير من تلك للكابل المعزول المعدني تحت نفس الظروف.



الخصائص الكهربائية للكابلات المرنة المقاومة للحريق

  1. الفولطية المقدرة: 0.6 / 1kV
  2. تصنيف جهد العمل: حمولة خفيفة 500 فولت ، حمولة ثقيلة 750 فولت ؛
  3. التصنيف الحالي: جوهر واحد 25-1800 أ ؛متعدد النواة 16-500 أمبير
  4. مقاومة العزل: مقاومة العزل 1000MΩ لكل كيلومتر.طول الكابل أقل من 100 متر ، ثم مقاومة العزل ≥ 10000 متر مكعب
  5. جهد تحمل تردد الطاقة: قم بتطبيق جهد 2000V و 2500 V بين الطور والغلاف النحاسي للكابلات 500V و 750 V على التوالي ، يجب أن تكون قادرة على الصمود لمدة 15 دقيقة دون أن تنكسر.
