| الـ MOQ: | 100 م |
| العبوة القياسية: | طبل خشبي |
| فترة التسليم: | 7 أيام بعد تلقي الودائع |
| طريقة الدفع: | L / C ، T / T |
الكابل المعزول المعدني المرن سلسلة BTTZ منخفض الدخان

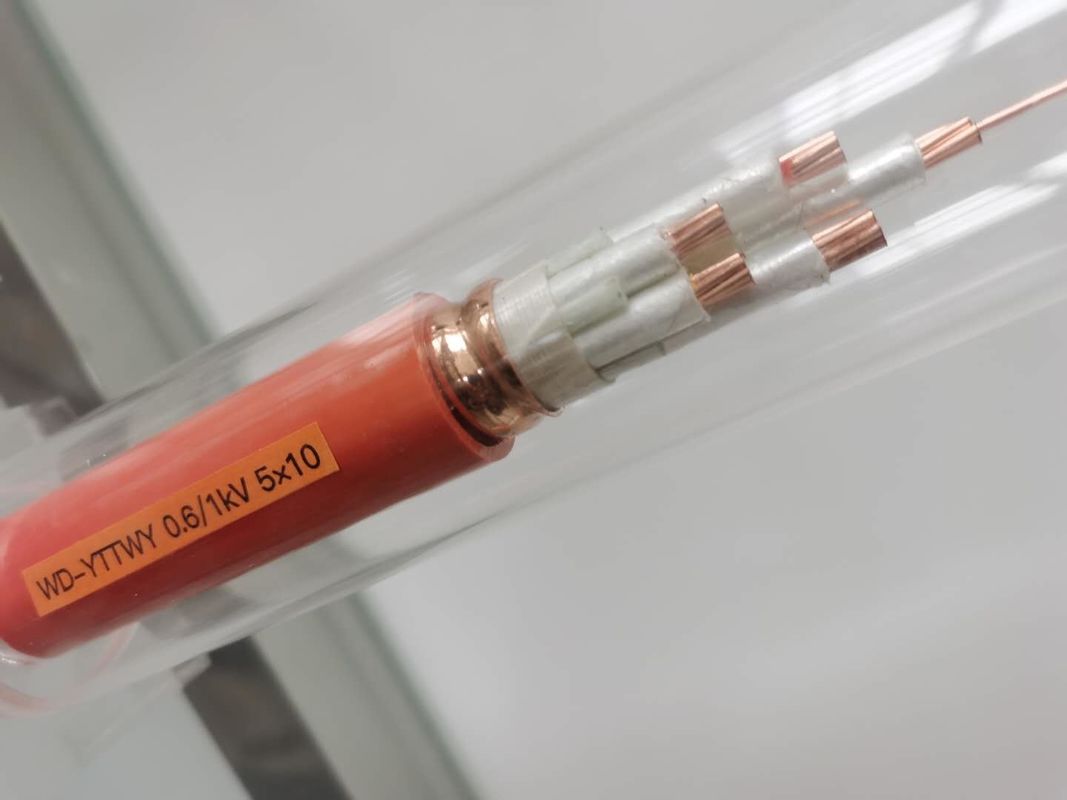

هيكل الكابلات المرنة المقاومة للحريق
1. موصل الكابل: يتكون من أسلاك نحاسية مجدولة ، مع خاصية الانحناء الملائمة
2. طبقة العزل: إنها تستخدم مواد عازلة غير عضوية مقاومة لدرجة الحرارة العالية
3. غمد النحاس: مواد نحاسية ، من خلال معالجة خاصة ، مع خاصية الانحناء الملائمة.تستخدم كسلك PE.
4. الغلاف الخارجي: إنه مصنوع من مواد بلاستيكية ذات دخان منخفض غير سامة ، مع حماية مناسبة ضد التآكل.
| اسمى، صورى شكلى، بالاسم فقط تعبر الجزء |
الخارجي قطر الدائرة تقريبا. |
وزن الكابل تقريبا. | انخفاض الجهد | ميني الانحناء نصف القطر |
|
| على مرحلة واحدة | ثلاث مراحل | ||||
| مم 2 | مم | كجم / كم | V / A.km | V / A.km | مم |
| 3 × 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 × 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 × 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 × 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 × 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 × 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 × 25 | 22.3 | 1،192.9 | 1.87 | 1.62 | 334.5 |
| 3 × 35 | 25.2 | 1،518.8 | 1.35 | 1.17 | 378.0 |
| 3 × 50 | 28.6 | 1،950.5 | 1.01 | 0.87 | 429.0 |
| 3 × 70 | 32.7 | 2629.9 | 0.71 | 0.61 | 490.5 |
| 3 × 95 | 37.1 | 3،588.8 | 0.52 | 0.454 | 556.5 |
| 3 × 120 | 40.9 | 4379.3 | 0.43 | 0.371 | 613.5 |
| 3 × 150 | 45.5 | 5284.9 | 0.36 | 0.313 | 682.5 |
وفقًا للمعايير الوطنية ، الأسلاك والكابلات المقاومة للحريق: اختبار مميز لطريقة اختبار الحريق ، وفقًا لـ GB12666.6 الفئة أ ، يحترق في النار بدرجة حرارة اللهب 950 ℃ ، يطبق جهد 750 فولت بين الطور والمرحلة وبين الطور والغلاف الخارجي يجب أن يكون قادرًا على الصمود لمدة 90 دقيقة دون انهيار.
الفئة B ، كعكة في النار بدرجة حرارة اللهب 750-800 درجة مئوية ، تطبق جهد 750 فولت بين الطور والمرحلة وبين الطور والغمد يجب أن تكون قادرة على الصمود لمدة 90 دقيقة دون انهيار.
وفقًا لـ BS6378 ، يلبي الكابل المرن المقاوم للحريق المتطلبات التالية:
فئة A 650 ℃ 3h
فئة B 750 ℃ 3h
فئة C 950 ℃ 3h
فئة S 950 ℃ 20 دقيقة
الفولطية المقدرة: 0.6 / 1kV
تصنيف جهد العمل: حمولة خفيفة 500 فولت ، حمولة ثقيلة 750 فولت ؛
التصنيف الحالي: جوهر واحد 25-1800 أ ؛متعدد النواة 16-500 أمبير
مقاومة العزل: مقاومة العزل 1000MΩ لكل كيلومتر.طول الكابل أقل من 100 متر ، ثم مقاومة العزل ≥ 10000 متر مكعب
جهد تحمل تردد الطاقة: قم بتطبيق جهد 2000V و 2500 V بين الطور والغلاف النحاسي للكابلات 500V و 750 V على التوالي ، يجب أن تكون قادرة على الصمود لمدة 15 دقيقة دون أن تنكسر.
أسعار الكابلات النحاسية تتجه منتجات الكابلات المعدنية الحرارية المعزولة
