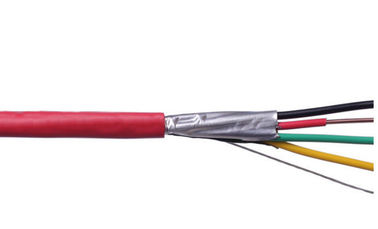

4 × 4 مم 2 PVC كابل مقاوم للحريق
مجال التطبيق
تُستخدم هذه الكابلات لتزويد الطاقة في أنظمة التثبيت ذات الجهد المنخفض وهي مناسبة للتركيب في الأماكن المغلقة والمفتوحة ، ومجاري الكابلات ، وتحت الأرض ، ومحطات الطاقة والتبادل ، وتوزيع الطاقة المحلي ، والمنشآت الصناعية دون أضرار ميكانيكية.
اعمال بناء
1. موصل
يجب أن يكون الموصل من الفئة 1 أو الفئة 2 من النحاس الملدن العادي أو المطلي بالمعادن أو الألومنيوم العادي أو سبائك الألومنيوم ، أو الفئة 5 من النحاس العادي أو المطلي بالمعدن وفقًا للمواصفة IEC 60228
2. العزل
يجب أن تفي مادة وسمك XLPE بمتطلبات IEC 60502 أو BS 5467 ، ويمكن أن تعمل بشكل مستمر عند 90 درجة مئوية.
3. التجميع / الغطاء الداخلي
يمكن ضغط الغطاء الداخلي أو طحنه.بالنسبة للكابلات ذات النوى المستديرة ، باستثناء الكابلات التي تحتوي على أكثر من خمسة نوى ، يُسمح باستخدام الأغطية الداخلية المتداخلة فقط عندما يتم ملء الفجوة بين النوى بشكل كبير.قبل تطبيق طبقة الغطاء الداخلية المبثوقة ، يُسمح باستخدام مادة لاصقة مناسبة.يجب أن تكون المادة متوافقة مع المادة العازلة ، ويجب أن تكون المادة المستخدمة للغطاء الداخلي وطبقة التعبئة مناسبة لدرجة حرارة تشغيل الكابل ومتوافقة مع المادة العازلة ؛بالنسبة للكابلات الخالية من الهالوجين ، يجب أن تكون طبقة الغطاء والتعبئة الداخلية خالية من الهالوجين.
4. درع
وفقًا للمواصفة IEC 60502-1 ، يتم لف سلك الألمنيوم / الفولاذ المجلفن / الصلب حلزونيًا على الغطاء الداخلي ، ويمكن أيضًا تصنيع شريط الألمنيوم / الصلب المزدوج والأسلاك النحاسية / النحاسية المطلية وفقًا للمتطلبات.
عدد النقاط x | عازلة | اسمى، صورى شكلى، بالاسم فقط | Ø الخارجي | وزن | التصنيفات الحالية في الهواء 30℃ | دفن التصنيفات الحالية 20℃ | أقصى مقاومة DC عند 20℃ |
عبر ثوان. | سماكة | غمد | تقريبا. | تقريبا. | |||
سماكة | |||||||
مم² | مم | مم | مم | كجم / كم | أ | أ | Ω / كم |
4 × 4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
4 × 6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
4 × 10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
4 × 16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
4 × 25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
4 × 35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
4 × 50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
4 × 70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
4 × 95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
4 × 120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
4 × 150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
4 × 185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
4 × 240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
4 × 300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
هناك 3 درجات للحماية من الحريق يمكنك الاختيار من بينها
الدرجة أ هي أعلى درجة مقاومة للهب.أي أن المواد العازلة المستخدمة في الكابل وحبل التعبئة وشريط / طبقة الربط (الوسادة الداخلية) ومواد الغلاف كلها مواد مثبطة للهب.
باستثناء المواد العازلة ، فإن جميع المواد الأخرى من الفئة ب هي مواد مثبطة للهب.
درجة C فقط مادة الغمد هي مثبطة للهب
كبل NH (كبل مقاوم للحريق) عبارة عن كبل مصنوع من طبقة من شريط الميكا.حتى إذا تم حرق الجلد البلاستيكي ، فلن تتسبب الطبقة المقاومة للصهر في حدوث ماس كهربائي.عند الأسلاك ، قم بقطع الطبقة المقاومة للحرارة من الخيط.
كابلات LSZH أو LSOH أو LS0H أو LSFH أو OHLS (كابلات منخفضة الدخان وخالية من الهالوجين) هي كبلات معزولة أو مغلفة خارجية مصنوعة من مواد خالية من الهالوجين منخفضة الدخان ، مما يساعد على تقليل الغازات السامة والمسببة للتآكل المتولدة أثناء عملية الاحتراق.
الكابلات المضادة للنمل الأبيض هي كبلات مصنوعة عن طريق خلط مواد عازلة أو أغلفة خارجية بمواد معينة لمنع النمل الأبيض من عض الكابلات.
