| مكان المنشأ | الصين |
| اسم العلامة التجارية | HOLD-ONE |
| إصدار الشهادات | CE/KEMA/ISO/PCCC |

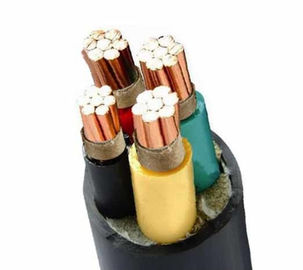

كابل مضاد للحريق 1kV XLPE
مجال التطبيق
تستخدم هذه الكابلات لتزويد الطاقة في أنظمة تركيبات الجهد المنخفض وهي مناسبة لتركيبها في المناطق الداخلية والخارجية، قنوات الكابلات، تحت الأرض، محطات الكهرباء ومحطات التبادل،توزيع الطاقة المحلية، والمصانع الصناعية دون تلف ميكانيكي.
البناء
1قائد الطاقم
يجب أن يكون الموصل من الفئة 1 أو الفئة 2 من النحاس المشمس العادي أو المعدن أو الألومنيوم العادي أو سبيكة الألومنيوم ، أو الفئة 5 من النحاس العادي أو المعدن المغطى وفقاً لمعيار IEC 60228
2العزل
يجب أن تستوفي مادة وسمك XLPE متطلبات IEC 60502 أو BS 5467 ، ويمكن أن تعمل باستمرار عند 90 درجة مئوية.
3. التجميع / الغطاء الداخلي
يمكن ضغط الغطاء الداخلي أو طحن الكابلات ذات النواة المستديرة، باستثناء الكابلات ذات أكثر من خمسة نواةلا يُسمح باستخدام أغطية داخلية متداخلة إلا عندما يتم سد الفجوة بين النواة بشكل كبيرقبل تطبيق طبقة الغطاء الداخلية المكبلة ، يسمح باستخدام لاصق مناسب. يجب أن تكون المادة متوافقة مع المواد العازلة ،والمواد المستخدمة في الطبقة الداخلية للتغطية والملء يجب أن تكون مناسبة لدرجة حرارة عمل الكابل وتتوافق مع المواد العازلة؛ بالنسبة للكابلات الخالية من الهالوجين ، يجب أن تكون الطبقة الداخلية للتغطية والملء أيضًا مركبات خالية من الهالوجين.
4. درع
وفقًا لمعيار IEC 60502-1 ، يتم لف أسلاك الألومنيوم / الفولاذ المقيد / الفولاذ بشكل دوامة على الغطاء الداخلي ،ويمكن أيضاً تصنيع شريط الألومنيوم / الفولاذ المزدوج والسلك النحاسي / النحاسي المعبأ وفقًا لمتطلبات.
| عدد النواة x | العزل | الاسمية | Ø الخارجي | وزن | القوى الحالية في الهواء 30°C | التصنيفات الحالية مدفونة 20°C | المقاومة المشتركة القصوى عند 20°C |
| في الثواني | السماكة | الغطاء | تقريباً | تقريباً | |||
| السماكة | |||||||
| ملم2 | ملم | ملم | ملم | كيلوغرام / كم | أ | أ | Ω/km |
| 4 × 4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4 × 6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4 × 10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4 × 16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
هناك 3 درجات حماية من الحريق للاختيار من بينها
الدرجة (أ) هي أعلى درجة من مضاعفات اللهب أي المواد العازلة المستخدمة في الكابلشريط/طبقة التثبيت (الوسادة الداخلية) ومواد الغطاء كلها مواد مضادة للاشتعال.
باستثناء المواد العازلة، جميع المواد الأخرى من الفئة B هي مواد مضادة للنار.
الدرجة C فقط مادة الغطاء مضادة للنار
كابل NH (كابل مقاوم للنار) هو كابل مصنوع من طبقة من شريط المايكا. حتى لو تم حرق الجلد البلاستيكي ، فإن الطبقة المقاومة للحريق لن تسبب حلقة قصيرة. عند التوصيل ،قطع الطبقة الحارقة للخيط.
كابلات LSZH أو LSOH أو LS0H أو LSFH أو OHLS (كابلات الهالوجين الصفري منخفضة الدخان) هي كابلات معزولة أو مغطاة خارجية مصنوعة من مواد خالية من الهالوجين منخفضة الدخان.والتي تساعد على تقليل الغازات السامة والآكلة التي تنتج أثناء عملية الاحتراق.
الكابلات المضادة للنمل الأبيض هي كابلات مصنوعة عن طريق خلط مواد عازلة أو غلافات خارجية مع مواد معينة لمنع النمل الأبيض من عض الكابلات.
