بل مقاومة للحريق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | CE/KEMA/ISO/PCCC |

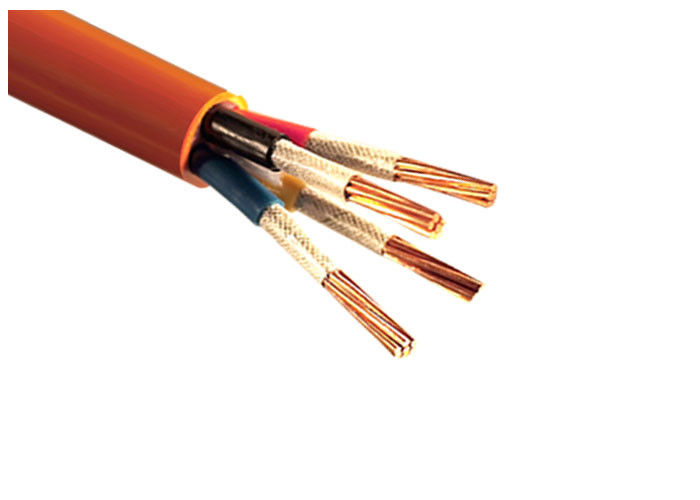

شاشة شريط ميكا ذات 4 مراكز LV 0.6/1kV FRC تستخدم لدرجات الحرارة العالية
التطبيقات
يستخدم لخط نقل وتوزيع الطاقة بجهد مقدر بـ 35 كيلو فولت أو أقل. بالمقارنة مع كابل الطاقة المعزول PVC، يتميز كابل الطاقة xlpe ليس فقط بخصائص الكهرباء الممتازة، والآلية، ومقاومة الحرارة والشيخوخة، ومقاومة الإجهاد البيئي والمقاومة للتآكل الكيميائي، ولكن أيضًا الهيكل البسيط، الوزن الخفيف، عدم وجود قيود عن طريق وضع القطرات، ودرجة الحرارة العالية المسموح بها للعمل على المدى الطويل.
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: جيجابايت/T 12706.2-2008
معايير أخرى مثلبكالوريوس، DIN وICEA عند الطلب
البيانات الفنية
الجهد المقنن:0.6 كيلو فولت
الأعلى.درجة حرارة الموصل.: طبيعي (90درجة مئوية) ، ماس كهربائى لا يزيد عن 5 ثواني (أعلى درجة حرارة للموصل لا تزيد عن 250درجة مئوية )
دقيقة. أmbientتemp.:يجب تسخين الكابل مسبقًا إذا كانت درجة الحرارة المحيطة أقل من 0درجة مئوية
دقيقة.نصف قطر الانحناء:كابل أحادي النواة 20(د+د)±5%
كابل متعدد النواة 15(د+د)±5%
الجهد المقنن: 0.6/1KV
يتراوح الاسمية المقطع العرضي:1 نواة: 1.5 مم2 ~ 300 مم2 متعدد النواة: 0.75 مم2 ~ 35 مم2
طلب:
يتم تركيب هذه الكابلات لتوفير الطاقة لبناء الخدمات الأساسية بما في ذلك أجهزة إنذار الحريق،
نظام التحكم بالرش، وإضاءة الطوارئ والإخلاء، وأنظمة التحكم بالدخان،
مثل المباني الشاهقة والشقق والمطارات ومراكز التسوق ودور السينما وأنفاق الطرق والسكك الحديدية
الانشاءات
موصل: فئة 1/2 أسلاك نحاسية ملدنة عادية، صلبة أو مجدولة، مع شريط ميكا ملفوف
العزل:مركب XLPE أو LSZH
غمد:مركب LSZH
اللون الأساسي:الأحمر والأسود والأزرق والأبيض للنواة النشطة والأخضر/الأصفر للنواة الأرضية والبرتقالي أو الأحمر أو الأسود للغمد
الأعلى. درجة حرارة التشغيل :100 متر لكل لفة أو طبل خشبي أو حسب المتطلبات
القدرة الإنتاجية :20 كيلومترا / يوم
موك:5000 متر للحجم الصغير، 1000 متر للحجم الكبير
الشهادات
CE، RoHS، CCC، KEMA والمزيد من الآخرين عند الطلب
| الاسم. المقطع العرضي للموصل | سمك العزل | غمد | تقريبا. | تقريبا | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | اختبار الجهد | التقييم الحالي | |
| مم2 | مم | سماكة | التطوير التنظيمي | وزن | أوم / كم | تكييف | ||
| مم | مم | كجم/كم | كيلو فولت/5 دقيقة | في الهواء (أ) | في التربة (أ) | |||
| 1×1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
خصائص التشغيل
1. أقصى درجة حرارة تشغيل للكابل المعزول PVC لفترة طويلة هي 70 درجة مئوية، XLPE 90 درجة مئوية؛
2. يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية؛
3. أقصى درجة حرارة للدائرة القصيرة هي: PVC لا تتجاوز 160 درجة مئوية، XLPE 250 درجة مئوية، لا تزيد عن 5 ثواني؛
4. السماح بانحناء كابل نصف القطر: لا يقل عن 10 D مرات (D: القطر الخارجي للكابل)
5. ثبات كيميائي مثالي، مقاوم للأحماض، القلويات، الشحوم والمذيبات العضوية، ومثبطات اللهب.
