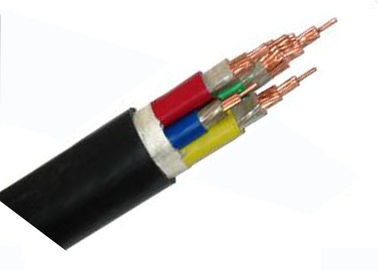

FRC 4 الأساسية الكابلات المقاومة للحرارة 1.5MM - 800MM 90 90 درجة الحرارة
هيكل الكابلات
موصل : فئة 1،2،5 موصل النحاس مرنة
الشاشة: شريط ميكا
العزل: PVC أو LSZH PO
غمد: PVC: (اختياري)
الفولطية : 450 / 750V
اساسي :
IEC 60502،60331 IEC 6022 7 ، IEC 60331، IEC 601034، IEC60754 GB / T 12706 -91 GB306.1-2001، GB / T18380.3-2001
CE ، CCC ، كيما
اعمال البناء
موصل: موصل النحاس C الذين تقطعت بهم السبل دائرية ، يتوافق مع IEC 60228 الفئة 2
العزل: XLPE / A
الغلاف الداخلي: LSOH
غمد: LSOH ، أسود
تطبيقات
يستخدم للمباني الطويلة أو المستشفيات أو المسرح أو محطة الطاقة أو مترو الأنفاق أو صناعة البتروكيماويات أو أي مكان خاص آخر مطلوب للدخان المنخفض أو كابل آمن وخالي من الهالوجين.
المعايير
دولي: IEC 60502 ، IEC 6022 7 IEC 60331 ، IEC 601034
الصين: GB / T 12706 -91 GB306.1-2001، GB / T18380.3-2001
معايير أخرى مثل BS و DIN و ICEA عند الطلب
شهادات
CE ، بنفايات ، CCC ، KEMA وغيرها الكثير عند الطلب
| حركيا. المقطع العرضي للموصل | سماكة العزل | غمد | تقريبا. | تقريبا | ماكس. مقاومة DC للموصل (20 درجة مئوية) | اختبار الجهد | التصويت الحالي | |
| MM2 | مم | سماكة | OD | وزن | Ω / كم | AC | ||
| مم | مم | كغ / كم | كيلو فولت / 5min | في الهواء (أ) | في التربة (أ) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 2.5 + 1 × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
الخصائص التشغيلية
1 ، على المدى الطويل درجة حرارة التشغيل المسموح بها من موصل الكابل ≤70 درجة مئوية
2 ، أعلى درجة حرارة العمل للكابل في حالة ماس كهربائى (أطول وقت دائم لا يزيد عن 5s): cable 300mm2 موصل كابل ≤160 درجة مئوية ، cable 300 مم 2 موصل كابل ≤ 140 درجة مئوية.
3 ، يجب أن تكون درجة حرارة التمدد أكثر من 0 ℃ ، نصف قطر الانحناء المسموح به للكابل: بالنسبة للكابل غير الموحد ذي القلب الواحد ، يجب ألا يقل عن 20 مرة من قطره الخارجي ؛ بالنسبة للكابل غير المصقول متعدد النواة ، يجب ألا يقل قطره عن 15 مرة
4 ، مع خاصية مثبطات اللهب ، ZA ، ZB ، ZC ، ZD هي 4 أنواع
5 ، المنتج قابل للتطبيق لخطوط نقل وتوزيع التيار المتردد 50 هرتز مع الجهد المقنن 0.6 / 1KV
نحن تصنيع في هذه المقدمة لسنوات عديدة ، يمكننا أن نقدم لعملائنا الكابلات ذات نوعية جيدة والسعر.
نرحب ترحيبا حارا بالعملاء في الداخل والخارج للتفاوض والتعاون معنا!
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
