| MOQ: | 200 م |
| السعر: | USD 0.5-50/meter |
| standard packaging: | طبل خشبي للتبخير |
| Delivery period: | وفقا للجدول الزمني |
| Supply Capacity: | 500 كم شهريا |

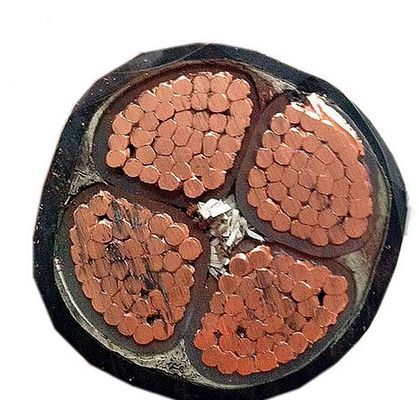

كبل الطاقة اللينة المقاوم للنار بغمد الهالوجين منخفض الدخان
المنتجات التسلسلية للأسلاك والكابلات المقاومة للحريق
1. معيار المنتج
معيار المؤسسة ، هذا المعيار يعادل GB / T 19666-2005.
2. هذا المنتج مناسب للاستخدام في جميع الأماكن باستخدام كبل الطاقة المعزول البلاستيكي المعزول بجهد تيار متردد 1-10 كيلو فولت ، وكابل التحكم المعزول بالبلاستيك 450/750 فولت ، وأسلاك وكابلات المعدات الكهربائية 450/750 فولت وتحت ، خاصة درجات الحرارة المرتفعة ، والقابلة للاشتعال والنار.إثبات لنقل وتوزيع الطاقة والتحكم والإنذار ونظام التحكم في الحرائق وغيرها من الدوائر.
3. الممتلكات للاستخدام
أ.وفقًا لأنواع المنتجات المختلفة ، يمكن تقسيم الجهد المقنن إلى ما يلي:
α.0.6 / 1 - 8.7 / 10 كيلو فولت β.450/750 كيلو فولت.300/500 فولت δ.300/300 فولت
ب.تنقسم درجة حرارة العمل المسموح بها للكابل لفترة طويلة إلى ما يلي وفقًا لأنواع مختلفة من المنتجات:
70 درجة مئوية ، 90 درجة مئوية ، 10
ج.بالنسبة للدائرة القصيرة (5 ثوانٍ) ، لا تتجاوز درجة حرارة العمل القصوى المسموح بها للموصل 160 درجة مئوية و 250 درجة مئوية (لـ a-α).
د.يجب ألا تقل درجة الحرارة البيئية لمد الكابلات عن 0 درجة مئوية.
F.الحد الأدنى المسموح به.يجب أن يكون نصف قطر الانحناء للكابل وفقًا لأنواع مختلفة من المنتجات التالية: 6 مرات و 10 مرات و 12 مرة و 15 مرة من القطر الكلي للكابل.
ز.طبيعة احتراق الكابلات
α.تحت درجة حرارة اللهب 750-800 درجة مئوية ، يمكن للكابل أن يعمل بشكل طبيعي بما لا يقل عن 90 دقيقة.
β.تيار الكابل المقاس.لا تقل سعة الحمل في بيئة "α" عن قيمة القدرة الاستيعابية الحالية في ظل ظروف العمل من النوع المقابل ومواصفات الكبل الشائع.
ح.الطبيعة الكهربائية والمادية الأخرى.الطبيعة الميكانيكية للكابل كلها أعلى من الكابلات المشتركة المقابلة.
| الجدول 1 | |||||||||
| يكتب | اسم | ||||||||
| NH-VV | معزول PVC المقاوم للحريق ، غلاف PVC ، كابل الكهرباء النحاسي | ||||||||
| NH-VV22 | معزول PVC المقاوم للحريق ، غلاف PVC ، كابل الكهرباء النحاسي المدرع بالحزام الفولاذي | ||||||||
| NH-YJV | معزول بـ XLPE للحريق ، غلاف PVC ، كابل الكهرباء النحاسي | ||||||||
| NH-YJV22 | معزول بـ XLPE للحريق ، غلاف PVC ، كابل الكهرباء النحاسي المدرع بالحزام الفولاذي | ||||||||
| NH-FF | كابل الكهرباء النحاسي بغلاف البلاستيك الفلوري المعزول بالبلاستيك الفلوري | ||||||||
| WDZN-YY | LSZH بولي أوليفين معزول بولي أوليفين غمد كابل الكهرباء النحاسي | ||||||||
| WDZN-YY23 | LSZH بولي أوليفين معزول بولي أوليفين كابل الكهرباء النحاسي المدرع بحزام الصلب | ||||||||
| NH-YGG | مطاط السيليكون المعزول ، كابل الكهرباء النحاسي بغلاف مطاط السيليكون | ||||||||
| يكتب | النوى | الفولطية المقدرة 0.6 / 1kv | |||||||
| القسم (مم 2) | |||||||||
| NH-VV؛ NH-VV22؛ NH-FF؛ NH-YGG؛ NH-YJV؛ NH-YJV22؛ NH-WDZN-YY23 | 1 ~ 5 | 1.5 ~ 300 ؛ 4 ~ 300 | |||||||
| الجدول 3 | |||||||||
| قطر قلب الكابلΦ | سمك غمد الفلوروبلاستيك | ||||||||
| 3-5 | 0.55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 20.01-25 | 0.95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| ملكية: | |||||||||
| 1 ، درجة الحرارة المحيطة لوضع الكابلات: فوق 0 درجة مئوية | |||||||||
| 2 ، درجة حرارة العمل القصوى على المدى الطويل للموصل المعزول PVC لا تزيد عن 70 درجة مئوية ؛لا يزيد موصل NH-YJV عن 90 درجة مئوية ؛ موصل WDZN-YY لا يزيد عن 90 درجة مئوية ؛ موصل NH-YGG لا يزيد عن 180 درجة مئوية ؛ موصل NH-FF لا يزيد عن 200 درجة مئوية. | |||||||||
|
|
