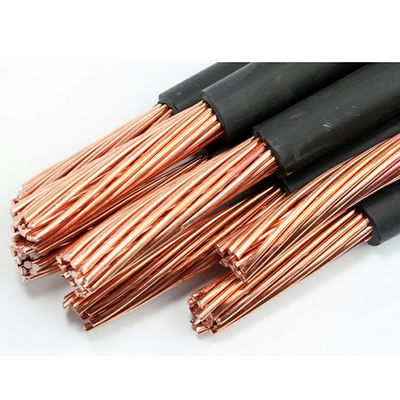

كابل لحام مرن أسود 200 فولت 95 مم 2
وصف المنتج
1.الاستخدامات:
هذا المنتج مناسب للجهد الأرضي الذي لا يزيد عن 200 فولت وقيمته القصوى للتيار المباشر النابض 400 فولت كماشة اللحام الكهربائية وما إلى ذلك.
2-الدليل والاختيار:
تستخدم كبلات اللحام بشكل عام لتوصيل القطب الكهربائي بآلة اللحام. يمكن استخدام كابل لحام Howervr لمجموعة متنوعة من التطبيقات الأخرى التي تتطلب كابلات مرنة للغاية ومتينة ذات قدرة عالية.
3. ما هو كابل اللحام؟
تم تصميم كابل اللحام للاستخدام في آلات اللحام بالقوس الكهربائي لتشغيل قطب كهربائي ، وهو قضيب معدني مصمم خصيصًا ، يقوم بتوصيل شحنة. وهناك حاجة إلى الشحنة التي يحملها القطب لإنتاج قوس كهربائي ، مصدر الحرارة ، بين القطب الكهربائي و المعادن أو المواد الأخرى ، يتم لحامها.
4-الطراز والأسماء والعمل في درجة الحرارة (انظر الجدول 1):
|
نموذج |
اسم |
درجة حرارة العمل الأساسية |
|
60245IEC81 (YH) |
غمد المطاط الطبيعي لكابل آلة اللحام |
65 |
|
60245IEC82 (YHF) |
مطاط الكلوروبرين أو كابل آلة لحام غمد المطاط الصناعي |
65 |
5- المواصفات والحجم والوزن والبيانات التكنولوجية (انظر الجدول 2):
|
القسم الاسمي موصل |
جوهر موصل |
سمك غمد المقطع |
متوسط القطر الخارجي (مم) |
20 ℃ موصل المقاومة |
الوزن المرجعي (كجم / كم) |
||
|
مم 2 |
عدد قطر النواة (مم) |
مم |
دقيقة |
ماكس |
≤ (Ω / كم) |
YH |
YHF |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
218.9 |
230.44 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
316.6 |
331.15 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
426 |
439.87 |
|
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
592.47 |
610.55 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
790 |
817.52 |
|
95 |
2997 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
1066.17 |
1102.97 |
6.متطلبات التسليم:
إذا كان الكابلات معبأة في دائرة يجب أن يكون طولها 100 متر ، وإذا تم تعبئتها في حزمة يجب ألا تقل عن 100 متر ، وإذا كانت المسافة قصيرة لا تقل عن 20 مترًا ، وإذا تم الاتفاق المتبادل ، فسيتم كل شيء وفقًا للاتفاق.
7.أنواع كابلات اللحام:
أ- طبقة واحدة
B. طبقة مزدوجة
8.صور المنتج ذات الصلة:
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
