| MOQ: | 1000.0 متر / متر |
| السعر: | $0.27 - $9.83 / Meter |
| standard packaging: | طبل خشبي أو برميل خشبي فولاذي |
| Supply Capacity: | 1000000 كيلومتر / كيلومتر في الشهر |

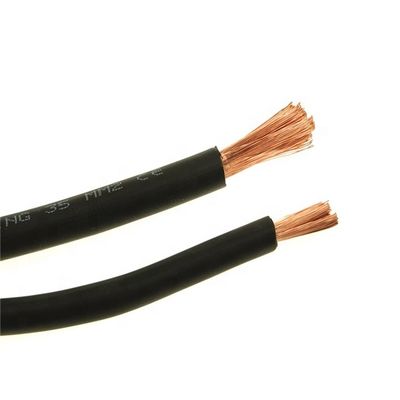

كابل اللحام المرن بمطاط السيليكون ASTM 400mm2
وصف المنتج
تطبيق
الكابلات المطاطية المعزولة EPR بالموصل النحاسي 450/750 فولت المستخدمة في الأجهزة الكهربائية والأدوات الكهربائية والعديد من المعدات الكهربائية المتنقلة.
اعمال بناء
موصل: الأسلاك النحاسية المرنة العارية أو الأسلاك النحاسية المعلبة
العزل: النتريل - البوتادين - PVC أو مادة المطاط أو EPR
الغمد: النتريل - البوتادين - PVC أو مادة المطاط أو CSP
اختيار سترة سوداء أو برتقالية أو حمراء أو صفراء زرقاء معزولة مفردة ومزدوجة.
أحجام SQ MM (النمط الأوروبي): من 10 مم إلى 240 مم مربع
أحجام AWG (أسلوب أمريكا الشمالية): 6 Awg إلى 500 مليون متر مكعب
نطاق درجة حرارة واسع: -55 درجة مئوية إلى 105 درجة مئوية
صفة مميزة
1. جهد تردد الطاقة المُقدر U0 / U: 450 / 750V ، 300 / 500V و 300 / 300V.
2. أقصى درجة حرارة تشغيل مسموح بها للموصل هي 60 درجة مئوية.
3. أدنى درجة حرارة عمل مسموح بها هي -35 درجة مئوية.
4. يمكن استخدام الكابلات المطاطية في الأماكن الملوثة بالزيت المعدني وزيت الوقود.
5. D> 25mm أقل نصف قطر للثني يزيد عن 6 مرات من قطر الكابل.
D≤25mm الحد الأدنى لنصف قطر الانحناء أكثر من 4 مرات من قطر الكابل. (D- قطر الكابل) 2 الخصائص
تخصيص
|
نوع |
مصنفة |
المقطع العرضي |
رقم من |
التطبيقات |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
تستخدم للمعدات والأدوات الكهربائية المحمولة الخفيفة |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
تستخدم لمختلف المعدات والأدوات الكهربائية المحمولة |
|
واي سي |
450/750 |
1.5-120 |
2-5 |
تستخدم لمختلف المعدات الكهربائية المحمولة التي |
|
YH |
- |
10-185 |
1 |
لحام القوس |
البيانات الفنية الرئيسية
|
القسم الاسمي المساحة (مم 2) |
رقم / قطر التجديل (مم) |
غمد اسمي سمك (مم) |
القطر الإجمالي (مم) |
ماكس.مقاومة الموصل عند 20 (Ω / كم) |
||
|
دقيقة. |
ماكس. |
بدون معلب |
مع معلب |
|||
|
10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
|
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
|
95 |
2297 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702 / 0.30 |
2.8 |
19.0 |
24.0 |
0.161 |
0.164 |
|
150 |
2135 / 0.30 |
3.0 |
21.0 |
27.0 |
0.129 |
0.132 |
|
185 |
1443 / 0.40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
|
240 |
1908 / 0.40 |
3.8 |
25.0 |
35.0 |
0.0801 |
0.0817 |
اسم طراز الكابلات المطاطية
|
كود HAR |
IEC |
وصف |
الجهد االكهربى التصميم |
النوى |
|
H05RR-F |
60245IEC 53 (YZ) / YZ |
الحبل العادي مغمد المطاط |
300/500 فولت |
2 ~ 5 |
|
H05RN-F |
60245 إيك 57 (YZW) / YZW |
متعدد الكلوروبرين العادي أو |
300/500 فولت |
2 ~ 5 |
|
H07RN-F |
60245 إيك 66 (YCW) / YC |
بولي كلوروبرين ثقيل أو ما يعادله |
450/750 فولت |
3 + 1/3 + 2/4 + 1 |
|
H01N2-D |
60245 إيك 81 (YH) |
كابل إلكترود لحام القوس المغلف بالمطاط |
100/100 فولت |
10-120 |
|
60245 |
بولي كلوروبرين أو مادة تركيبية أخرى مكافئة |
100/100 فولت |
10-120 |
صفقة
التعبئة في بكرة بلاستيكية أو بكرة ورقية أو برميل خشبي أو أسطوانة خشبية فولاذية أو حسب متطلبات العميل.
