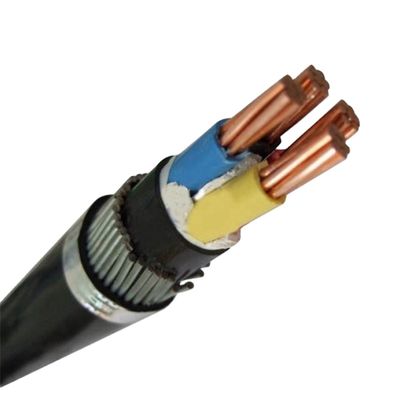

كابل معزول PVC نووي ISO9001 4
كابل الكهرباء المعزول PVC
يستخدم PVC منذ فترة طويلة كمواد عازلة وتدفئة خارجية.نظرًا لأن مادة PVC لديها درجة معينة من تثبيط اللهب ، ولها خصائص مقاومة الزيت والمواد الكيميائية ، فقد تم العثور على العديد من التطبيقات المناسبة ، بما في ذلك تطبيقات الطاقة المنخفضة والتحكم.بشكل عام ، هما نوعان من PVC ، PVC للأغراض العامة ومقاوم للحرارة ، وأقصى درجة حرارة للموصل هي 70 درجة مئوية و 90 درجة مئوية ، على التوالي.
تستخدم الكابلات المعزولة PVC لتوزيع الطاقة ، وأسلاك البناء ، وأسلاك المعدات ، والأسلاك المرنة ، وأسلاك أدوات الماكينة.تتميز المواد العازلة والأغلفة المصنوعة من PVC بالعديد من الخصائص المرغوبة ، مما يجعلها الخيار الأول لمواد العزل والطلاء للعديد من التطبيقات الشائعة.تشمل هذه الخصائص المرونة ومقاومة درجات الحرارة ومقاومة البيئات المعاكسة والتكلفة المنخفضة.
يمكن تصنيع الكابلات المعزولة بـ PVC مع أو بدون دروع ، بما في ذلك كبل ذو جهد محايد منخفض وبجهد طور إلى طور يبلغ 1000 فولت.تتوفر أيضًا الموصلات المستخدمة بشكل أساسي للنحاس الملدن العادي ، كما تتوفر أيضًا موصلات أخرى مثل النحاس المطلي بالقصدير والألمنيوم ، ويمكن توفيرها عند الطلب.
المعايير الفنية:
| المقطع العرضي |
موصل |
شاشة الموصل |
عازلة |
شاشة العزل |
شاشة معدنية |
غمد داخلي |
درع |
رقم طبقة الشاشة |
الغلاف الخارجي |
القطر الكلي |
الكابلات النحاسية |
كابل المنيوم |
| مم 2 |
مم |
مم |
مم |
مم |
مم |
مم |
مم |
|
مم |
مم |
كجم / كم |
كجم / كم |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
تطبيق
كابلات الطاقة المعزولة PVC مناسبة لأنظمة النقل والتوزيع بجهد مقدر 0.6 / 1kV.للتركيب الثابت في الهواء الطلق ، مدفون مباشرة في حوض الكابل.يمكن للكابلات المدرعة ذات الشريط الفولاذي (STA) أن تصمد أمام القوى الميكانيكية ، ولكنها لا تتحمل قوى الشد الكبيرة.يمكن للكابلات المدرعة الفولاذية (SWA) تحمل القوى الميكانيكية وقوى الشد.
