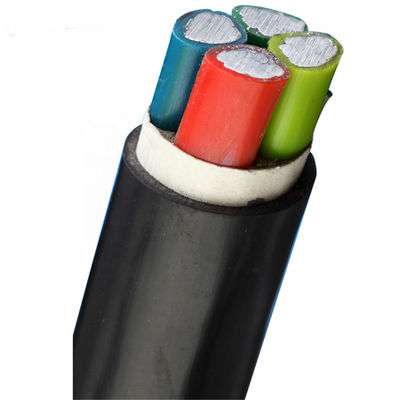

0.6 / 1kw كابل الكهرباء المعزول PVC النفق
كابل الكهرباء المعزول PVC
يستخدم PVC (كلوريد البوليفينيل) على نطاق واسع للعزل والطلاء وتغليف هياكل الكابلات.تعتبر مادة PVC فعالة من حيث التكلفة ولها خصائص شيخوخة ممتازة ، وعادة ما تتجاوز العمر الافتراضي من 25 إلى 30 عامًا.
نظرًا لسهولة تعديل مادة PVC ، فإنها تعتبر واحدة من أكثر اللدائن الحرارية تنوعًا - على الرغم من أن مادة PVC صلبة وصلبة بطبيعتها ، فمن السهل تمرير الملدنات والمثبتات ومواد التشحيم ومختلف المكونات الإضافية الأخرى ويتم تعديل مواد الحشو ومعالجتها لتعزيز خصائص مختلفة.عند استخدامها كنوع من اللدائن الحرارية ، فمن السهل أيضًا معالجتها وإعادة تدويرها.
تعتبر الكابلات ذات العزل PVC أو الغلاف من مثبطات اللهب ، وهو أمر مهم للكابلات في معظم التطبيقات.مادة PVC مقاومة للعديد من المواد الكيميائية ، بما في ذلك الزيوت والأحماض والقلويات ، وهي قوية ومتينة ومقاومة للاهتراء.يمكن أن تؤدي إضافة العديد من المواد المضافة إلى تحسين نطاق درجة الحرارة (عادة -40 إلى 105 درجة مئوية) ، بالإضافة إلى مقاومتها لأشعة الشمس ، وتقليل انبعاثات الدخان والغبار وتحسين مقاومة الماء.
كمواد عازلة ، يمكن للكابلات عادة الاختيار فقط بين XLPE و PVC - بين المواد البلاستيكية الحرارية والمواد الحرارية.هناك روابط متقاطعة من PVC بالحرارة ، والتي عادة ما تكون مرتبطة بشكل متقاطع باستخدام تقنية شعاع الإلكترون ، ولكنها أكثر تكلفة في الاستخدام ، لذلك عند تحديدها ، يتم استخدامها عادةً في التطبيقات عالية المواصفات في صناعات مثل الدفاع والسيارات. يتميز التصلب الحراري أو البولي فينيل كلوريد المترابط بمقاومة أعلى للحرارة وقوة عازلة أقوى وأفضل ، مما يعني أنه يمكن تطبيق طبقات أرق أو طبقات عازلة ، مما ينتج عنه حجم كابل أصغر.
المعايير الفنية:
| المقطع العرضي |
موصل |
شاشة الموصل |
عازلة |
شاشة العزل |
شاشة معدنية |
غمد داخلي |
درع |
رقم طبقة الشاشة |
الغلاف الخارجي |
القطر الكلي |
الكابلات النحاسية |
كابل المنيوم |
| مم 2 |
مم |
مم |
مم |
مم |
مم |
مم |
مم |
|
مم |
مم |
كجم / كم |
كجم / كم |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
تطبيق
كابلات الطاقة المعزولة PVC مناسبة لأنظمة النقل والتوزيع بجهد مقدر 0.6 / 1kV.للتركيب الثابت في الهواء الطلق ، مدفون مباشرة في حوض الكابل.يمكن للكابلات المدرعة ذات الشريط الفولاذي (STA) أن تصمد أمام القوى الميكانيكية ، ولكنها لا تتحمل قوى الشد الكبيرة.يمكن للكابلات المدرعة الفولاذية (SWA) تحمل القوى الميكانيكية وقوى الشد.
