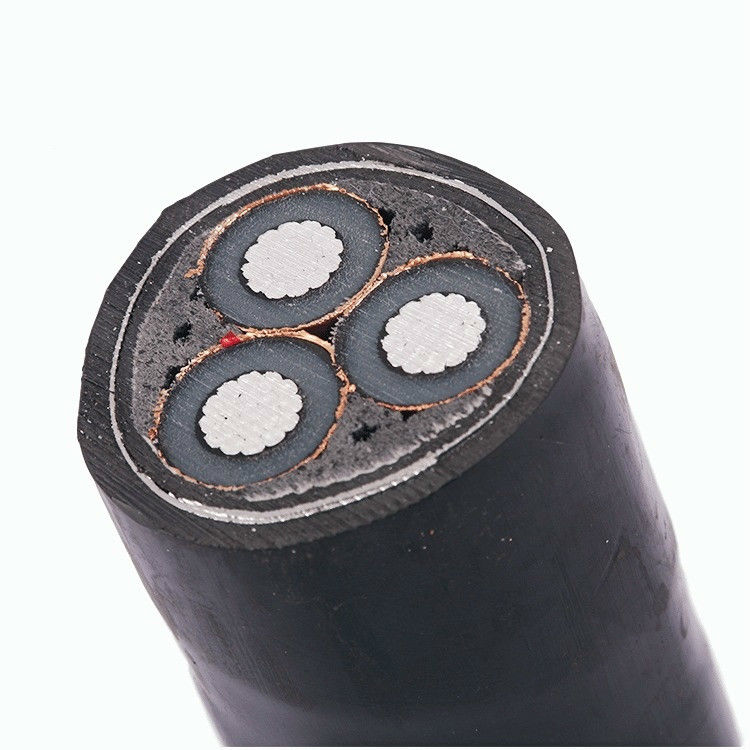

كابل الطاقة البلاستيكية ذات الجهد المتوسط
تطبيق كابل معزول PVC:
تستخدم في أنظمة نقل وتوزيع الطاقة بقدرة 35 كيلو فولت وأقل.
تستخدم بشكل عام في الطاقة الكهربائية والبناء والتعدين والمعادن والبتروكيماويات وغيرها من المجالات
استبدل كبلات الطاقة المعزولة بالورق المشبعة بالزيت تمامًا وقم بإجراء اتصالات الاستبدال الجزئي
كابل الكهرباء المعزول PVC
يغطي السلك المعزول من البولي إيثيلين / البولي فينيل كلوريد المتشابك سلسلة منتجات الأسلاك ، ودرجة حرارة عملها
يختلف حسب مادة العزل ، بشكل رئيسي 70 درجة و 90 درجة حرارة.
وفقًا لنوع الموصل ، بما في ذلك الأسلاك المعزولة بالموصل الصلب PVC / XLPE ،
الأسلاك العمودية المعزولة PVC / XLPE ، الأسلاك المعزولة PVC / XLPE بألوان مختلفة.
وفقًا لشكلها ، فهي تشتمل على أسلاك مسطحة بألوان مختلفة وأسلاك مستديرة وما إلى ذلك.
مشفر وفقًا لرقمه الأساسي ، بما في ذلك الأسلاك أحادية النواة والأسلاك متعددة النواة والألوان المختلفة الأخرى.
المعايير الفنية:
المقطع العرضي |
موصل |
شاشة الموصل |
عازلة |
شاشة العزل |
شاشة معدنية |
غمد داخلي |
درع |
رقم طبقة الشاشة |
الغلاف الخارجي |
القطر الكلي |
الكابلات النحاسية |
كابل المنيوم |
مم 2 |
مم |
مم |
مم |
مم |
مم |
مم |
مم |
|
مم |
مم |
كجم / كم |
كجم / كم |
50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
استخدام الوظيفة:
1. الفولطية المقدرة: Uo / U: 26 / 35kV، 21 / 35kV، 12/20 kV (24 kV)، 8.7 / 10kV، 8.7 / 15kV، 6 / 6kV، 6 / 10kV.
2. عدد النوى: جوهر واحد ، ثلاثي النواة.
3. الحد الأقصى لدرجة حرارة العمل المسموح بها للموصل للعمل طويل الأمد هي 90 درجة مئوية.في حالة قصر الدائرة (أطول مدة لا تتجاوز 5 ثوان).لا تتجاوز درجة الحرارة القصوى للموصل 250.
4. مقاومة DC للموصل تلبي متطلبات GB / T3956-1997.
5. يجب ألا تقل درجة الحرارة المحيطة عن 0 عند التمديد.خلاف ذلك ، يجب تسخينه مسبقًا.
6. لا يوجد حد إسقاط أفقي عند مد الكابلات.يجب ألا يقل نصف قطر الانحناء للكابل الحساس ثلاثي النواة عن 12 ضعف القطر الخارجي للكابل.
7. اختبار جهد تردد العمل:
للكابلات ذات Uo 3.6kV أو أقل: 2.5Uo + 2kV / 5min بدون ثقب.
للكابلات مع Uo 3.6kv ~ 18kV: 3.5Uo / 5min بدون ثقب.
للكابلات ذات الجهد UO 21kV و 26 kV: 2.5Uo / 30min ، لا يوجد ثقب.
8. اختبار التفريغ الجزئي: يجب ألا تتجاوز سعة تفريغ الكابل عند 1.73Uo 10pC.
