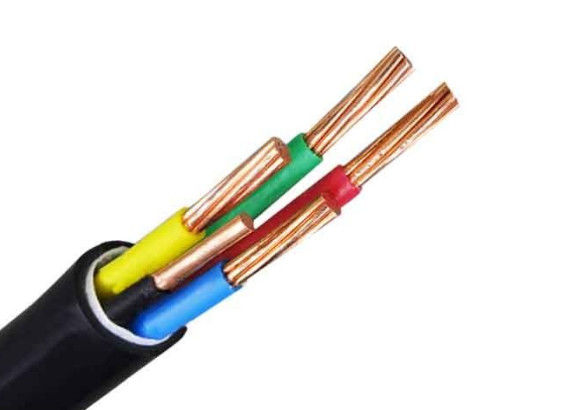

1.5mm2 2.5mm2 كابل معزول PVC المقاوم للتآكل
الفولطية:
0.6 / 1 كيلو فولت
عدد النوى:
1 نواة ، 2 نوى ، 3 نوى ، 3 + 1 نوى ، 3 + 2 نوى ، 4 نوى ، 4 + 1 نوى ، 5 نوى
تطبيقات كابل الكهرباء المعزول PVC:
الكابلات المعزولة PVC مناسبة للوضع في مواقع ثابتة.يستخدم على نطاق واسع في توزيع الأسلاك ونقل الطاقة بجهد AC يصل إلى 1KV.
أداء خدمة كابل الكهرباء المعزول PVC:
1) الفولطية المقدرة: 0.6 / 1KV
2) درجة حرارة العمل على المدى الطويل: لا تزيد عن 70 درجة مئوية
3) عند وضع الكابلات ، يجب ألا تقل درجة الحرارة المحيطة عن 0 درجة مئوية
4) الحد الأدنى لنصف قطر الانحناء:
القطر الكلي للكابل ≤25mm ، نصف قطر الانحناء ≥4D
نصف قطر الانحناء 6D ، قطر الكابل الإجمالي> 25 مم
المعايير الفنية:
المقطع العرضي | موصل | شاشة الموصل | عازلة | شاشة العزل | شاشة معدنية | غمد داخلي | درع | رقم طبقة الشاشة | الغلاف الخارجي | القطر الكلي | الكابلات النحاسية | كابل المنيوم |
مم 2 | مم | مم | مم | مم | مم | مم | مم | مم | مم | كجم / كم | كجم / كم | |
50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
الغرض الرئيسي
تتمتع كابلات البولي إيثيلين المتشابكة (XLPE) بخصائص كهربائية وفيزيائية ممتازة وهي أفضل الكابلات لخطوط النقل والتوزيع.مزايا هذه الكابلات هيكل بسيط وخفيف الوزن.بالإضافة إلى المقاومة الكهربائية والحرارية والميكانيكية والكيميائية الممتازة ، فإنها تتمتع أيضًا بسهولة الاستخدام.يمكن أيضًا وضعها على طول الطريق دون التقيد باختلافات الارتفاع.
