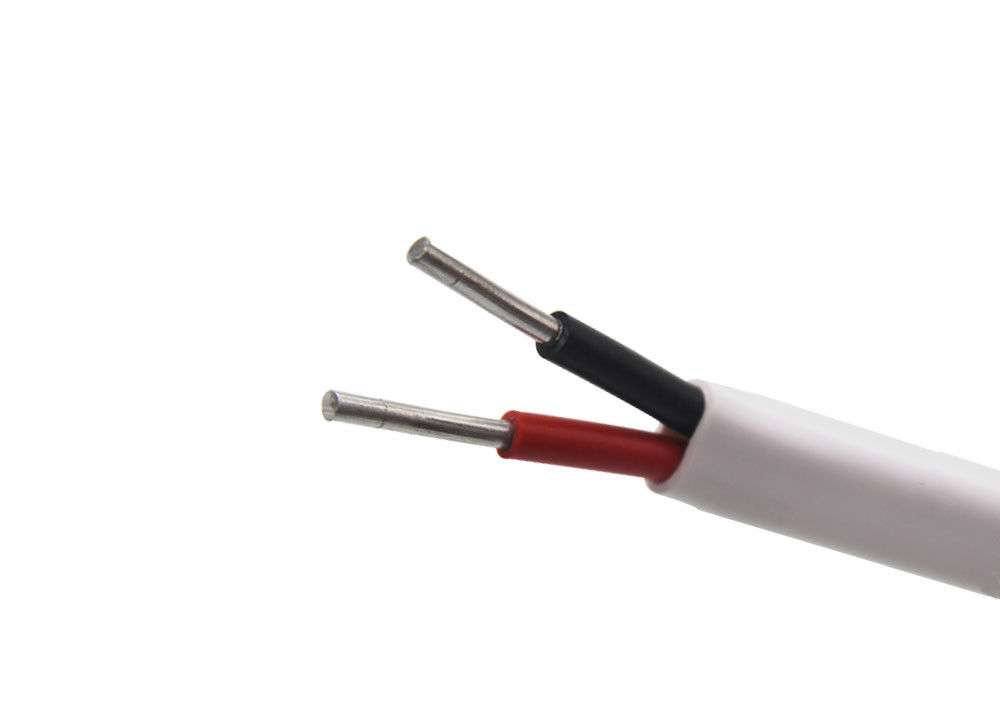

الكابل المرن المعزول PVC النواة النحاسية
نحن موجودون بين مصنعي الأسلاك البلاستيكية المشهورة في الصين.تم تصميم وتصنيع كابلات PVC ذات الجهد المنخفض والكابلات المعزولة PVC التي نقدمها بواسطة خبراء.جميع الكابلات البلاستيكية لدينا تلبي المواصفات المطلوبة للصناعة.بالإضافة إلى ذلك ، فإن الكابلات المعزولة PVC مصنوعة من الألمنيوم والموصلات النحاسية ، والتي تتوافق مع المعايير الدولية المختلفة.بالإضافة إلى ذلك ، يتم التعرف على كابلات PVC الخاصة بنا من قبل شركات الاستشارات الكهربائية الرائدة.
تطبيق
الأسلاك النحاسية الملدنة بعزل PVC مناسبة لتوصيل الأجهزة المنزلية والأدوات الكهربائية الصغيرة والأدوات ومعدات الإضاءة الكهربائية ، وتستخدم على نطاق واسع كموصلات للسائقين والإضاءة والمعدات الكهربائية والأدوات ومعدات الاتصالات السلكية واللاسلكية.
المعايير الفنية:
| المقطع العرضي | موصل | شاشة الموصل | عازلة | شاشة العزل | شاشة معدنية | غمد داخلي | درع | رقم طبقة الشاشة | الغلاف الخارجي | القطر الكلي | الكابلات النحاسية | كابل المنيوم |
| مم 2 | مم | مم | مم | مم | مم | مم | مم | مم | مم | كجم / كم | كجم / كم | |
| 50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
تفاصيل البناء
موصل
الموصل مصنوع من الألومنيوم / النحاس بدرجة التحليل الكهربائي ، بما يتماشى مع معايير IS: 8130: 1984 الفئة 1 والفئة 2
العزل (IS: 5831-1984)
PVC Type A: عزل عام لكابلات التثبيت الثابتة.
PVC النوع C: عازل مقاوم للحرارة (HR).
الاعتراف الأساسي
يتم تحديد السلك الأساسي من خلال الألوان المختلفة التالية:
جوهر واحد: أحمر ، أصفر ، أزرق ، أسود أو أي لون حسب متطلبات العملاء
قلبان: أحمر وأسود
ثلاثة نوى: الأحمر والأصفر والأزرق
ثلاث نوى ونصف: قلب محايد باللون الأحمر والأصفر والأزرق والأسود.
رباعي النواة: الأحمر والأصفر والأزرق والأسود
كابل خماسي النواة: أحمر ، أصفر ، أزرق ، أسود ، رمادي.
ستة نوى وما فوق: النواتان المتجاورتان (العد والاتجاه) في كل طبقة زرقاء وصفراء ، والباقي رمادية.التسلسل نفسه على النحو الوارد أعلاه ، والطباعة التي لا تمحى من الأرقام الأساسية ، أو كل النوى من نفس اللون لها لون تباين مرقم لا يمحى على كل نواة.ألوان أخرى متفق عليها مع المشترين والمصنعين ، برموز رقمية.
نسق
وفقًا لنظام الألوان أعلاه ، قم بتجميع الأسلاك الأساسية بأسلاك مناسبة لليد اليمنى.
غمد داخلي
وفقًا للاتفاق بين المورد والمشتري على استخدام المواد البلاستيكية الحرارية ، يتم توفير اللب الرقائقي عن طريق التغليف أو البثق.يجب أن تكون المواد المستخدمة متوافقة مع تصنيف درجة حرارة كابل PVC.
درع
يتم توفير درع على الغلاف الداخلي لمنع الضرر الميكانيكي.يستخدم الدرع عادة أسلاك الفولاذ المجلفن أو حزام الفولاذيجب أن يكون الدرع أعسرًا بشكل صحيح على الغلاف الداخلي.يجب أن يكون الحد الأدنى لتغطية الدروع 90٪.في الكابلات أحادية النواة المستخدمة في أنظمة التيار المتردد ، يجب استخدام أسلاك الألمنيوم الصلبة غير المغناطيسية في التدريع.إذا كان قطر الغلاف الداخلي لا يتجاوز 13 مم (أكبر من 13 مم) ، يتم استخدام سلك فولاذي دائري.استخدم درع الشريط الفولاذي المسطح.يمكن أيضًا توفير أحجام مختلفة من الأسلاك المستديرة وفقًا لمتطلبات محددة.
سترة PVC
يجب أن يكون الغلاف الخارجي مغمدًا على الغلاف الداخلي أو النوى المكدسة.إذا تم توفير غلاف خارجي على اللب المصفح ، فيجب أن يكون متوسط سمك الغلاف الخارجي هو مجموع السماكة الاسمية للغلاف الخارجي والحد الأدنى لسمك الغلاف الداخلي المحدد في IS: 1554 (الجزء 1) -1988 الغمد المحدد في المعيار.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
