| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ASTM A475, BS 183:1972 |

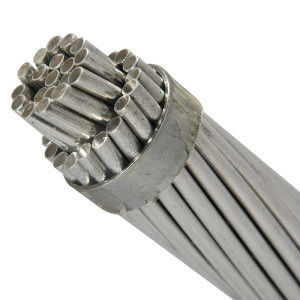

كابل علوي ACARتضمين التعليمات البرمجية والمواصفات التالية
يستخدم الكابل العلوي المصنوع من سبائك ACAR على نطاق واسع في خطوط نقل الطاقة ذات مستويات الجهد المختلفة، لأنه يتمتع بمزايا مثل القوة الميكانيكية العالية، والتوصيل الجيد، ومقاومة التآكل، وضوء حجم الوحدة، وسهل الإعداد، ومقاومة درجات الحرارة العالية، والهيكل البسيط، والتركيب والصيانة المريحة، وقدرة نقل كبيرة، كما أنه مناسب للوضع عبر الأنهار والوديان حيث توجد مناطق جغرافية خاصة.
معيار موصل AAC: GB1179-83، IEC1089-91.
التطبيقات
مناسبة للاستخدام في خطوط توزيع الطاقة أو المنشآت الثابتة بجهد مقدر يصل إلى 0.6/كيلو فولت داخلي/خارجي، ومحاط بقناة، في قناة تحت الأرض حيث لا تخضع للميكانيكية ضرر.
مميزة
- قوة التوتر العالية، خفيفة الوزن، ترهل صغير
-- ألومنيوم بسطح صلب، مضاد للبثق، اتصال سهل، بناء عالي الكفاءة
- مقاومة جيدة للزحف
-- مقاومة للتآكل، عمر خدمة طويل
| يكتب | وصف | رقم السلك |
منطقة القسم (مم2) |
| الجميح للسيارات | جميع موصلات الألومنيوم | 7~127 | 16 ~ 1500 |
| AAAC | جميع موصلات سبائك الألومنيوم | 7~91 | 17 ~ 1300 |
| ACSR |
الموصلات الألومنيوم عززت الصلب |
7~103 | 16~1250 |
| AACSR |
موصلات سبائك الألومنيوم عززت الصلب |
7~103 | 16~1250 |
| أكار/أو |
الموصلات الألومنيوم عززت سبائك الألومنيوم |
7~103 | 16~1250 |
| ACSW/S |
الموصلات الألومنيوم سلك/ حبلا من الفولاذ المغطى بالألمنيوم |
7~103 | 16~1250 |
| جي اس دبليو | أسلاك الفولاذ المجلفنة | 3/2.64~37/4.55 | 16.41~765.99 |
البيانات الفنية لموصل ACSR
| BS215 الجزء 2 | ||||||||||||
| شفرة | يعبر | عدد الأسلاك | ديميتر السلك | القطر | الكتلة لكل | تصنيف | الحد الأقصى | |||||
| اسم | قسم | طول الوحدة | قوة | مقاومة العاصمة | ||||||||
| آل | فُولاَذ | المجموع | آل | فُولاَذ | جوهر | كوند. | عند 20 درجة مئوية | |||||
| مم2 | مم2 | مم2 | آل | فُولاَذ | مم | مم | مم | مم | كجم/كم | كيلو نيوتن | أوم / كم | |
| الخلد | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| السنجاب | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| جوفيل | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| ابن عرس | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| ثعلب | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| النمس | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| أرنب | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| مينيك | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| ظربان | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| سمور | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| حصان | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| راكون | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| قضاعة | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| قطة | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| أرنبة | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| كلب | 105 | 13.6 | 118.5 | 6 | 7 | 4.72 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| ذئب | 131.7 | 20.1 | 151.8 | 26 | 7 | 2.54 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| كوغار | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| نمر | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| ذئب | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| الدنغو | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| الوشق | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| كراكال | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| النمر | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| جاكوار | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| الأسد | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| دُبٌّ | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| معزة | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| غنم | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| الظباء | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| البيسون | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
| عزيزي | 429.6 | 100.2 | 529.8 | 30 | 7 | 4.27 | 4.27 | 12.8 | 29.9 | 1971.4 | 179 | 0.0673 |
| حمار وحشي | 428.9 | 55.6 | 484.5 | 54 | 7 | 3.18 | 3.18 | 9.54 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| الأيائل | 477.1 | 111.3 | 588.5 | 30 | 7 | 4.5 | 4.5 | 13.5 | 31.5 | 2189.5 | 198.8 | 0.0606 |
| جمل | 476 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.1 | 30.2 | 1798.8 | 146.4 | 0.0608 |
| موس | 528.5 | 68.5 | 597 | 54 | 7 | 3.53 | 3.53 | 10.6 | 31.8 | |||
ه، الحزمة:في لفائف، براميل خشبية، براميل فولاذية أو براميل خشبية فولاذية.
يمكننا الإنتاج وفقًا لمتطلبات العملاء. نرحب بطلبك للحصول على أي عروض أسعار!
