| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التطبيق:
يتم استخدام كابل الكهرباء المقاوم المعزول لنقل وتوزيع الطاقة في نظام نقل وتوزيع الطاقة من 3.6kv ~ 35kV.يتم تطبيقه بشكل عام على المجالات بما في ذلك الطاقة، والبناء، والتعدين، والمعادن، والصناعة البتروكيماوية والاتصالات في استبدال كامل للكابلات الكهربائية العازلة الورقية الغمرة بالنفط.
الممتلكات
1أعلى درجة حرارة التشغيل المسموح بها للموصل للعمل على المدى الطويل هي 90 درجة.
2في الدائرة القصيرة (ماكس طويلة المدى لا يزيد عن 5 ثوان) ، أعلى درجة حرارة للموصل لا يزيد عن 250 درجة.
3درجة الحرارة البيئية للعمل في الهواء يجب أن لا تزيد عن 40 درجة، و 25 درجة تحت الأرض.
4أداء كهربائي ممتاز، مقاومة للتآكل الكيميائي
البناء
| قائد: | الألومنيوم المستدير من الألومنيوم، متعدد الأسلاك المضغوطة (RM) ، الفئة 2 مطابقة لـ HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | طبقة نصف موصلة مطبقة على الموصل |
| العزل: | XLPE (البولي إيثيلين المتقاطع ، العلامة الأخيرة: PE-X) مركب DIX 8 مطابقة HRN HD 620 S1 ili 2XI1 مطابقة DIN VDE 0207 dio 22 |
| الشاشة الخارجية: | طبقة نصف موصلة مطبقة على العزل، مقبلة طولياً بالعزل (+ شريط من مواد نصف موصلة) |
| قائدالشاشة: | شريط نحاسي ملفوف بمضاد هليكس |
| ملء: | أدوات التعبئة الشريط، الخيوط، أو الورق |
| التغليف: | شريط تغليف غير منسوج أو مضاد للاحتراق أو مضاد للماء |
| الغطاء الداخلي: | البروتوكول |
| الدروع: | أسلاك الألومنيوم |
| الغطاء الكلي | البوليفينيل كلوريد (PVC) أو FR-PVC، PE، LSOH |
| لون الغطاء | أسود، أحمر أو مخصص |
التطبيق:
a. تستخدم في محطات المحولات، وحدات التبديل، في محطات توليد الكهرباء والمصانع الصناعية. كابل طاقة متوسط الجهد للتطبيق الثابت في الأرض، داخل ومخارج المرافق، في الهواء الطلقفي قنوات الكابلات، في الماء، في ظروف لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
ب. لتجنب تأثيرات الاصطدام الخارجي، طبقة شبه موصلة ملصقة وضعت بين الموصل والعزل، جنبا إلى جنب مع الموصل النحاسي المركزي،يضمن تقييد الحقل الكهربائي ومقاومة التفريغ الجزئي.
ج. نظراً لمعدل خسارتها الكهربائية المنخفض جداً، الذي يبقى ثابتًا طوال عمر عمله، وبسبب خصائص العزل الممتازة للمواد XLPE،مقبلة بقوة على طول مع الشاشة الداخلية والخارجية من المواد شبه الموصلة (المطحونة في عملية واحدة)، الكابل لديه موثوقية عالية في التشغيل.
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثلBS,DIN و ICEA عند الطلب
| MV ((11kv 15kv 33kv) كابل الطاقة | ||
| نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت | رقم القلب | مساحة القسم العرضي للموصل ((mm2) |
| عزل xlpe | 1 قلب 3 قلب | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| القلب | ||
| YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي | ||
| YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين | ||
| YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى ببلاستيك | ||
| الـ (كور) | ||
| YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين | ||
| YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين | ||

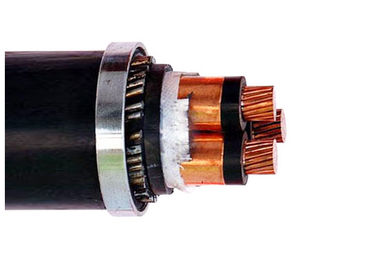

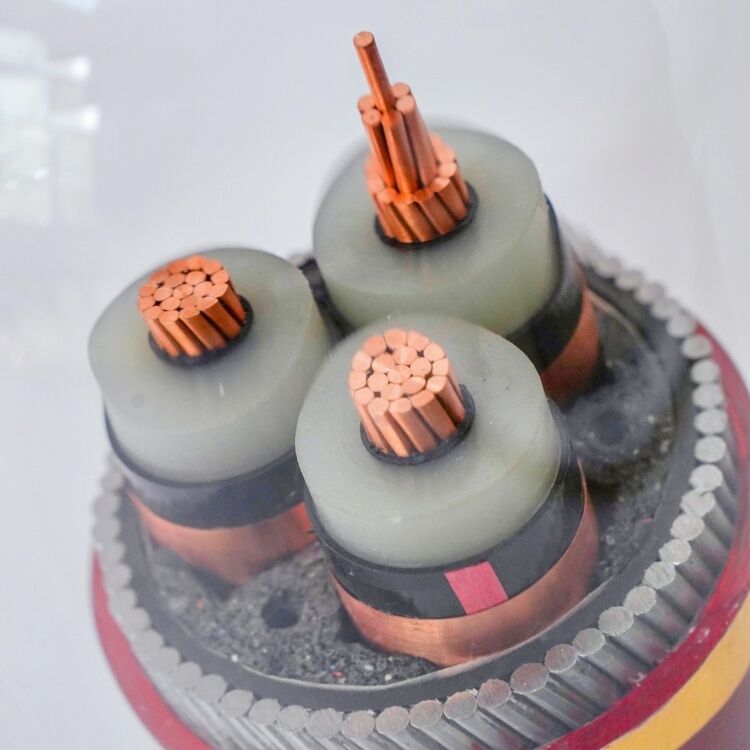

ثلاثي النواة XLPE كابل الأسلاك الفولاذية المدرعة
1. موصل 2. شاشة موصل 3. عزل XLPE 4. شاشة عزل
5. الشاشة المعدنية 6. الحشو 7. الغطاء المنفصل
8الدرع 9 الغطاء الخارجي
شروط الخدمة ومعلمات الكابل:
درجة حرارة العمل القصوى للمرشد: 90 درجة مئوية.
درجة حرارة الدائرة القصيرة 250°C لا تزيد عن 5 دقائق
درجة حرارة البيئة
في الهواء: 40 درجة مئوية، تحت الأرض: 25 درجة مئوية
عمق وضع مباشرة: 80 سم
المقاومة الحرارية للتربة: 100°C.cm/W
يجب ألا تكون درجة حرارة البيئة أقل من 0 درجة مئوية لوضع الكابل.
D.C مقاومة الكابل المنتهي عند درجة حرارة 20 درجة مئوية لكل كيلومتر لا تزيد عن ما يلي:
