| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |

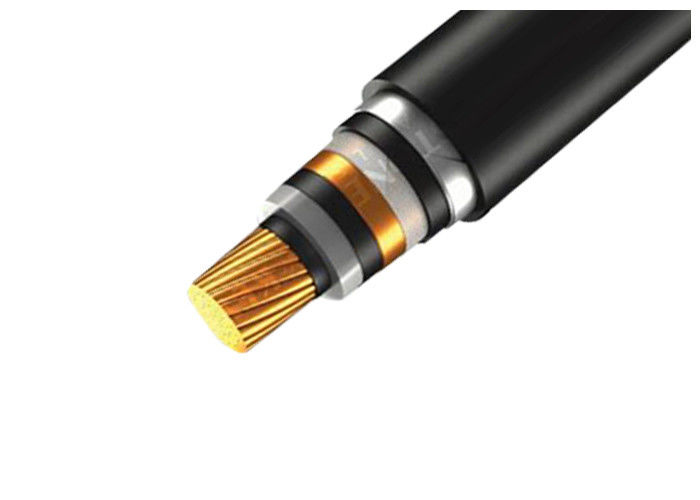

البناء
قائد:المدمجة الدائرية من النحاس المحترق ️ الفئة 2
العزل: LV-XLPE
لون المرحلة: الرقمنة
الدرع: AWA SWA DSTA GDSTA
المواصفات: SANS 1339
نطاقات الجهد: 3.8/6.6كيلو فولت 6.35/11كيلو فولت 12.7/22كيلو فولت 19/33كيلو فولت
أنواع: مقيدة أو محصنة
التطبيق: تستخدم في شبكات تحت الأرض، وأنظمة التوزيع الرئيسية، المحطات الفرعية والتعدين. يمكن تصنيعها من الألومنيوم المموج أو شريط الفولاذ
المعايير
IEC60502، BS6346، VDE، AS/NZS، UL، الخ أو حسب طلب العميل.
1kv-10 kv xlpe سلك الطاقة المدرع تتوافق بشكل رئيسي مع معيار IEC 60502، ويمكن أيضا أن تنتج وفقا لمتطلبات OEM ومعايير أخرى، مثل معيار BS، معيار دين،معيار ASTM، إلخ
درجة الجهد تصل إلى 35kv ، ويمكن أن تكون مساحة القسم العرضي تصل إلى 400mm مربع (الموصول النحاسي أو الألومنيوم). درجة حرارة التشغيل طويلة الأمد للموصول هي 90 درجة. في الدائرة القصيرة ،يجب أن تكون أعلى درجة حرارة الموصل لا تزيد عن 250 درجة.
شروط الإقامة: عند الإقامة تحت الأرض مع ارتفاعات مختلفة كبيرة، يجب أن تكون قادرة على تحمل القوة الميكانيكية الخارجية وقوة سحب معتدلة.
المعايير / مواصفات الاختبار: IEC 60502-1.
التثبيت يمكن تركيب هذا الكابل في القناة أو الوعاء أو الدفن المباشر. يوصى باتباع تعليمات التثبيت المشار إليها في القانون الكهربائي المحلي ، أو أي ما يعادلها ،بحيث لا تتأثر حماية الأشخاص وسلامة المنتج من خلال التأثيرات في المنشأة.
النموذج و المواصفات
الجهد القياسيكابل الطاقة XLPE ذو الجهد المتوسطالرقم x القسم العرضي الاسمي
من رقم الموصل x mm21 قلب3 نواة
3.6/6 ((7.2) كيلو فولت
3.6/6.6(7.2) كيلو فولت، 6/10(12) كيلو فولت
8.7/10 ((12) كيلو فولت، 8.7/15 ((17.5) كيلو فولت
12/20 ((24) كيلو فولت
18/30 ((36) كيلو فولت
21/35 ((40.5) كيلو فولت
26/35 ((40.5)kV1x 25 mm23x 25 mm21x35 mm23x 35 mm21x50 mm23x 50 mm21x70 mm23x 70 mm21x95 mm23x 95 mm21x120 mm23x 120 mm21x150 mm23x 150 mm21x185 mm23x 185 mm21x240 mm23x 240 mm21x300 mm23x 300 mm21x400 mm23x 400 mm21x500 mm23x 500 mm21x630 mm2
| النوع | الوصول | الجهد القياسي | عدد النواة | القسم الاسمي ((mm2) | التطبيقات |
| YJV YJLV | موصل Cu أو Al،معزول من XLPE.كابل كهربائي مغطى بـ PVC | 0.6/1 كيلو فولت | 1,2,3,4 | 1.5 إلى 400 | من أجل وضع داخل وخارج. يتم استخدام كابل الكهرباء المعزول LV XLPE في نظام النقل والتوزيع عند الجهد المسموح به U ((Um) ≤ 10KV.يشير كابل الطاقة المعزول HV XLPE إلى نقل كابل الطاقة بين 10KV-35KV، غالبا ما يتم تطبيقه على الطريق الرئيسي لنقل القوة. قادر على تحمل بعض الجر أثناء التثبيت ، ولكن ليس القوى الميكانيكية الخارجية. |
| 3+1 | 3 × 4 + 1 × 2.5 إلى 3 × 400 + 1 × 185 | ||||
| 6/6كيلو فولت | 1,3 | 25 إلى 500 | |||
| 8.7/10كيلو فولت 8.7/15كيلو فولت 12/20كيلو فولت | 1 | 25 إلى 500 | |||
| 3 | 25 إلى 300 | ||||
| 21/35kv | 1 | من 50 إلى 500 | |||
| YJV22 YJLV22 | موصل Cu أو Al،XLPE الشريط الفولاذ العازل الكابل الكهربائي المزود بـ PVC | 0.6/1 كيلو فولت | 3 | 1.5 إلى 400 | مناسبة للدفن في الأرض، قادرة على تحمل القوى الميكانيكية الخارجية ولكن قوى سحب كبيرة. |
| 4 | 4 إلى 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 إلى 300 | |||
| 21/35kv | 3 | من 50 إلى 240 |
خاصية التقنية:
1، وطول الوقت درجة حرارة العمل هو 75 °C ، تعاني من الدائرة القصيرة (في غضون 5 ثوان) ، درجة حرارة القلب لا يمكن أن تكون أعلى من 160 °C
2يجب أن لا تقل درجة حرارة المحيط عن -10 درجة مئوية
3يجب أن لا تقل درجة حرارة وضعها عن 0°C
4نصف قطر انحناء النواة الواحدة بدون درع لا يجب أن يتجاوز 20D، نصف قطر انحناء النواة الواحدة مع درع لا ينبغي أن يتجاوز 15D، نصف قطر انحناء ثلاثة نواة مع درع لا ينبغي أن يتجاوز 12D
ملاحظة:
1يتم سرد جزء من الكابلات فقط في الجدول. يمكن استفسار الكابلات ذات المواصفات الأخرى.
2يمكن توفير الكابلات بمجموعة من الوضع الواحد أو متعدد الوضع.
3.هيكل الكابلات المصممة خصيصا متاحة عند الطلب
* يجب أن لا تكون درجة حرارة وضع الكابلات أقل من 0 درجة، عندما تكون درجة حرارة المحيط أقل من 0 درجة،يجب تسخين الكابلات إلى 0 درجة أو أعلى باستخدام طرق معينة:
* أسلاك الكهرباء النحاسية (الألومنيوم) ، عازلة من البيوفيك ومغلفة
* أسلاك الكهرباء النحاسية (الألومنيوم) ، عازلة PVC ، PE مغلفة
* النحاس (الألومنيوم) القلب، عزل البلاستيك، الشريط الفولاذية تسليح الكابلات الكهربائية الغطاء البلاستيك.
* النحاس (الألومنيوم) القلب، عزل البلاستيك، الدرع الشريط الصلب، كابلات الطاقة PE مغطاة
* النحاس (الألومنيوم) القلب، عزل البلاستيك، الأسلاك الفولاذية الدرع، الكابلات الكهربائية مغطاة البلاستيك
* النحاس (الألومنيوم) القلب، عزل البلاستيك، الأسلاك الفولاذية الدرع، كابلات الكهرباء PE مغطاة
نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقا لكل طلب شراء.الوفاء بالموعد النهائي هو دائما أولوية قصوى حيث أن أي تأخير في تسليم الكابل يمكن أن يسهم في تأخير المشروع بشكل عام وتجاوز التكاليف.
يتم توفير الكابلات في ملفات خشبية وصناديق ملفوفة ولفائف. يتم إغلاق نهايات الكابلات بشريط BOPP الملصق الذاتي وقبعات الختم غير النظرية لحماية نهايات الكابلات من الرطوبة.يجب طباعة العلامة المطلوبة بمادة مقاومة للطقس على الجانب الخارجي للطبل وفقًا لمتطلبات العميل.
