| MOQ: | 300 متر |
| السعر: | US$0.51- US$125 / Meter |
| standard packaging: | براميل خشبية |
| Delivery period: | 7-15 أيام |
| payment method: | T/T، خطاب الاعتماد |
| Supply Capacity: | 25000 كم شهريا |
هذا المنتج قابل للتطبيق على خط نقل وتوزيع الطاقة مع نظام الجهد المتناوب (U0 / U) لنظام 3.6 / 6kV-26 / 36kV. يتم توجيهه في الهواء (إطار جسر الكابل ، دعم الجدار الداخلي ، وصينية) والتربة ( دفن مباشرة ، خندق الكابل ، الأنابيب إلخ.) على التوالي وفقا لاختلاف هيكل طبقة الحماية.

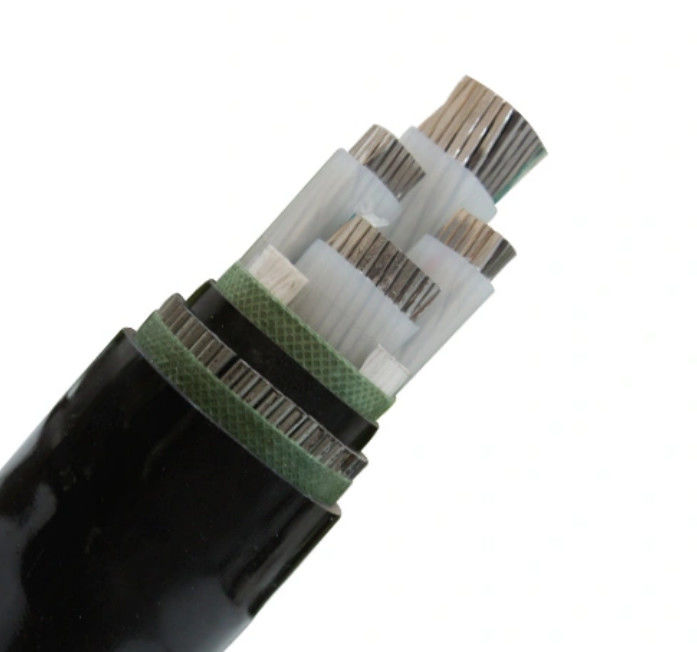

اعمال بناء
1 ..... تقطعت بهم السبل النحاس
2 ..... الطبقة الداخلية من المواد شبه الموصلة
3 ..... العزل الأساسية من البولي ايثيلين المتقاطع
4 ..... الطبقة الخارجية من المواد شبه الموصلة
5 ..... شريط شبه موصل
6 ..... شاشة من الأسلاك النحاسية
7 ..... الحشو الشريط ، غزل ، أو ورقة
8 ..... غير التفاف الشريط أو مثبطات اللهب
9 ..... مقذوف PVC الداخلية الغلاف
10 .... أسلاك الفولاذ المقاوم للصدأ المدرعة
11 .... غمد عموما: بولي فينيل كلوريد (PVC) أو FR-PVC ، PE ، LSOH
| كبل الطاقة MV (11kv 15kv 33kv) | ||
| النموذج والوصف Uo / U (Um) = 3.6 / 6 (7.2) ، 6/6 (7.2) ، 6/10 (12) ، 8.7 / 10 (12) ، 8.7 / 15 (17.5) ، 12/20 (24 ) ، 18/30 (36) ، 21/35 (40.5) ، 26/35 (40.5) كيلو فولت | رقم الأساسية | موصل منطقة المقطع العرضي (مم 2) |
| العزل xlpe | 1 الأساسية 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 مم |
| النحاس الأساسية | ||
| YJV ، N2XSY ؛ كابل الطاقة مغمد PVC | ||
| YJV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | ||
| YJV32 ، YJV42 ؛ أسلاك الفولاذ المدرعة ، بولي كلوريد الفينيل مغمد كابل الطاقة | ||
| آل كور | ||
| YJLV ، NA2XSY ؛ مغلفة PVC كابل الطاقة | ||
| YJLV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | ||
| YJLV32 ، YJLV42 ؛ أسلاك فولاذية مدرعة ، بولي كلوريد الفينيل مغمد بكابل الطاقة | ||
تطبيق
المستخدمة في محطات المحولات وكتل التحويل في محطات الطاقة الكهربائية والمنشآت الصناعية. كبل طاقة متوسط الجهد للتطبيق الثابت في الأرض ، داخل وخارج المنشآت ، في الهواء الطلق ، في قنوات الكابل ، في الماء ، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وسلالة الشد.
المعايير
دولي: IEC 60502-2 ، IEC 60228
الصين : GB / T 12706.2-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
معلومات تقنية:
| اختبار الجهد | 6/10 كيلو فولت | [ك.] | 21/5 دقيقة |
| 12/20 كيلو فولت | [ك.] | 42/5 دقيقة | |
| 18/30 كيلو فولت | [ك.] | 63/5 دقائق | |
| نطاق درجة حرارة | في الحركة | -20 درجة مئوية حتى + 90 درجة مئوية | |
| ثابت | -20 درجة مئوية حتى + 90 درجة مئوية | ||
| درجة حرارة التشغيل | دائرة مقصورة | ° C | 250 |
| وقت ماس كهربائى | كحد أقصى. | [ثانية] | 5 |
| الانحناء نصف قطرها | دقيقة. | س القطر | 15 |
| القابلية للاشتعال | اساسي | EN 50265-2-1 |
التعبئة والشحن
جميع الكابلات للتصدير معبأة بشكل جيد ومحمية بواسطة طبل خشبي أو طبل الخشب والصلب. تعتمد مواد التغليف على وزن وحجم الكابل. بعد إرسال براميل الكابلات المملوءة جيدًا إلى الميناء البحري ، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت كل أسطوانة الكبل بحزم بواسطة حزام الأمان للتأكد من عدم وجود حركة أثناء الشحن البحري. يتم اختيار حجم الحاوية وفقًا لوزن إجمالي البضائع المحملة أو حسب متطلبات العميل.
|
|
