ثلاثة المرحلة مدرعة XLPE الكابلات الكهربائية الألومنيوم موصل أسلاك الفولاذ

ثلاثة المرحلة مدرعة XLPE الكابلات الكهربائية الألومنيوم موصل أسلاك الفولاذ

الـ MOQ: 500 متر
السعر: US$ 0.35-120 / Meter
العبوة القياسية: براميل خشبية أو الصلب
فترة التسليم: 7-14 يوما
طريقة الدفع: T/T، خطاب الاعتماد
قدرة التوريد: 15000 كم / شهر
معلومات مفصلة
مكان المنشأ
الصين
اسم العلامة التجارية
HOLD-ONE
إصدار الشهادات
ISO,CE,IEC,TUV,KEMA
نموذج المنتج:
AL/XLPE/SWA/PVC YJLV32
قائد:
الألومنيوم
العزل:
XLPE
مواد الدروع:
أسلاك الفولاذ
النوى:
ثلاث مراحل
الجهد:
الجهد المتوسط
غمد المواد:
PVC ، PE ، LSOH
الضمان:
سنتان
شهادة:
كيما ، شهادة المعمل الوطني الصيني
المعيار:
IEC ، BS ، IS ، VDE
إبراز:

الأسلاك الكهربائية المدرعة

,

والأسلاك المدرعة كابل

وصف المنتج

متوسطة الجهد الألومنيوم موصل أسلاك الفولاذ المدرعة XLPE عزل الكابلات الكهربائية

هذا المنتج قابل للتطبيق على خط نقل وتوزيع الطاقة مع نظام الجهد المتناوب (U0 / U) لنظام 3.6 / 6kV-26 / 36kV. يتم توجيهه في الهواء (إطار جسر الكابل ، دعم الجدار الداخلي ، وصينية) والتربة ( دفن مباشرة ، خندق الكابل ، الأنابيب إلخ.) على التوالي وفقا لاختلاف هيكل طبقة الحماية.

يستخدم لنقل الطاقة وخط التوزيع مع الجهد تصنيف في 35kV وتحت.
كبل طاقة عالي الجهد ومتوسط ​​للتطبيق الثابت في الأرض ، داخل وخارج المنشآت ، في الهواء الطلق ، في قنوات الكبلات ، في الماء ، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وسلالة الشد.

اعمال بناء

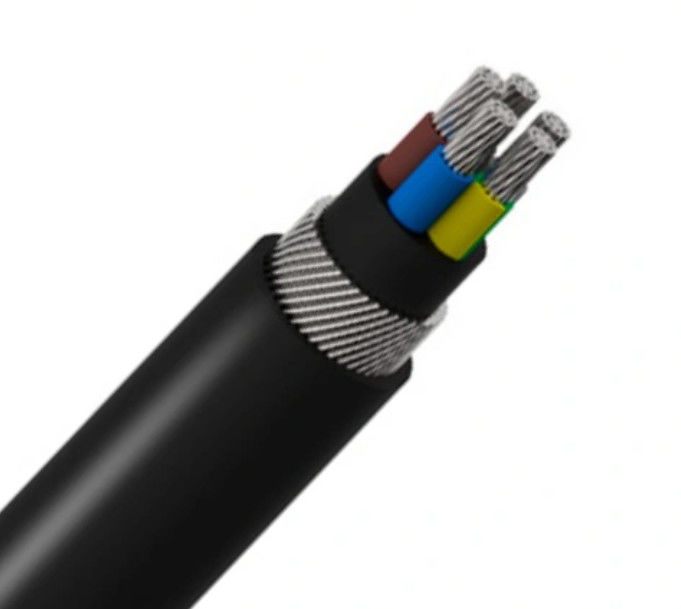

AL / XLPE / SWA / PVC الكابلات الكهربائية المدرعة

- جوهر الألومنيوم العارية العالقة وفقًا للمواصفة IEC 60228
- الطبقة الداخلية شبه الموصلة
- العزل الأساسية XLPE
- رمز اللون وفقًا HD 308 S2
- الطبقة الخارجية شبه الموصلة
- شريط شبه موصل
- شاشة شريط النحاس
- حشو
- غمد PVC الداخلية
- اسلاك الفولاذ المجلفن (SWA)
- غلاف خارجي من PVC (أحمر أو أسود)


كبل الطاقة MV (11kv 15kv 33kv)
النموذج والوصف Uo / U (Um) = 3.6 / 6 (7.2) ، 6/6 (7.2) ، 6/10 (12) ، 8.7 / 10 (12) ، 8.7 / 15 (17.5) ، 12/20 (24 ) ، 18/30 (36) ، 21/35 (40.5) ، 26/35 (40.5) كيلو فولت رقم الأساسية موصل منطقة المقطع العرضي (مم 2)
العزل xlpe 1 الأساسية 3 الأساسية 10 16 25 35 70 95 120 150 185 240 300 400 500 630 مم
النحاس الأساسية
YJV ، N2XSY ؛ كابل الطاقة مغمد PVC
YJV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC
YJV32 ، YJV42 ؛ أسلاك الفولاذ المدرعة ، بولي كلوريد الفينيل مغمد كابل الطاقة
آل كور
YJLV ، NA2XSY ؛ مغلفة PVC كابل الطاقة
YJLV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC
YJLV32 ، YJLV42 ؛ أسلاك فولاذية مدرعة ، بولي كلوريد الفينيل مغمد بكابل الطاقة

اساسي
دولي: IEC 60502 ، IEC 60228


الصين: GB / T 12706


معايير أخرى مثل BS و DIN و ICEA عند الطلب


معلومات تقنية:
درجة حرارة الموصل القصوى: تحت الظروف العادية (90 درجة مئوية) ، أو حالة الطوارئ (130 درجة مئوية) أو ماس كهربائى لا تزيد عن 5 ثوان (250 درجة مئوية).
دقيقة. درجة الحرارة المحيطة. 0 O C ، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. دائرة نصف قطرها الانحناء: 15 × كابل التطوير لقلب واحد
12 × كابل التطوير المتعدد النواة

اختبار الجهد 6/10 كيلو فولت [ك.] 21/5 دقيقة
12/20 كيلو فولت [ك.] 42/5 دقيقة
18/30 كيلو فولت [ك.] 63/5 دقائق
نطاق درجة حرارة في الحركة -5 درجة مئوية حتى + 70 درجة مئوية
ثابت -20 درجة مئوية حتى + 70 درجة مئوية
درجة حرارة التشغيل دائرة مقصورة ° C 250
وقت ماس ​​كهربائى كحد أقصى. [ثانية] 5
الانحناء نصف قطرها دقيقة. س القطر 15
القابلية للاشتعال اساسي EN 60332-1-2



شهادة
ISO ، CE ، KEMA ، IEC ، RoHS ، CCC ، P3C وغيرها الكثير عند الطلب

التعليمات

1. الشحن: عن طريق البحر أو الجو بسبب الوزن الثقيل. العينات سوف ترسل بواسطة dhl ، فيديكس. إلخ

2. الدفع: نحن نقبل T / T ، L / C ، ما عليك سوى اختيار ما تريد

3. التسليم في الوقت المحدد : عموما 7 ~ 10 أيام عمل على إيصال إيداع. حسب الكمية

4. موك: عموما لدينا موك هو 1000 متر. يمكن تقديم عينات أقل من 20 سم بحرية.
