الكابلات الكهربائية المدرعة HT 3 المرحلة توزيع الكابلات النحاسية
اعمال بناء

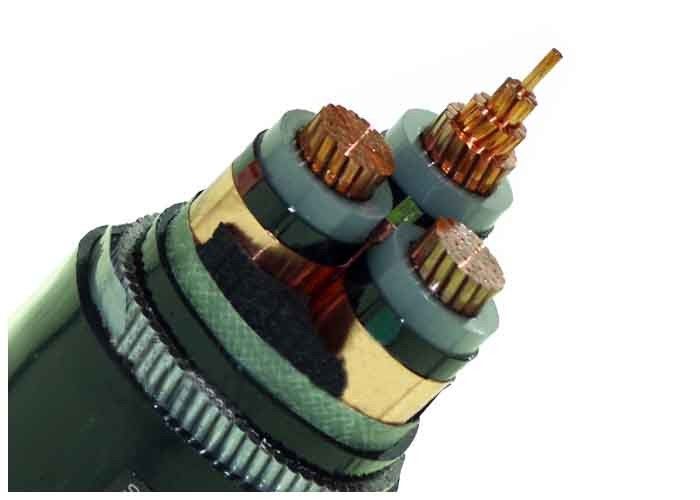

النحاس / XLPE / STA / PVC الكابلات الكهربائية المدرعة
- جوهر الألومنيوم العارية العالقة وفقًا للمواصفة IEC 60228
- الطبقة الداخلية شبه الموصلة
- العزل الأساسية XLPE
- رمز اللون وفقًا HD 308 S2
- الطبقة الخارجية شبه الموصلة
- شريط شبه موصل
- شاشة شريط النحاس
- حشو
- غمد PVC الداخلية
- درع الشريط الصلب المجلفن (STA)
تطبيق
يستخدم لنقل الطاقة وخط التوزيع مع الجهد تصنيف في 35kV وتحت.
كبل طاقة عالي الجهد ومتوسط للتطبيق الثابت في الأرض ، داخل وخارج المنشآت ، في الهواء الطلق ، في قنوات الكبلات ، في الماء ، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وسلالة الشد.
كبل الطاقة MV (11kv 15kv 33kv) | ||
النموذج والوصف Uo / U (Um) = 3.6 / 6 (7.2) ، 6/6 (7.2) ، 6/10 (12) ، 8.7 / 10 (12) ، 8.7 / 15 (17.5) ، 12/20 (24 ) ، 18/30 (36) ، 21/35 (40.5) ، 26/35 (40.5) كيلو فولت | رقم الأساسية | موصل منطقة المقطع العرضي (مم 2) |
العزل xlpe | 1 الأساسية 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 مم |
النحاس الأساسية | ||
YJV ، N2XSY ؛ كابل الطاقة مغمد PVC | ||
YJV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | ||
YJV32 ، YJV42 ؛ أسلاك الفولاذ المدرعة ، بولي كلوريد الفينيل مغمد كابل الطاقة | ||
آل كور | ||
YJLV ، NA2XSY ؛ مغلفة PVC كابل الطاقة | ||
YJLV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | ||
YJLV32 ، YJLV42 ؛ أسلاك فولاذية مدرعة ، بولي كلوريد الفينيل مغمد بكابل الطاقة |
اساسي
دولي: IEC 60502 ، IEC 60228
الصين: GB / T 12706
معايير أخرى مثل BS و DIN و ICEA عند الطلب
معلومات تقنية:
درجة حرارة الموصل القصوى: تحت الظروف العادية (90 درجة مئوية) ، أو حالة الطوارئ (130 درجة مئوية) أو ماس كهربائى لا تزيد عن 5 ثوان (250 درجة مئوية).
دقيقة. درجة الحرارة المحيطة. 0 O C ، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. دائرة نصف قطرها الانحناء: 15 × كابل التطوير لقلب واحد
12 × كابل التطوير المتعدد النواة
اختبار الجهد | 6/10 كيلو فولت | [ك.] | 21/5 دقيقة |
12/20 كيلو فولت | [ك.] | 42/5 دقيقة | |
18/30 كيلو فولت | [ك.] | 63/5 دقائق | |
نطاق درجة حرارة | في الحركة | -5 درجة مئوية حتى + 70 درجة مئوية | |
ثابت | -20 درجة مئوية حتى + 70 درجة مئوية | ||
درجة حرارة التشغيل | دائرة مقصورة | ° C | 250 |
وقت ماس كهربائى | كحد أقصى. | [ثانية] | 5 |
الانحناء نصف قطرها | دقيقة. | س القطر | 15 |
القابلية للاشتعال | اساسي | EN 60332-1-2 |
