أحادية النواة 3.8 / 6.6-19 / 33KV كابل نحاس / ألومنيوم مدرعة كهربائي 1Cx50SQMM إلى 1Cx 1000SQMM
ارتفاع التوتر مدرعة كابل الطاقة كابل الطاقة

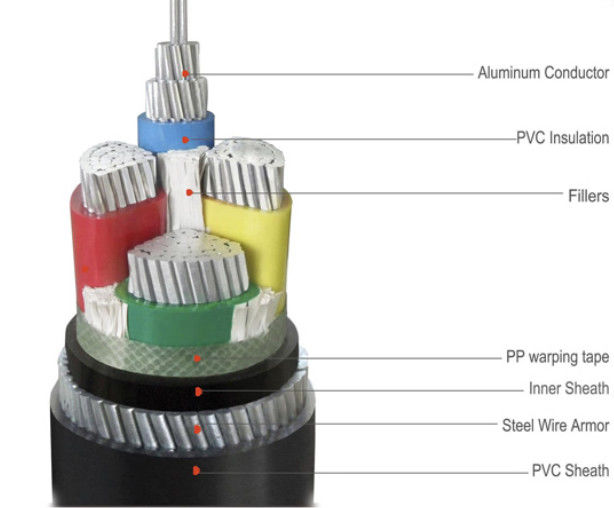

اعمال بناء
موصل: | الألومنيوم جولة النحاس ، متعددة الأسلاك مضغوط الذين تقطعت بهم السبل (RM) ، الفئة 2 لجنة التنسيق الإدارية. إلى HRN HD 383 / IEC 60228 / DIN VDE 0295 |
الشاشة الداخلية: | مقذوف الجلد شبه موصل على موصل |
عازلة: | XLPE (البولي إيثيلين المتشابك ، العلامة الحديثة: PE-X) مركب DIX 8 acc. إلى HRN HD 620 S1 ili 2XI1 acc. ل DIN VDE 0207 ديو 22 |
الشاشة الخارجية: | الجلد شبه موصل مقذوف على العزل ، تقسم طوليا مع العزل (+ شريط من المواد شبه الموصلة) |
شاشة موصل : | شريط النحاس ملفوفة في مكافحة الحلزون |
حشو: | الحشو الشريط ، غزل ، أو ورقة |
التفاف : | التفاف الشريط غير المنسوجة أو مثبطات اللهب أو دليل على المياه |
تغطية الداخلية : | بولي كلوريد الفينيل مقذوف |
درع: | أسلاك الألمنيوم |
غمد عموما | بولي فينيل كلوريد (PVC) أو FR-PVC ، PE ، LSOH |
غمد اللون | أسود ، أحمر أو حسب الطلب |
تطبيق:
أ. تستخدم في محطات المحولات وكتل التحويل في محطات الطاقة الكهربائية والمنشآت الصناعية. كبل طاقة متوسط الجهد للتطبيق الثابت في الأرض ، داخل وخارج المنشآت ، في الهواء الطلق ، في قنوات الكابل ، في الماء ، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وسلالة الشد.
ب. لتفادي تأثيرات التأثير الخارجي ، تنبثق الطبقة شبه الموصلة الملتصقة بين الموصل والعزل ، إلى جانب الموصل النحاسي المركز ، وتقييد المجال الكهربائي ومقاومة التصريف الجزئي.
ج. نظرًا لعامل فقدانها العازل المنخفض للغاية ، والذي لا يزال ثابتًا طوال فترة تشغيلها بالكامل ، وبسبب خاصية العزل الممتازة لمادة XLPE ، تم ربطها طولياً بإحكام مع شاشة داخلية وخارجية للمواد شبه الموصلة (مقذوف في عملية واحدة) ، الكبل لديه موثوقية التشغيل عالية.
المعايير
دولي: IEC 60502-2 ، IEC 60228
الصين : GB / T 12706.2-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
كبل الطاقة MV (11kv 15kv 33kv) | ||
النموذج والوصف Uo / U (Um) = 3.6 / 6 (7.2) ، 6/6 (7.2) ، 6/10 (12) ، 8.7 / 10 (12) ، 8.7 / 15 (17.5) ، 12/20 (24 ) ، 18/30 (36) ، 21/35 (40.5) ، 26/35 (40.5) كيلو فولت | رقم الأساسية | موصل منطقة المقطع العرضي (مم 2) |
العزل xlpe | 1 الأساسية 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 مم |
النحاس الأساسية | ||
YJV ، N2XSY ؛ كابل الطاقة مغمد PVC | ||
YJV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | ||
YJV32 ، YJV42 ؛ أسلاك الفولاذ المدرعة ، بولي كلوريد الفينيل مغمد كابل الطاقة | ||
آل كور | ||
YJLV ، NA2XSY ؛ مغلفة PVC كابل الطاقة | ||
YJLV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | ||
YJLV32 ، YJLV42 ؛ أسلاك فولاذية مدرعة ، بولي كلوريد الفينيل مغمد بكابل الطاقة |
التعبئة والشحن
جميع الكابلات للتصدير معبأة بشكل جيد ومحمية بواسطة طبل خشبي أو طبل الخشب والصلب. تعتمد مواد التغليف على وزن وحجم الكابل. بعد إرسال براميل الكابلات المملوءة جيدًا إلى الميناء البحري ، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت كل أسطوانة الكبل بحزم بواسطة حزام الأمان للتأكد من عدم وجود حركة أثناء الشحن البحري. يتم اختيار حجم الحاوية وفقًا لوزن إجمالي البضائع المحملة أو حسب متطلبات العميل.
