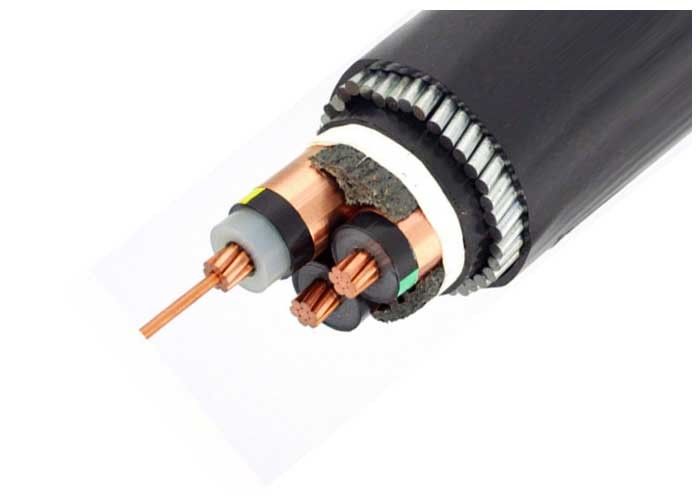

ثلاثة الأساسية URD 6.35 / 11KV SWA الكابلات الكهربائية المدرعة XLPE 3x95SQMM حسب AS قياسي
اعمال بناء
موصل | موصل النحاس المضغوط الذين تقطعت بهم السبل ، الفئة 2 حسب IEC 60228 |
موصل نحاس صلب دائري ، فئة 1 وفقًا للمواصفة IEC 60228 | |
موصل النحاس المرن الذي تقطعت به السبل ، الفئة 5 وفقًا للمواصفة IEC 60228 | |
شاشة موصل | أشباه الموصلات |
عازلة | XLPE (البولي ايثيلين المتقاطع) |
شاشة العزل | أشباه الموصلات |
درع معدني | شاشة شريط النحاس أو الأسلاك النحاسية وشريط النحاس الدرع |
حشو | الحشو الشريط |
التفاف الشريط | غير التفاف الشريط التفاف أو lsoh التفاف الشريط |
تغطية الداخلية | PVC مقذوف ، أو LSOH |
درع | درع الشريط الصلب |
غمد عموما | PVC ، FR-PVC ، PE أو LSOH |
المعايير
دولي: IEC 60502-2 ، IEC 60228
الصين: GB / T 12706.2-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
تطبيقات
تستخدم لنقل الطاقة وخط التوزيع مع الجهد تصنيف في 35kV وتحت.
بالمقارنة مع كبل الطاقة المعزولة PVC ، لا يتمتع كبل الطاقة xlpe بخصائص الكهرباء الممتازة ، والآليات ، ومقاومة الحرارة والشيخوخة ، ومقاومة الإجهاد للبيئة ومقاومة التآكل الكيميائي فحسب ، بل وأيضاً الهيكل البسيط ، والوزن الخفيف ، وبدون قيود عن طريق وضع قطرة ، وبدل ارتفاع درجة الحرارة للعمل على المدى الطويل.
مواصفات
كبل الطاقة MV (6 إلى 35kv) | |||
النموذج والوصف Uo / U (Um) = 3.6 / 6 (7.2) ، 6/6 (7.2) ، 6/10 (12) ، 8.7 / 10 (12) ، 8.7 / 15 (17.5) ، 12/20 (24 ) ، 18/30 (36) ، 21/35 (40.5) ، 26/35 (40.5) كيلو فولت | رقم الأساسية | موصل منطقة المقطع العرضي (مم 2) | |
العزل xlpe | 1 الأساسية 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 مم | |
النحاس الأساسية | آل كور | ||
YJV ، N2XSY ؛ كابل الطاقة مغمد PVC | YJLV ، NA2XSY ؛ مغلفة PVC كابل الطاقة | ||
YJV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | YJLV22 ؛ شريط فولاذي مُغلف ، كابل طاقة مُغلف بـ PVC | ||
YJV32 ، YJV42 ؛ أسلاك الفولاذ المدرعة ، بولي كلوريد الفينيل مغمد كابل الطاقة | YJLV32 ، YJLV42 ؛ أسلاك فولاذية مدرعة ، بولي كلوريد الفينيل مغمد بكابل الطاقة | ||
العزل البلاستيكية | |||
النحاس الأساسية | آل كور | ||
VV (VY) ؛ PVC (PE) مغمد كابل الطاقة | كابل الطاقة المغلف بـ VLV (VLY) ؛ PVC (PE) | ||
VV22 (VV23) ؛ كابل الطاقة المُغلف بـ PVC (PE) المُغلف | VLV22 (VLV23) ؛ كابل الطاقة المُغلف بـ PVC (PE) المُغلف | ||
VV32 (VV33) ، VV42 (VV43) ؛ كبل الطاقة المدرف بسلك فولاذي (PVC) | VLV32 (VLV33) ، VLV42 (VLV43) ؛ مدرعة بسلك فولاذي ، كبل طاقة مغلف بـ PVC (PE) |
معلومات تقنية
اختبار الجهد | 6/10 كيلو فولت | [ك.] | 21/5 دقيقة |
12/20 كيلو فولت | [ك.] | 42/5 دقيقة | |
18/30 كيلو فولت | [ك.] | 63/5 دقائق | |
نطاق درجة حرارة | في الحركة | -20 درجة مئوية حتى + 90 درجة مئوية | |
ثابت | -20 درجة مئوية حتى + 90 درجة مئوية | ||
درجة حرارة التشغيل | دائرة مقصورة | ° C | 250 |
وقت ماس كهربائى | كحد أقصى. | [ثانية] | 5 |
الانحناء نصف قطرها | دقيقة. | س القطر | 15 |
القابلية للاشتعال | اساسي | EN 50265-2-1 |
حركيا. المقطع العرضي للموصل | فروع رقم / ديا. من موصل | سماكة العزل | سمك الغمد الداخلي | سمك الشريط الصلب | غمد سمك | تقريبا. OD | تقريبا. وزن | ماكس. مقاومة DC للموصل (20 ℃) | اختبار الجهد AC | التصويت الحالي | |
MM2 | الكمبيوتر / مم | مم | مم | مم | مم | (مم) | كغ / كم | Ω / كم | كيلو فولت / 5min | في الهواء (أ) | في التربة (أ) |
3 × 35 | 7 / 2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
3 × 50 | 10 / 2.52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
3 × 70 | 14 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
3 × 95 | 19 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
3 × 120 | 24 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
3 × 150 | 30 / 2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
3 × 185 | 37 / 2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
3 × 240 | 48 / 2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
3 × 300 | 61 / 2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
3 × 400 | 61 / 2.97 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
شهادات
ISO ، CE ، KEMA ، IEC ، RoHS ، CCC ، P3C وغيرها الكثير عند الطلب
طلب المشورة
الفولطية
معيار التطبيق: IEC / BS / UL / GB
عدد النوى
حجم الموصل $ البناء
نوع العزل
مدرعة أو غير مدرعة. إذا دروع ، نوع الدروع والمواد
شرط غمد
طول الكابل ومتطلبات التعبئة
متطلبات أخرى
