| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | CE/KEMA/TUV/CCC |
كابل كهربائي مدرع ذو الجهد المتوسط معيار IEC60502-2 IEC60228
البناء

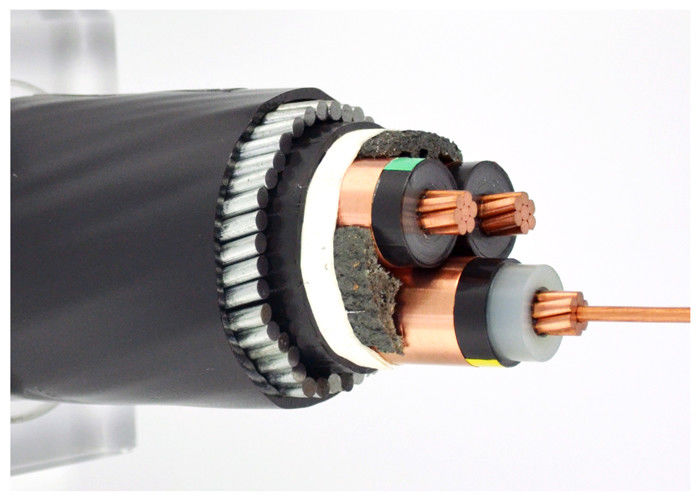

كابل الكهرباء المدرع CU/XLPE/PVC/STA/PVC
- Round bare aluminum core stranded according to IEC 60228 - ألومنيوم عاري مستدير محطم بحسب الـ IEC 60228
- الطبقة الداخلية شبه الموصلة
- عزل النواة XLPE
- رموز اللون وفقًا لـ HD 308 S2
- طبقة نصف موصلة خارجية
- شريط نصف موصل
-شاشة شريط نحاسي
- ملء
- غطاء داخلي من البلاستيك
- الدرع من الأسلاك الصلبة المصنوعة من الصلب
- PVC الغطاء الخارجي (أحمر أو أسود)
الاسم الرمزي
YJ: عزل XLPE
V: غطاء PVC
32: steel wire armoring 3 cores أدوات التدريب
22:ستيل تيب أرمورينغ3 ألوان
72: سلك الألومنيوم الدروع1 قلب
62: تسجيلات الدرع من الفولاذ المقاوم للصدأ
ZR: مقاومة للنار
التطبيق
تستخدم في خطوط نقل وتوزيع الكهرباء ذات الجهد العددي 35 كيلو فولت أو أقل.
كابل طاقة عالية ومتوسطة الجهد للتطبيق الثابت في الأرض، داخل والمرافق الخارجية، في الهواء الطلق، في قنوات الكابلات، في الماء،في الظروف التي لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
| MV ((11kv 15kv 33kv) كابل الطاقة | ||
| نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت | رقم القلب | مساحة القسم العرضي للموصل ((mm2) |
| عزل xlpe | 1 قلب 3 قلب | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| القلب | ||
| YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي | ||
| YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين | ||
| YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى ببلاستيك | ||
| الـ (كور) | ||
| YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين | ||
| YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين | ||
المعيار
الدولية: IEC 60502 ، IEC 60228
الصين: GB/T 12706
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات التقنية:
الحرارة القصوى للمرشد: أقل من الطبيعي (90أوهج) الطوارئ (130أوهج) أو انقطاع قصير لا يزيد عن 5 ثوان (250 درجة مئوية).
الحرارة المحيطة 0أوهج، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
نصف قطر الانحناء: 15 × كابل O.D للقلب الواحد
12 × كابل O.D لعدة نواة
| فولتاج الاختبار | 6 / 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق الحرارة | في حركة | -5°C إلى +70°C | |
| ثابتة | -20 درجة مئوية إلى +70 درجة مئوية | ||
| درجة حرارة العمل | الدائرة القصيرة | °C | 250 |
| زمن الدور القصير | ماكس. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة | x قطر | 15 |
| قابلية الإشتعال | المعيار | EN 60332-1-2 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
