| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | CE/KEMA/TUV/ISO/RoSH |

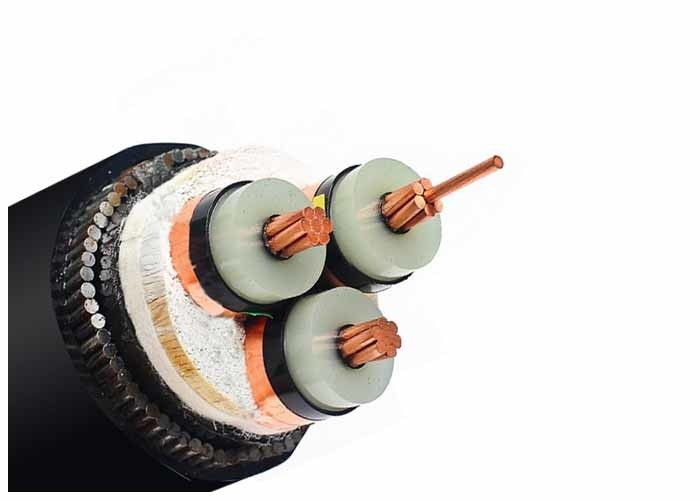

6 / 10KV 3 الكابلات الكهربائية المدرعة بأسلاك الفولاذ النحاسية المجدولة / كابل الطاقة
بناء
الكابلات الكهربائية المدرعة AL/XLPE/STA/PVC
- قلب دائري من الألومنيوم العاري وفقًا للمواصفة IEC 60228
- طبقة داخلية شبه موصلة
- العزل الأساسي XLPE
- كود الألوان حسب HD 308 S2
- طبقة خارجية شبه موصلة
- شريط شبه موصل
- شاشة شريط نحاس
- حشو
- غلاف داخلي من مادة PVC
- درع شريطي من الصلب المجلفن (STA)
- الغلاف الخارجي PVC (أحمر أو أسود)
اسم الرمز:
YJ: عزل XLPE
L: موصل الألومنيوم
الخامس: غمد PVC
32:تصفيح الأسلاك الفولاذية - 3 نوى
22: التدريع بشريط فولاذي - 3 نوى
72: تسليح أسلاك الألمنيوم - نواة واحدة
62: شريط تدريع من الفولاذ المقاوم للصدأ - نواة واحدة
ZR: مقاوم للهب
طلب
يستخدم لخط نقل وتوزيع الطاقة بجهد يصل إلى 35 كيلو فولت أو أقل.
كابل طاقة عالي ومتوسط الجهد للتطبيقات الثابتة في الأرض، داخل وخارج المرافق، في الهواء الطلق، في قنوات الكابلات، في الماء، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وإجهاد الشد.
| كابل الطاقة MV (11kv 15kv 33kv). | ||
| النموذج والوصف Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(40.5)، 26/35(40.5) كيلو فولت | رقم الأساسية | منطقة المقطع العرضي للموصل (مم 2) |
| عزل XLPE | 1 النواة 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| النحاس الأساسية | ||
| YJV، N2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJV32، YJV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
| آل كور | ||
| يجلف، NA2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJLV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
معيار
الدولية: IEC 60502، IEC 60228
الصين: GB/T 12706
معايير أخرى مثل BS وDIN وICEA عند الطلب
البيانات الفنية:
الحد الأقصى لدرجة حرارة الموصل: تحت المعدل الطبيعي (90ياج) الطوارئ (130ياج) أو ماس كهربائى لا يزيد عن 5 ثوان (250 درجة مئوية).
دقيقة. درجة الحرارة المحيطة. 0ياج، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. نصف قطر الانحناء: 15 × كابل OD للنواة الواحدة
12 × كابل OD للنواة المتعددة
| اختبار الجهد | 6/ 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق درجة الحرارة | في الحركة | -5 درجة مئوية حتى +70 درجة مئوية | |
| مُثَبَّت | -20 درجة مئوية حتى +70 درجة مئوية | ||
| درجة حرارة التشغيل | ماس كهربائى | درجة مئوية | 250 |
| وقت الدائرة القصيرة | الأعلى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | × القطر | 15 |
| القابلية للاشتعال | معيار | إن 60332-1-2 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
