| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثل BS وDIN وICEA عند الطلب
التطبيقات
يستخدم لخط نقل وتوزيع الطاقة بجهد يصل إلى 35 كيلو فولت أو أقل.
بالمقارنة مع كابل الطاقة المعزول PVC، كابل الطاقة xlpe يتميز ليس فقط بخصائص الكهرباء الممتازة، الآلية، مقاومة الحرارة والشيخوخة، مقاومة الإجهاد البيئي ومقاومة التآكل الكيميائي، ولكن أيضًا الهيكل البسيط، الوزن الخفيف، عدم وجود قيود عن طريق وضع السقوط، ودرجة الحرارة العالية المسموح بها للعمل على المدى الطويل.

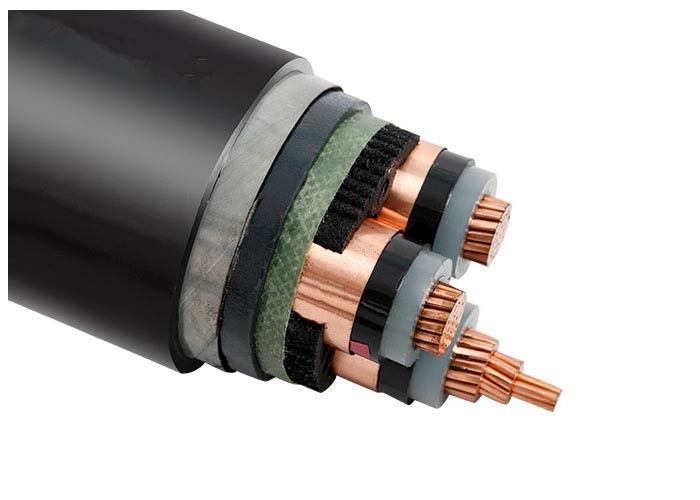

بناء
| موصل | موصل نحاسي مجدول مدمج، الفئة 2 وفقًا للمواصفة IEC 60228 |
| موصل نحاسي صلب دائري، الفئة 1 وفقًا للمواصفة IEC 60228 | |
| موصل نحاسي مرن، الفئة 5 وفقًا للمواصفة IEC 60228 | |
| شاشة الموصل | أشباه الموصلات |
| العزل | XLPE (البولي إيثيلين المتقاطع) |
| شاشة العزل | أشباه الموصلات |
| درع معدني | شاشة الشريط النحاسي أو الأسلاك النحاسية ودرع الشريط النحاسي |
| حشو | شريط الحشو |
| شريط التغليف | شريط التغليف غير المنسوج أو شريط التغليف lsoh |
| التغطية الداخلية | مقذوف PVC، أو LSOH |
| درع | درع الشريط الصلب |
| غمد الشاملة | PVC، FR-PVC، PE أو LSOH |
تحديد
| كابل الطاقة MV (6 إلى 35 كيلو فولت). | |||
| النموذج والوصف Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(40.5)، 26/35(40.5) كيلو فولت | رقم الأساسية | منطقة المقطع العرضي للموصل (مم 2) | |
| عزل XLPE | 1 النواة 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع | |
| النحاس الأساسية | آل كور | ||
| YJV، N2XSY؛ كابل الطاقة المُغلف بـ PVC | يجلف، NA2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | YJLV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJV32، YJV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | YJLV32، YJLV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
| العزل البلاستيكية | |||
| النحاس الأساسية | آل كور | ||
| كابل الطاقة المُغلف بـ VV(VY)؛ PVC(PE). | كابل الطاقة المُغلف بـ VLV(VLY)؛ PVC(PE). | ||
| VV22 (VV23)؛ كابل الطاقة المصفح بشريط فولاذي، PVC (PE). | VLV22 (VLV23)؛ كابل الطاقة المصفح بشريط فولاذي، PVC (PE). | ||
| VV32 (VV33)، VV42 (VV43)؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC (PE) | VLV32 (VLV33)، VLV42 (VLV43)؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC (PE) | ||
البيانات الفنية
| اختبار الجهد | 6/ 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق درجة الحرارة | في الحركة | -20 درجة مئوية حتى +90 درجة مئوية | |
| مُثَبَّت | -20 درجة مئوية حتى +90 درجة مئوية | ||
| درجة حرارة التشغيل | ماس كهربائى | درجة مئوية | 250 |
| وقت الدائرة القصيرة | الأعلى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | × القطر | 15 |
| القابلية للاشتعال | معيار | إن 50265-2-1 |
| الاسم. المقطع العرضي للموصل | فروع رقم/ضياء. من موصل | سمك العزل | سمك الغمد الداخلي | سمك الشريط الصلب | سمك غمد | تقريبا. التطوير التنظيمي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | اختبار الجهد المتردد | التقييم الحالي | |
| مم2 | جهاز كمبيوتر / مم | مم | مم | مم | مم | (مم) | كجم/كم | أوم / كم | كيلو فولت/5 دقيقة | في الهواء (أ) | في التربة (أ) |
| 3 × 35 | 7/2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
الشهادات
إسو،سي، كيما، اللجنة الانتخابية المستقلة،بنفايات، مجلس التعاون الجمركي،P3Cوالمزيد من الآخرين عند الطلب
