| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التوتر العاليمدرعة كابل الطاقةتفاصيل كابل الطاقة
YJ: عزل XLPE
V: غطاء PVC
32: steel wire armoring 3 cores أدوات التدريب
22:ستيل تيب أرمورينغ3 ألوان
72: سلك الألومنيوم الدروع1 قلب
62: تسجيلات الدرع من الفولاذ المقاوم للصدأ
ZR: مقاومة للنار
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثلBS,DIN و ICEA عند الطلب
| MV ((11kv 15kv 33kv) كابل الطاقة | ||
| نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت | رقم القلب | مساحة القسم العرضي للموصل ((mm2) |
| عزل xlpe | 1 قلب 3 قلب | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| القلب | ||
| YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي | ||
| YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين | ||
| YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى ببلاستيك | ||
| الـ (كور) | ||
| YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين | ||
| YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين |
||
التطبيق:
a. تستخدم في محطات المحولات، وحدات التبديل، في محطات توليد الكهرباء والمصانع الصناعية. كابل طاقة متوسط الجهد للتطبيق الثابت في الأرض، داخل ومخارج المرافق، في الهواء الطلقفي قنوات الكابلات، في الماء، في ظروف لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
ب. لتجنب تأثيرات الاصطدام الخارجي، طبقة شبه موصلة ملصقة وضعت بين الموصل والعزل، جنبا إلى جنب مع الموصل النحاسي المركزي،يضمن تقييد الحقل الكهربائي ومقاومة التفريغ الجزئي.
ج. نظراً لمعدل خسارتها الكهربائية المنخفض جداً، الذي يبقى ثابتًا طوال عمر عمله، وبسبب خصائص العزل الممتازة للمواد XLPE،مقبلة بقوة على طول مع الشاشة الداخلية والخارجية من المواد شبه الموصلة (المطحونة في عملية واحدة)، الكابل لديه موثوقية عالية في التشغيل.

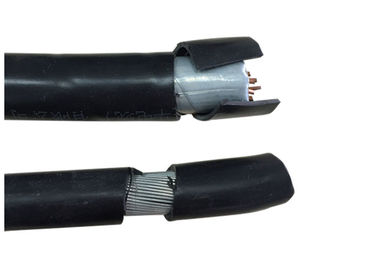

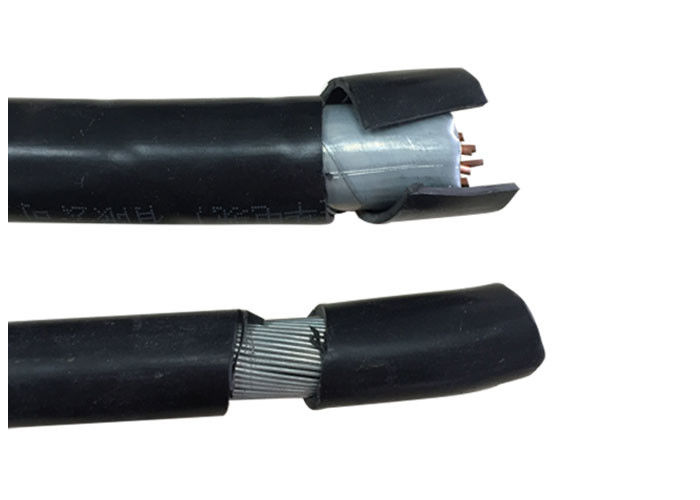

البناء
| قائد: | الألومنيوم المستدير من الألومنيوم، متعدد الأسلاك المضغوطة (RM) ، الفئة 2 مطابقة لـ HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | طبقة نصف موصلة مطبقة على الموصل |
| العزل: | XLPE (البولي إيثيلين المتقاطع ، العلامة الأخيرة: PE-X) مركب DIX 8 مطابقة HRN HD 620 S1 ili 2XI1 مطابقة DIN VDE 0207 dio 22 |
| الشاشة الخارجية: | طبقة نصف موصلة مطبقة على العزل، مقبلة طولياً بالعزل (+ شريط من مواد نصف موصلة) |
| قائدالشاشة: | شريط نحاسي ملفوف بمضاد هليكس |
| ملء: | أدوات التعبئة الشريط، الخيوط، أو الورق |
| التغليف: | شريط تغليف غير منسوج أو مضاد للاحتراق أو مضاد للماء |
| الغطاء الداخلي: | البروتوكول |
| الدروع: | أسلاك الألومنيوم |
| الغطاء الكلي | البوليفينيل كلوريد (PVC) أو FR-PVC، PE، LSOH |
| لون الغطاء | أسود، أحمر أو مخصص |
المعلم التقني
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء الداخلي | من الأسلاك المدرعة | سمك الغطاء | تقريباً. |
تقريباً. الوزن |
أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 1 × 50 | عشرة ونصف52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | أربعة عشر ونصف52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 ساعة في اليوم52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/252 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/252 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/297 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
التعبئة والشحن
يتم تعبئة جميع الكابلات للصادرة بشكل جيد وحمايتها بواسطة طبل خشبي أو طبل خشبي وأحدي. يعتمد مادة التعبئة على وزن وحجم الكابل.بعد أن تم إرسال براميل الكابلات المعبأة بشكل جيد إلى ميناء البحر، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت جميع طبل الكابلات بحزم بواسطة حزام الأمان للتأكد من عدم حركة أثناء الشحن البحري.يتم اختيار حجم الحاوية وفقا لوزن مجموع البضائع المحملة أو وفقا لمتطلبات العميل.
