| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التطبيق
تستخدم في محطات المحولات، وحدات التبديل، في محطات توليد الكهرباء والمصانع الصناعية. كابل طاقة الجهد المتوسط للتطبيق الثابت في الأرض، داخل والمرافق الخارجية، في الهواء الطلقفي قنوات الكابلات، في الماء، في ظروف لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
| MV ((11kv 15kv 33kv) كابل الطاقة | ||
| نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت | رقم القلب | مساحة القسم العرضي للموصل ((mm2) |
| عزل xlpe | 1 قلب 3 قلب | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| القلب | ||
| YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي | ||
| YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين | ||
| YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى ببلاستيك | ||
| الـ (كور) | ||
| YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين | ||
| YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين | ||
التوتر العاليمدرعة كابل الطاقةتفاصيل كابل الطاقة
YJ: عزل XLPE
V: غطاء PVC
32أسلاك فولاذية مدرعة
22: تسجيل الصلب للدروع
72: سلك الألومنيوم الدروع1 قلب
62: تسجيلات الدرع من الفولاذ المقاوم للصدأ
ZR: مقاومة للنار

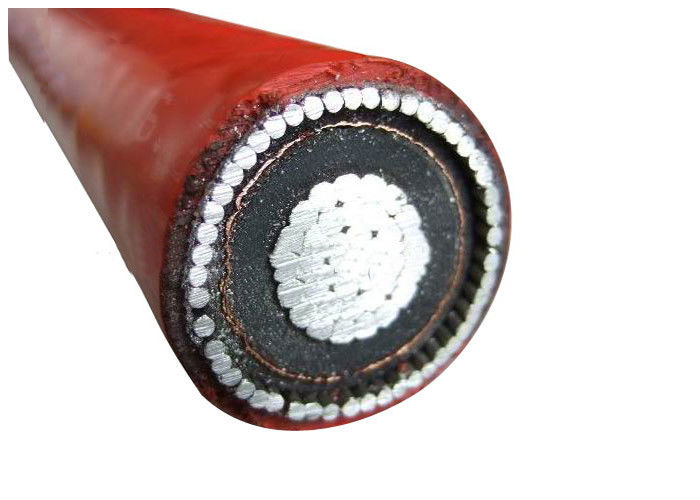

البناء
| قائد: | الألومنيوم المستدير من الألومنيوم، متعدد الأسلاك المضغوطة (RM) ، الفئة 2 مطابقة لـ HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | طبقة نصف موصلة مطبقة على الموصل |
| العزل: | XLPE (البولي إيثيلين المتقاطع ، العلامة الأخيرة: PE-X) مركب DIX 8 مطابقة HRN HD 620 S1 ili 2XI1 مطابقة DIN VDE 0207 dio 22 |
| الشاشة الخارجية: | طبقة نصف موصلة مطبقة على العزل، مقبلة طولياً بالعزل (+ شريط من مواد نصف موصلة) |
| قائدالشاشة: | شريط نحاسي ملفوف بمضاد هليكس |
| ملء: | أدوات التعبئة الشريط، الخيوط، أو الورق |
| التغليف: | شريط تغليف غير منسوج أو مضاد للاحتراق أو مضاد للماء |
| الغطاء الداخلي: | البروتوكول |
| الدروع: | أسلاك الألومنيوم |
| الغطاء الكلي | البوليفينيل كلوريد (PVC) أو FR-PVC، PE، LSOH |
| لون الغطاء | أسود، أحمر أو مخصص |
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثلBS,DIN و ICEA عند الطلب
| فولتاج الاختبار | 6 / 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق الحرارة | في حركة | -20 درجة مئوية إلى +90 درجة مئوية | |
| ثابتة | -20 درجة مئوية إلى +90 درجة مئوية | ||
| درجة حرارة العمل | الدائرة القصيرة | °C | 250 |
| زمن الدور القصير | ماكس. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة | x قطر | 15 |
| قابلية الإشتعال | المعيار | EN 50265-2-1 |
*) التعبئة: CUT = كابل في أطوال مختلفة على طبل أو بكرة، ويمكن قطع الطول المطلوب
شهادة
ISO،CE، KEMA"الهيئة الوطنية للسياسة"(روهاس) ، (سي سي سي)P3Cوأكثر من ذلك عند الطلب
التعبئة والشحن
يتم تعبئة جميع الكابلات للصادرة بشكل جيد وحمايتها بواسطة طبل خشبي أو طبل خشبي وأحدي. يعتمد مادة التعبئة على وزن وحجم الكابل.بعد أن تم إرسال براميل الكابلات المعبأة بشكل جيد إلى ميناء البحر، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت جميع طبل الكابلات بحزم بواسطة حزام الأمان للتأكد من عدم حركة أثناء الشحن البحري.يتم اختيار حجم الحاوية وفقا لوزن مجموع البضائع المحملة أو وفقا لمتطلبات العميل.
الخدمات
* نحن واحد من أكبر مصنعي الأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عاما من الخبرة في الإنتاج والتسويق.
* نحن نقبل OEM. حجم الكابل والمواد مخصصة. يتم الترحيب بالشعار الخاص بك والتصميم الخاص بك. سوف ننتج وفقا لمتطلباتك ووصفك.
* يرجى إرسال لنا استفسار لمزيد من المنتجات المعلومات وسوف نعطيك تعليق في غضون 12 ساعة.
