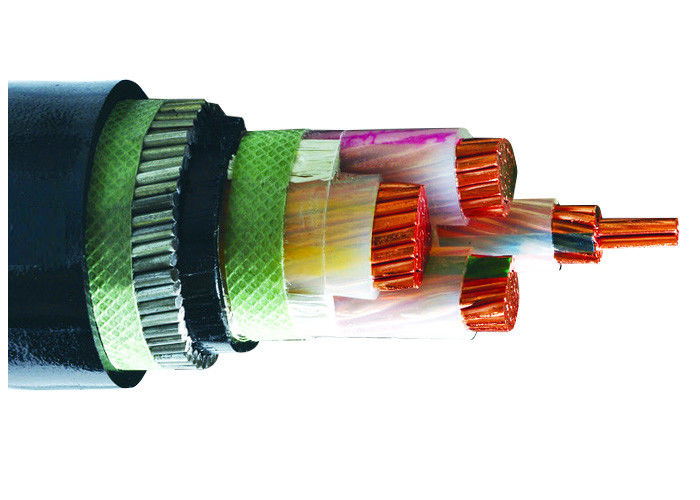

الكابلات الكهربائية المدرعة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التطبيقات:تستخدم في خطوط نقل وتوزيع الكهرباء ذات الجهد المسمى عند 35kV أو أقل. بالمقارنة مع كابل الكهرباء المعزول من PVC،كابل الكهرباء xlpe يفتخر ليس فقط بخصائص الكهرباء الممتازةالآلية
مقاومة للحرارة والشيخوخة، مقاومة للضغوط البيئية ومقاومة للتآكل الكيميائي، ولكن أيضا بسيطة
الهيكل، الوزن الخفيف، عدم وجود قيود من خلال وضع قطرة، والحرارة العالية المسموح بها للعمل على المدى الطويل.
المعايير:الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثلBS,DIN و ICEA عند الطلب
البناء:
| قائد | موصل النحاس المضغوط، الفئة 2 وفقاً لمعيار IEC 60228 |
| موصل النحاس الدائري الصلب، الفئة 1 وفقًا لـ IEC 60228 | |
| العزل | XLPE ((البولي إيثيلين المتقاطع) |
| ملء | ملء PP |
| شريط لف | غير من النسيج |
| الغطاء الداخلي | البروتوكول |
| الدرع | أسلاك الفولاذ |
| الغطاء الكلي |
PVC المقاوم للنمل الأبيض |
البيانات التقنية:
الجهد الاسمي: 0.6/1kV
الحرارة القصوى للمرشد: أقل من الطبيعي (90°C), الطوارئ (130°Cأو انقطاع قصير لا يزيد عن 5 ثواني (250°C) الشروط.
الحرارة المحيطة0 درجة مئوية، بعد التثبيت وعندما يكون الكابل في وضع ثابت فقط
الحد الأدنى لقطر الانحناء: 20 × كابل O.D للكابلات غير المدرعة ذات النواة الواحدة
15 × كابل O.D للكابلات المدرعة ذات النواة الواحدة
15 × كابل O.D للكابلات متعددة النواة غير المدرعة
12 × كابل O.D للكابلات المدرعة متعددة النواة
المواصفات:
| الاسم: قطر عرضي للمرشد |
الخيوط لا، لا، لا، لا، لا |
سمك العزل | سمك الغطاء الداخلي | من الأسلاك المدرعة | سمك الغطاء | تقريباً. |
تقريباً. الوزن |
أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/104 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/138 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/178 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | عشرة ونصف52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | أربعة عشر ونصف52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 ساعة في اليوم52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/252 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/252 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/297 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقا لكل طلب شراء.
إن الوفاء بالموعد النهائي هو دائمًا أولوية قصوى لأن أي تأخير في تسليم الكابلات يمكن أن يسهم في تأخير المشروع بشكل عام وتجاوز التكاليف.
يتم توفير الكابلات في الملفات الخشبية والصناديق المموجة والملفات. يتم إغلاق أطراف الكابلات باستخدام BOPP
شريط لاصق ذاتي وقبعات غامضة غير نظرية لحماية نهاية الكابل من الرطوبة.
يجب طباعة العلامة المطلوبة بمادة مقاومة للطقس على الجانب الخارجي للطبل
حسب متطلبات العميل
