الكابلات الكهربائية المدرعة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التوتر العاليمدرعة كابل الطاقةتفاصيل كابل الطاقة
YJ: عزل XLPE
الخامس: غمد PVC
32: تسليح الأسلاك الفولاذية - 3 نوى
22: التدريع بشريط فولاذي - 3 نوى
72: تسليح أسلاك الألمنيوم - نواة واحدة
62: شريط تدريع من الفولاذ المقاوم للصدأ - نواة واحدة
ZR: مقاوم للهب

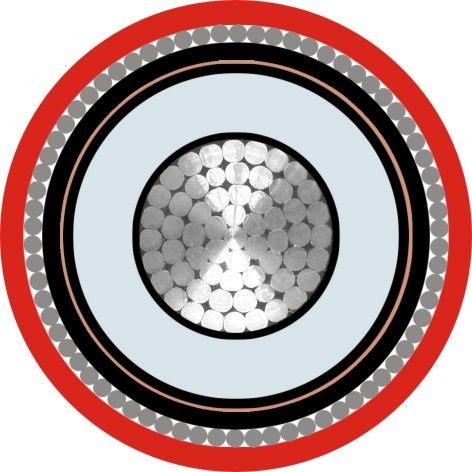

بناء
| موصل: | ألومنيوم دائري من النحاس، مضغوط متعدد الأسلاك (RM)، فئة 2 ACC. إلى HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | مقذوف الجلد شبه موصل على موصل |
| العزل: | XLPE (البولي إيثيلين المتقاطع، العلامة الحديثة: PE-X) مركب DIX 8 acc. إلى HRN HD 620 S1 أو 2XI1 acc. إلى DIN VDE 0207 ديو 22 |
| الشاشة الخارجية: | جلد شبه موصل مقذوف على عازل، مقسم طوليًا مع عازل (+شريط من مادة شبه موصلة) |
| موصلشاشة: | شريط نحاسي ملفوف في حلزون مضاد |
| حشو: | شريط الحشو أو الغزل أو الورق |
| التفاف: | شريط تغليف غير منسوج أو مثبطات اللهب أو مقاومة للماء |
| التغطية الداخلية: | مقذوف PVC |
| درع: | أسلاك الألمنيوم |
| غمد الشاملة | البولي فينيل كلورايد (PVC) أو FR-PVC، PE، LSOH |
| لون غمد | أسود أو أحمر أو حسب الطلب |
طلب
يستخدم في محطات المحولات وبلوكات التبديل وفي محطات الطاقة الكهربائية والمنشآت الصناعية. كابل طاقة متوسط الجهد للتطبيقات الثابتة في الأرض، داخل وخارج المرافق، في الهواء الطلق، في قنوات الكابلات، في الماء، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وإجهاد الشد.
| كابل الطاقة MV (11kv 15kv 33kv). | ||
| النموذج والوصف Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(40.5)، 26/35(40.5) كيلو فولت | رقم الأساسية | منطقة المقطع العرضي للموصل (مم 2) |
| عزل XLPE | 1 النواة 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| النحاس الأساسية | ||
| YJV، N2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJV32، YJV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
| آل كور | ||
| يجلف، NA2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJLV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: جيجابايت/T 12706.2-2008
معايير أخرى مثلبكالوريوس، DIN وICEA عند الطلب
| اختبار الجهد | 6/ 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق درجة الحرارة | في الحركة | -20 درجة مئوية حتى +90 درجة مئوية | |
| مُثَبَّت | -20 درجة مئوية حتى +90 درجة مئوية | ||
| درجة حرارة التشغيل | ماس كهربائى | درجة مئوية | 250 |
| وقت الدائرة القصيرة | الأعلى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | × القطر | 15 |
| القابلية للاشتعال | معيار | إن 50265-2-1 |
*) التعبئة: قطع = كابل بأطوال مختلفة على الأسطوانة أو البكرة، مع إمكانية القطع بالطول المطلوب
شهادة
إسو،سي، كيما، اللجنة الانتخابية المستقلة،بنفايات، مجلس التعاون الجمركي،P3Cوالمزيد من الآخرين عند الطلب
التعبئة والشحن
جميع الكابلات المخصصة للتصدير معبأة جيدًا ومحمية بواسطة أسطوانة خشبية أو أسطوانة من الخشب والصلب. تعتمد مواد التعبئة على وزن وحجم الكابل. بعد إرسال براميل الكابلات المعبأة جيدًا إلى Sea Port، يتم تحميلها في حاوية 20 قدمًا أو حاوية 40 قدمًا. يتم تثبيت جميع أسطوانات الكابلات بإحكام بواسطة حزام الأمان للتأكد من عدم وجود حركة أثناء الشحن البحري. يتم اختيار حجم الحاوية حسب وزن إجمالي البضائع المحملة أو حسب متطلبات العميل.
خدمات
* نحن إحدى أكبر الشركات المصنعة للأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عامًا من الخبرة في الإنتاج والتسويق.
* نحن نقبل تصنيع المعدات الأصلية. يتم تخصيص حجم الكابل والمواد. شعارك الخاص وتصميمك الخاص موضع ترحيب. سوف ننتج وفقًا لمتطلباتك ووصفك؛
* من فضلك أرسل لنا استفسارًا لمزيد من معلومات المنتجات وسنقدم لك تعليقاتك خلال 12 ساعة.
