| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
تفاصيل كابل الطاقة MV (6 إلى 35 كيلو فولت).
YJ: عزل XLPE
الخامس: غمد PVC
32: تسليح الأسلاك الفولاذية - 3 نوى
22: التدريع بشريط فولاذي - 3 نوى
72: تسليح أسلاك الألمنيوم - نواة واحدة
62: شريط تدريع من الفولاذ المقاوم للصدأ - نواة واحدة
ZR: مقاوم للهب

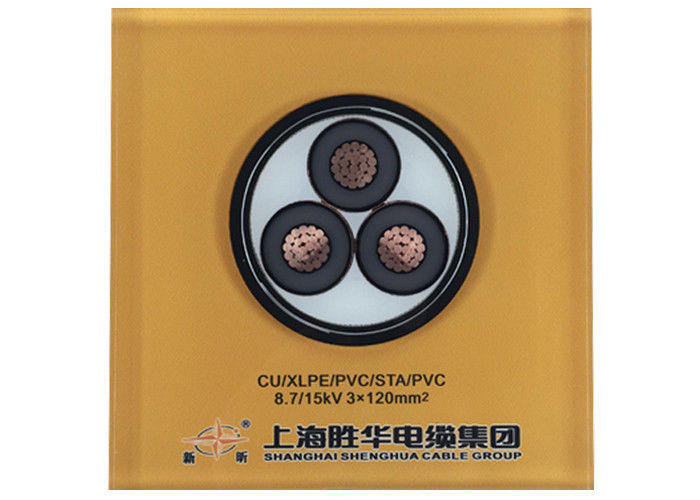

بناء
1 ..... مجدولة النحاس العاري
2 ..... الطبقة الداخلية من مادة شبه موصلة
3 ..... العزل الأساسي من مادة البولي إيثيلين المتشابك
4 ..... الطبقة الخارجية من مادة شبه موصلة
5 ..... شريط شبه موصل
6 .....شاشة من الأسلاك النحاسية
7 ..... شريط الحشو أو الغزل أو الورق
8 ..... غير منسوجشريط التغليف أو مثبطات اللهب
9 ..... مقذوفغطاء داخلي من مادة PVC
10 .... شريط مصفح من الفولاذ المقاوم للصدأ
11.... الغلاف الكلي: البولي فينيل كلورايد (PVC) أو FR-PVC، PE، LSOH
| كابل الطاقة MV (11kv 15kv 33kv). | ||
| النموذج والوصف Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(40.5)، 26/35(40.5) كيلو فولت | رقم الأساسية | منطقة المقطع العرضي للموصل (مم 2) |
| عزل XLPE | 1 النواة 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| النحاس الأساسية | ||
| YJV، N2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJV32، YJV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
| آل كور | ||
| يجلف، NA2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJLV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
طلب
يستخدم في محطات المحولات وبلوكات التبديل وفي محطات الطاقة الكهربائية والمنشآت الصناعية.
كابل طاقة متوسط الجهد للتطبيقات الثابتة في الأرض، داخل وخارج المرافق، في الهواء الطلق، في قنوات الكابلات، في الماء، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وإجهاد الشد.
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: جيجابايت/T 12706.2-2008
معايير أخرى مثلبكالوريوس، DIN وICEA عند الطلب
البيانات الفنية
- كابل الطاقة وفقًا لـ DIN VDE 0276 الجزء 603، HD 620، IEC 60502، BS 6622
- نطاق درجة الحرارة القصوى. إلى +90 درجة مئوية
- درجة الحرارة أثناء التركيب من 0 درجة مئوية إلى +70 درجة مئوية
- درجة حرارة الدائرة القصيرة +250 درجة مئوية (حتى 5 ثواني)
- الجهد الاسمي Uo/U 3,6/6 كيلو فولت، 6/10 كيلو فولت، 6,35/11 كيلو فولت (dle BS)، 18/30 كيلو فولت، 19/33 كيلو فولت (dle BS)
- جهود التشغيل 3,6/6 كيلو فولت = الحد الأقصى. 7,2 كيلو فولت 6/10 كيلو فولت = الحد الأقصى. 12 كيلو فولت 18/30 كيلو فولت = الحد الأقصى. 36 كيلو فولت
- اختبار الجهد المتردد 3,6/6 كيلو فولت = 11 كيلو فولت حتى 5 دقائق. 6/10 كيلو فولت = 21 كيلو فولت حتى 5 دقائق. 18/30 كيلو فولت = 63 كيلو فولت حتى 5 دقائق.
- الحد الأدنى لنصف قطر الانحناء تقريبًا. 15 قطر الكابل
| اختبار الجهد | 6/ 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق درجة الحرارة | في الحركة | -5 درجة مئوية حتى +70 درجة مئوية | |
| مُثَبَّت | -20 درجة مئوية حتى +70 درجة مئوية | ||
| درجة حرارة التشغيل | ماس كهربائى | درجة مئوية | 250 |
| وقت الدائرة القصيرة | الأعلى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | × القطر | 15 |
| القابلية للاشتعال | معيار | إن 60332-1-2 |
*) التعبئة: قطع = كابل بأطوال مختلفة على الأسطوانة أو البكرة، مع إمكانية القطع بالطول المطلوب
شهادة
إسو،سي، كيما، اللجنة الانتخابية المستقلة،بنفايات، مجلس التعاون الجمركي،P3Cوالمزيد من الآخرين عند الطلب
جدول الجهد والنوى والمقطع العرضي
| غرض | الفئة أ، ب | 3.6/6 كيلو فولت | 6/10 كيلو فولت | 8.7/15 كيلو فولت | 12/20 كيلو فولت | 18/30 كيلو فولت | 21/35 كيلو فولت |
| الفئة أ، ب | 6/6 كيلو فولت | 8.7/10 كيلو فولت | 12/15 كيلو فولت | 18/20 كيلو فولت | - | 26/35 كيلو فولت | |
| جوهر واحد | مم2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| ثلاثة الأساسية | مم2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
يتم استخدام الكابل ذو الجهد المقنن من الفئة A في الحالة التي لا تتطلب أكثر من دقيقة واحدة. من خطأ التأريض وقت دائم. بالنسبة للكابل ذو الجهد الكهربي المقدر من الفئة B، فإن وقت بقاء خطأ التأريض عادةً لا يزيد عن ساعة واحدة كحد أقصى. لا تزيد المدة الدائمة للخطأ الأرضي عن 8 ساعات، ويجب ألا تزيد المدة السنوية للخطأ الأرضي عن 125 ساعة، وتشمل الفئة C جميع الأنظمة باستثناء الفئتين A وB.
التعبئة والشحن
جميع الكابلات المخصصة للتصدير معبأة جيدًا ومحمية بواسطة أسطوانة خشبية أو أسطوانة من الخشب والصلب. تعتمد مواد التعبئة على وزن وحجم الكابل. بعد إرسال براميل الكابلات المعبأة جيدًا إلى Sea Port، يتم تحميلها في حاوية 20 قدمًا أو حاوية 40 قدمًا. يتم تثبيت جميع أسطوانات الكابلات بإحكام بواسطة حزام الأمان للتأكد من عدم وجود حركة أثناء الشحن البحري. يتم اختيار حجم الحاوية حسب وزن إجمالي البضائع المحملة أو حسب متطلبات العميل.
خدمات
* نحن إحدى أكبر الشركات المصنعة للأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عامًا من الخبرة في الإنتاج والتسويق.
* نحن نقبل تصنيع المعدات الأصلية. يتم تخصيص حجم الكابل والمواد. شعارك الخاص وتصميمك الخاص موضع ترحيب. سوف ننتج وفقًا لمتطلباتك ووصفك؛
* من فضلك أرسل لنا استفسارًا لمزيد من معلومات المنتجات وسنقدم لك تعليقاتك خلال 12 ساعة.
