| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
هذا المنتج قابل للتطبيق على خط نقل وتوزيع الطاقة مع الجهد المتردد (U0/U) لنظام 3.6/6kV-26/36kV. يتم توجيهه في الهواء (إطار جسر الكابل، دعم الجدار الداخلي، والصينية) والتربة (مدفونة مباشرة، خندق الكابل، الأنابيب إلخ.) على التوالي وفقًا لاختلاف هيكل طبقة الحماية.

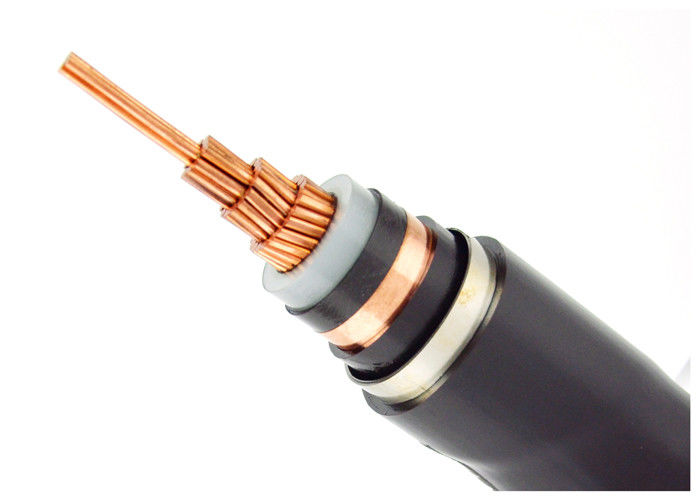

بناء
1 ..... مجدولة النحاس العاري
2 ..... الطبقة الداخلية من مادة شبه موصلة
3 ..... العزل الأساسي من مادة البولي إيثيلين المتشابك
4 ..... الطبقة الخارجية من مادة شبه موصلة
5 ..... شريط شبه موصل
6 .....شاشة من الأسلاك النحاسية
7 ..... شريط الحشو أو الغزل أو الورق
8 ..... غير منسوجشريط التغليف أو مثبطات اللهب
9 ..... مقذوفغطاء داخلي من مادة PVC
10 .... شريط مصفح من الفولاذ المقاوم للصدأ
11.... الغلاف الكلي: البولي فينيل كلورايد (PVC) أو FR-PVC، PE، LSOH
| كابل الطاقة MV (11kv 15kv 33kv). | ||
| النموذج والوصف Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(40.5)، 26/35(40.5) كيلو فولت | رقم الأساسية | منطقة المقطع العرضي للموصل (مم 2) |
| عزل XLPE | 1 النواة 3 الأساسية | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع |
| النحاس الأساسية | ||
| YJV، N2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJV32، YJV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
| آل كور | ||
| يجلف، NA2XSY؛ كابل الطاقة المُغلف بـ PVC | ||
| YJLV22 ؛ كابل طاقة مصفح بشريط فولاذي ومغلف بـ PVC | ||
| YJLV32، YJLV42؛ سلك فولاذي مدرع، كابل طاقة مغلف بـ PVC | ||
التوتر العاليمدرعة كابل الطاقةتفاصيل كابل الطاقة
YJ: عزل XLPE
الخامس: غمد PVC
32:تصفيح الأسلاك الفولاذية - 3 نوى
22: التدريع بشريط فولاذي - 3 نوى
72: تسليح أسلاك الألمنيوم - نواة واحدة
62: شريط تدريع من الفولاذ المقاوم للصدأ - نواة واحدة
ZR: مقاوم للهب
طلب
يستخدم في محطات المحولات وبلوكات التبديل وفي محطات الطاقة الكهربائية والمنشآت الصناعية. كابل طاقة متوسط الجهد للتطبيقات الثابتة في الأرض، داخل وخارج المرافق، في الهواء الطلق، في قنوات الكابلات، في الماء، في الظروف التي لا تتعرض فيها الكابلات لضغط ميكانيكي أثقل وإجهاد الشد.
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: جيجابايت/T 12706.2-2008
معايير أخرى مثلبكالوريوس، DIN وICEA عند الطلب
| اختبار الجهد | 6/ 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق درجة الحرارة | في الحركة | -20 درجة مئوية حتى +90 درجة مئوية | |
| مُثَبَّت | -20 درجة مئوية حتى +90 درجة مئوية | ||
| درجة حرارة التشغيل | ماس كهربائى | درجة مئوية | 250 |
| وقت الدائرة القصيرة | الأعلى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | × القطر | 15 |
| القابلية للاشتعال | معيار | إن 50265-2-1 |
*) التعبئة: قطع = كابل بأطوال مختلفة على الأسطوانة أو البكرة، مع إمكانية القطع بالطول المطلوب
شهادة
إسو،سي، كيما، اللجنة الانتخابية المستقلة،بنفايات، مجلس التعاون الجمركي،P3Cوالمزيد من الآخرين عند الطلب
التعبئة والشحن
جميع الكابلات المخصصة للتصدير معبأة جيدًا ومحمية بواسطة أسطوانة خشبية أو أسطوانة من الخشب والصلب. تعتمد مواد التعبئة على وزن وحجم الكابل. بعد إرسال براميل الكابلات المعبأة جيدًا إلى Sea Port، يتم تحميلها في حاوية 20 قدمًا أو حاوية 40 قدمًا. يتم تثبيت جميع أسطوانات الكابلات بإحكام بواسطة حزام الأمان للتأكد من عدم وجود حركة أثناء الشحن البحري. يتم اختيار حجم الحاوية حسب وزن إجمالي البضائع المحملة أو حسب متطلبات العميل.
خدمات
* نحن إحدى أكبر الشركات المصنعة للأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عامًا من الخبرة في الإنتاج والتسويق.
* نحن نقبل تصنيع المعدات الأصلية. يتم تخصيص حجم الكابل والمواد. شعارك الخاص وتصميمك الخاص موضع ترحيب. سوف ننتج وفقًا لمتطلباتك ووصفك؛
* من فضلك أرسل لنا استفسارًا لمزيد من معلومات المنتجات وسنقدم لك تعليقاتك خلال 12 ساعة.
