الكابلات الكهربائية المدرعة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | QINGDAO YICABLE CABLE |
| إصدار الشهادات | ISO,CE,IEC,TUV,KEMA |
التطبيقات

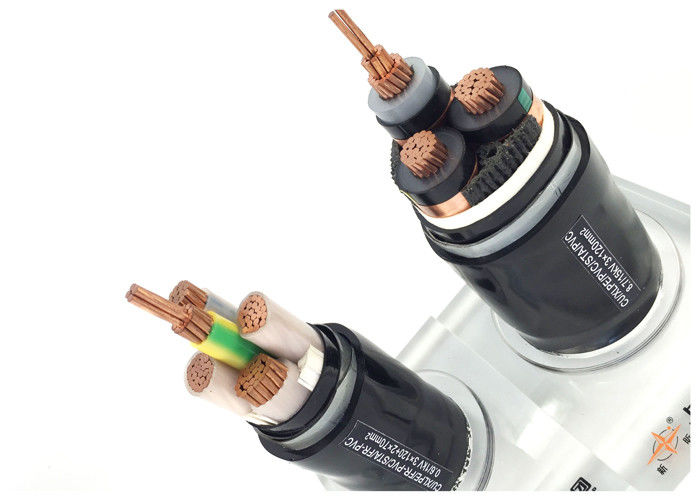

تم تصميم كابلات الطاقة المدرعة هذه للتركيب في الهواء الطلق، وللدفن المباشر تحت الأرض، وفي الماء، وفي قنوات الكابلات، ومحطات الطاقة، حيث قد تحدث أضرار ميكانيكية للكابل.
بالمقارنة مع كابل الطاقة المعزول PVC، كابل الطاقة xlpe يتميز ليس فقط بخصائص الكهرباء الممتازة، الآلية، مقاومة الحرارة والشيخوخة، مقاومة الإجهاد البيئي ومقاومة التآكل الكيميائي، ولكن أيضًا الهيكل البسيط، الوزن الخفيف، عدم وجود قيود عن طريق وضع السقوط، ودرجة الحرارة العالية المسموح بها للعمل على المدى الطويل.
الانشاءات
| موصل | موصل نحاسي مجدول مدمج، الفئة 2 وفقًا للمواصفة IEC 60228 |
| موصل نحاسي صلب دائري، الفئة 1 وفقًا للمواصفة IEC 60228 | |
| موصل نحاسي مرن، الفئة 5 وفقًا للمواصفة IEC 60228 | |
| شاشة الموصل | أشباه الموصلات (الجهد المتوسط فقط) |
| العزل | XLPE (البولي إيثيلين المتقاطع) |
| شاشة العزل | أشباه الموصلات (الجهد المتوسط فقط) |
| درع معدني | شاشة شريط نحاسي أو سلك نحاسي ودرع شريط نحاسي (يجب أن يكون الجهد المتوسط، الجهد المنخفض اختياريًا) |
| حشو | شريط الحشو |
| شريط التغليف | شريط التغليف غير المنسوج أو شريط التغليف lsoh |
| التغطية الداخلية | PVC المبثوق، أو LSOH (MV فقط) |
| درع | درع شريطي فولاذي، أسلاك فولاذية أو درع أسلاك ألومنيوم اختيارية |
| غمد الشاملة | PVC، FR-PVC، PE أو LSOH |
جدول الجهد والنوى والمقطع العرضي
| غرض | الفئة أ، ب | 3.6/6 كيلو فولت | 6/10 كيلو فولت | 8.7/15 كيلو فولت | 12/20 كيلو فولت | 18/30 كيلو فولت | 21/35 كيلو فولت |
| الفئة أ، ب | 6/6 كيلو فولت | 8.7/10 كيلو فولت | 12/15 كيلو فولت | 18/20 كيلو فولت | - | 26/35 كيلو فولت | |
| جوهر واحد | مم2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| ثلاثة الأساسية | مم2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
يتم استخدام الكابل ذو الجهد المقنن من الفئة A في الحالة التي لا تتطلب أكثر من دقيقة واحدة. من خطأ التأريض وقت دائم. بالنسبة للكابل ذو الجهد الكهربي المقدر من الفئة B، فإن وقت بقاء خطأ التأريض عادةً لا يزيد عن ساعة واحدة كحد أقصى. لا تزيد المدة الدائمة للخطأ الأرضي عن 8 ساعات، ويجب ألا تزيد المدة السنوية للخطأ الأرضي عن 125 ساعة، وتشمل الفئة C جميع الأنظمة باستثناء الفئتين A وB.
البيانات الفنية
- كابل الطاقة وفقًا لـ DIN VDE 0276 الجزء 603، HD 620، IEC 60502، BS 6622
- نطاق درجة الحرارة القصوى. إلى +90 درجة مئوية
- درجة الحرارة أثناء التركيب من 0 درجة مئوية إلى +70 درجة مئوية
- درجة حرارة الدائرة القصيرة +250 درجة مئوية (حتى 5 ثواني)
- الجهد الاسمي Uo/U 3,6/6 كيلو فولت، 6/10 كيلو فولت، 6,35/11 كيلو فولت (dle BS)، 18/30 كيلو فولت، 19/33 كيلو فولت (dle BS)
- جهود التشغيل 3,6/6 كيلو فولت = الحد الأقصى. 7,2 كيلو فولت 6/10 كيلو فولت = الحد الأقصى. 12 كيلو فولت 18/30 كيلو فولت = الحد الأقصى. 36 كيلو فولت
- اختبار الجهد المتردد 3,6/6 كيلو فولت = 11 كيلو فولت حتى 5 دقائق. 6/10 كيلو فولت = 21 كيلو فولت حتى 5 دقائق. 18/30 كيلو فولت = 63 كيلو فولت حتى 5 دقائق.
- الحد الأدنى لنصف قطر الانحناء تقريبًا. 15 قطر الكابل
| اختبار الجهد | 6/ 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقيقة. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقيقة. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقيقة. | |
| نطاق درجة الحرارة | في الحركة | -5 درجة مئوية حتى +70 درجة مئوية | |
| مُثَبَّت | -20 درجة مئوية حتى +70 درجة مئوية | ||
| درجة حرارة التشغيل | ماس كهربائى | درجة مئوية | 250 |
| وقت الدائرة القصيرة | الأعلى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | × القطر | 15 |
| القابلية للاشتعال | معيار | إن 60332-1-2 |
طلب المشورة
الجهد المقنن
معيار التطبيق: IEC/BS/UL/GB
عدد النوى
حجم الموصل $ البناء
نوع العزل
مدرعة أو غير مدرعة. إذا كان الدرع، نوع الدرع والمواد
متطلبات غمد
طول الكابل ومتطلبات التعبئة
متطلبات أخرى
نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقًا لكل طلب شراء. يمثل الالتزام بالموعد النهائي دائمًا الأولوية القصوى لأن أي تأخير في تسليم الكابل يمكن أن يساهم في تأخير المشروع بشكل عام وتجاوز التكلفة.
يتم توفير الكابلات في بكرات خشبية وصناديق مموجة وملفات. يتم إغلاق أطراف الكابلات بشريط لاصق ذاتي BOPP وأغطية مانعة للتسرب غير استرطابية لحماية أطراف الكابل من الرطوبة. يجب أن تتم طباعة العلامة المطلوبة بمادة مقاومة للطقس على السطح الخارجي للأسطوانة وفقًا لمتطلبات العميل.
التعليمات
1. الشحن:عن طريق البحر أو الجو بسبب الوزن الثقيل. سيتم إرسال العينات عن طريق DHL، Fedex. إلخ
2. الدفع:نحن نقبل T/T، L/C، فقط اختر ما تريد
3.موعد التسليم:عموما 7 ~ 10 أيام عمل عند استلام الودائع. حسب الكمية.
4. موك:عموما موك لدينا هو 1000 متر. يمكن تقديم عينات أقل من 20 سم بحرية.
خدماتنا
* نحن إحدى أكبر الشركات المصنعة للأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عامًا من الخبرة في الإنتاج والتسويق.
* نحن نقبل تصنيع المعدات الأصلية. يتم تخصيص حجم الكابل والمواد. شعارك الخاص وتصميمك الخاص موضع ترحيب. سوف ننتج وفقًا لمتطلباتك ووصفك؛
* من فضلك أرسل لنا استفسارًا لمزيد من معلومات المنتجات وسنقدم لك تعليقاتك خلال 12 ساعة.
